Lastdauerlinie und Energiesignatur lesen: Was Messkurven über eine Anlage verraten

Eine Betriebsmessung produziert nicht eine einzelne Zahl, sondern eine Fülle von Daten über zwei Wochen. Damit daraus Erkenntnisse werden, müssen die Rohdaten in aussagekräftige Darstellungen übersetzt werden. Zwei davon sind besonders wichtig: die Lastdauerlinie und die Energiesignatur. Wer diese beiden Kurven lesen kann, versteht auf einen Blick, ob eine Anlage überdimensioniert ist, wie sie sich über die Zeit verhält und wo ihre Schwachstellen liegen. Dieser Artikel zeigt, wie man diese Darstellungen interpretiert und welche Geschichte sie über ein Gebäude erzählen.

Von der Zeitreihe zur Aussage

Am Anfang jeder Auswertung steht die Zeitreihe, also die gemessene Leistung, aufgetragen über die Zeit. Über zwei Wochen entsteht so ein dichter Verlauf mit Tag- und Nachtzyklen, mit Spitzen und Talsohlen. Diese Lastganglinie ist die ehrlichste, aber auch unübersichtlichste Darstellung, weil sie jeden Moment festhält. Man erkennt darin einzelne Ereignisse, etwa die morgendliche Aufheizspitze oder die nächtliche Absenkung, aber es fällt schwer, aus dem Gewirr von Linien eine übergeordnete Aussage abzuleiten.

Genau deshalb braucht es Darstellungen, die die Daten verdichten, ohne ihren Informationsgehalt zu verlieren. Die Lastdauerlinie und die Energiesignatur sind zwei solche Verdichtungen. Sie ordnen dieselben Messdaten auf zwei ganz unterschiedliche Weisen an und beantworten dadurch zwei unterschiedliche Fragen. Die eine fragt, wie oft welche Leistung gebraucht wurde, die andere, wie die Leistung mit der Aussentemperatur zusammenhängt. Zusammen ergeben sie ein erstaunlich vollständiges Bild des Anlagenverhaltens.

Die Lastganglinie: der rohe Verlauf

Bevor man verdichtet, lohnt der Blick auf den rohen Verlauf. Die Lastganglinie zeigt, wie sich die abgerufene Leistung im Rhythmus der Nutzung und der Witterung bewegt. In vielen Gebäuden erkennt man ein tageszeitliches Muster: eine Absenkung in der Nacht, eine Aufheizphase am Morgen, ein höheres Niveau tagsüber und wieder eine Absenkung am Abend. Überlagert wird dieses Muster von der Witterung, die das Grundniveau von Tag zu Tag verschiebt.

Schon aus diesem rohen Verlauf lassen sich erste Auffälligkeiten ablesen. Taktet der Erzeuger, also schaltet er in kurzen Abständen ein und aus, zeigt sich das als schnelles Zappeln der Kurve. Bleibt die Leistung unabhängig von der Tageszeit konstant hoch, deutet das auf eine fehlende oder unwirksame Nachtabsenkung hin. Die Lastganglinie ist damit der Ausgangspunkt jeder Analyse, aber sie ist zu detailliert, um daraus direkt eine Dimensionierung abzuleiten. Dafür braucht es die geordnete Sicht der Lastdauerlinie.

Die Lastdauerlinie: sortiert statt chronologisch

Die Lastdauerlinie entsteht aus derselben Datenmenge, aber mit einem einfachen, wirkungsvollen Kniff: Die Leistungswerte werden nicht chronologisch, sondern der Grösse nach sortiert, von der höchsten zur niedrigsten. Dadurch verliert man die Information, wann eine Leistung anfiel, gewinnt aber eine sehr klare Aussage darüber, wie oft welche Leistung gebraucht wurde. Die Kurve fällt von links, wo die seltene Spitzenlast steht, nach rechts zur häufigen Grundlast ab.

Diese Darstellung ist für die Dimensionierung Gold wert. Man sieht sofort, dass die höchste Leistung nur an ganz wenigen Stunden des Messzeitraums überhaupt gebraucht wurde, während die Anlage die allermeiste Zeit in einem viel tieferen Lastbereich arbeitet. Die Lastdauerlinie beantwortet damit eine zentrale Frage: Wie gross muss eine Anlage wirklich sein, und wie viel ihrer Kapazität läuft die meiste Zeit ungenutzt mit? Sie ist die visuelle Grundlage für die Erkenntnis, dass die meisten Anlagen deutlich zu gross ausgelegt sind.

Perzentile lesen: was P99, P95 und P10 bedeuten

Um die Lastdauerlinie präzise zu beschreiben, verwendet ein Bericht Perzentile. Der Wert P99 bezeichnet die Leistung, die nur in einem Prozent der Zeit überschritten wird, also praktisch die Spitzenlast ohne die allerkurzesten Ausreisser. P95 markiert die Schwelle, oberhalb derer nur fünf Prozent der Zeit liegen, und P10 beschreibt die Grundlast, die in neunzig Prozent der Zeit überschritten wird. Diese Werte fassen die Kurve in wenigen Zahlen zusammen.

Der Nutzen der Perzentile liegt darin, dass sie robuste, vergleichbare Kennzahlen liefern und einzelne extreme Ausreisser ausblenden. Eine einzelne, sekundenkurze Einschaltspitze würde den absoluten Maximalwert in die Höhe treiben, ohne für die Dimensionierung relevant zu sein. Der P99-Wert dagegen beschreibt die real relevante Spitzenlast, auf die es bei der Auslegung ankommt. Der Abstand zwischen P99 und P10 zeigt zugleich, wie stark die Last schwankt: Ist er gross, arbeitet die Anlage mit stark wechselnder Last, ist er klein, läuft sie gleichmässig.

Ein Beispiel: wenn nur ein Drittel gebraucht wird

Wie eindrücklich diese Darstellungen sein können, zeigt ein anonymisiertes Beispiel aus einer realen Messung. Dort war ein Erzeuger mit einer Nennleistung von rund dreihundertvierzig Kilowatt installiert. Die gemessene Spitzenlast, ausgedrückt als P99-Wert, erreichte jedoch nur etwa hundertacht Kilowatt. Das entspricht einer Auslastung von lediglich rund zweiunddreissig Prozent. Anders gesagt: Zwei Drittel der installierten Leistung wurden zu keinem Zeitpunkt der Messung gebraucht.

Dieser Wert stammt aus einem konkreten Einzelfall und darf nicht verallgemeinert werden, denn jede Anlage hat ihr eigenes Profil. Er illustriert aber, welche Grössenordnung eine Überdimensionierung erreichen kann und wie klar sie in der Lastdauerlinie sichtbar wird. Ein Erzeuger, der nur zu einem Drittel ausgelastet ist, läuft dauerhaft im ineffizienten Teillastbereich. Bei einem Ersatz durch eine Wärmepumpe wäre es ein teurer Fehler, die alte Nennleistung fortzuschreiben, statt die gemessene reale Spitzenlast zugrunde zu legen.

Warum die zeitliche Information nicht verloren geht

Auf den ersten Blick wirkt es unlogisch, die zeitliche Reihenfolge der Messwerte einfach aufzugeben, wie es die Lastdauerlinie tut. Schliesslich steckt in der Frage, wann eine Leistung anfiel, viel Information. Der Trick besteht darin, dass man beide Darstellungen nebeneinander betrachtet und nicht die eine gegen die andere ausspielt. Die Lastganglinie behält die Zeitachse und beantwortet Fragen nach Rhythmus, Taktung und Absenkung. Die Lastdauerlinie opfert die Zeitachse bewusst, um dafür die Häufigkeit sauber ablesbar zu machen. Beide beruhen auf denselben Rohdaten, sie beleuchten sie nur aus zwei verschiedenen Blickwinkeln.

In der Praxis geht ein Auswerter deshalb zwischen den Darstellungen hin und her. Er entdeckt in der Lastdauerlinie, dass die Anlage nur selten hohe Leistung braucht, und prüft dann in der Lastganglinie, wann genau diese wenigen Spitzen auftraten und ob sie plausibel sind. Er sieht in der Energiesignatur einen Ausreisser weit oberhalb der Geraden und sucht in der Zeitreihe nach dem Ereignis, das ihn verursacht hat. Erst dieses Zusammenspiel macht aus einzelnen Kurven eine belastbare Diagnose. Keine der Darstellungen ist für sich allein vollständig, doch gemeinsam ergeben sie ein rundes Bild, in dem sich Widersprüche auflösen und Auffälligkeiten erklären lassen.

Die Energiesignatur: der Fingerabdruck des Gebäudes

Die zweite wichtige Darstellung ist die Energiesignatur. Hier wird die gemessene Leistung nicht über die Zeit, sondern über die Aussentemperatur aufgetragen. Jeder Messpunkt wird also danach eingeordnet, wie kalt es war, als er entstand. Für ein Gebäude ergibt sich dabei ein charakteristisches Muster, das man mit Recht als seinen thermischen Fingerabdruck bezeichnen kann. Über weite Bereiche ordnen sich die Punkte entlang einer Geraden an: Je kälter es ist, desto mehr Leistung wird gebraucht.

Aus der Lage und Steigung dieser Geraden lässt sich viel ablesen. Die Steigung beschreibt, wie stark die Last auf sinkende Temperaturen reagiert, was ein Mass für die Wärmeverluste des Gebäudes ist. Der Schnittpunkt mit der Achse verrät den witterungsunabhängigen Grundbedarf. Und die Verlängerung der Geraden bis zur Norm-Aussentemperatur liefert die zu erwartende Spitzenlast am kältesten Tag. Wie eng die Punkte der Geraden folgen, zeigt zudem, wie stark die Last überhaupt von der Witterung bestimmt wird und wie belastbar die daraus abgeleitete Hochrechnung ist.

Grundlast und Spitzenlast sauber trennen

Beide Darstellungen zusammen erlauben es, die Last in ihre Bestandteile zu zerlegen. Die Grundlast ist der Anteil, der fast immer anliegt, unabhängig von der Witterung, etwa für Warmwasser oder konstante Prozesse. Die witterungsabhängige Heizlast kommt darauf an und wächst mit sinkender Temperatur. Die Spitzenlast schliesslich ist der Extremwert, der nur an den kältesten Tagen erreicht wird. Diese Zerlegung ist für die Auslegung entscheidend.

Denn eine moderne Anlage muss nicht die gesamte Spitzenlast mit einem einzigen Erzeuger abdecken. Oft ist es wirtschaftlicher, den Grundbedarf und die häufige Teillast mit einem effizienten Erzeuger wie einer Wärmepumpe zu decken und die seltenen Spitzen über einen Zusatzerzeuger abzufangen. Ob und wie sich eine solche bivalente Auslegung lohnt, lässt sich nur beurteilen, wenn man Grundlast, Teillast und Spitzenlast getrennt kennt. Genau diese Trennung liefern Lastdauerlinie und Energiesignatur gemeinsam.

Wie belastbar die Hochrechnung wirklich ist

Eine Energiesignatur liefert eine Hochrechnung auf die Norm-Aussentemperatur, doch diese Hochrechnung ist nur so gut wie die Daten, auf denen sie beruht. Ein wichtiges Mass dafür ist, wie eng die Messpunkte der ausgleichenden Geraden folgen. Liegen die Punkte dicht an der Linie, reagiert die Anlage sehr regelmässig auf die Aussentemperatur, und die Verlängerung bis zum kältesten Tag ist gut abgestützt. Streuen die Punkte dagegen breit um die Gerade, wird die Last von weiteren Einflüssen bestimmt, etwa von der Nutzung, der Sonneneinstrahlung oder dem Wind, und die Hochrechnung wird entsprechend unsicherer.

Ebenso wichtig ist der Temperaturbereich, den die Messung tatsächlich abgedeckt hat. Wurde über zwei milde Wochen gemessen, in denen es nie richtig kalt wurde, dann liegt die Norm-Aussentemperatur weit ausserhalb des gemessenen Bereichs, und die Gerade muss weit extrapoliert werden. Jede Extrapolation über den gemessenen Bereich hinaus vergrössert die Unsicherheit. Ein sorgfältiger Bericht weist deshalb nicht nur die hochgerechnete Spitzenlast aus, sondern auch, wie gut die zugrunde liegende Gerade die Messpunkte beschreibt und wie weit über den gemessenen Bereich hinaus gerechnet wurde. Wer eine Energiesignatur liest, sollte diese Gütemasse immer mitlesen, denn sie entscheiden darüber, wie viel Vertrauen die abgeleitete Spitzenlast verdient.

Was Ausreisser und Einschaltspitzen bedeuten

Beim Lesen der Kurven ist ein wacher Blick für Ausreisser wichtig. Nicht jede Spitze in der Lastganglinie ist eine echte Heizlast. Kurzzeitige Ausschläge beim Einschalten eines Erzeugers oder beim Aufheizen nach einer Absenkung sind typische Einschaltspitzen. Sie sind für die statische Auslegung nicht massgebend, weil sie nur Sekunden oder Minuten dauern und keine dauerhafte Leistung darstellen. Ein erfahrener Auswerter erkennt solche Ausreisser und schliesst sie von der Dimensionierung aus.

Genau hier zeigt sich der Wert der Perzentilbetrachtung. Weil P99 die extremsten ein Prozent der Werte ausblendet, filtert es solche kurzen Spitzen heraus und liefert die real relevante Spitzenlast. Würde man stattdessen den absoluten Maximalwert verwenden, könnte eine einzelne Einschaltspitze die Auslegung unnötig in die Höhe treiben. Das Lesen der Kurven ist deshalb kein blosses Ablesen von Extremwerten, sondern eine Interpretation, die zwischen relevanter Dauerlast und irrelevanten Momentspitzen unterscheidet.

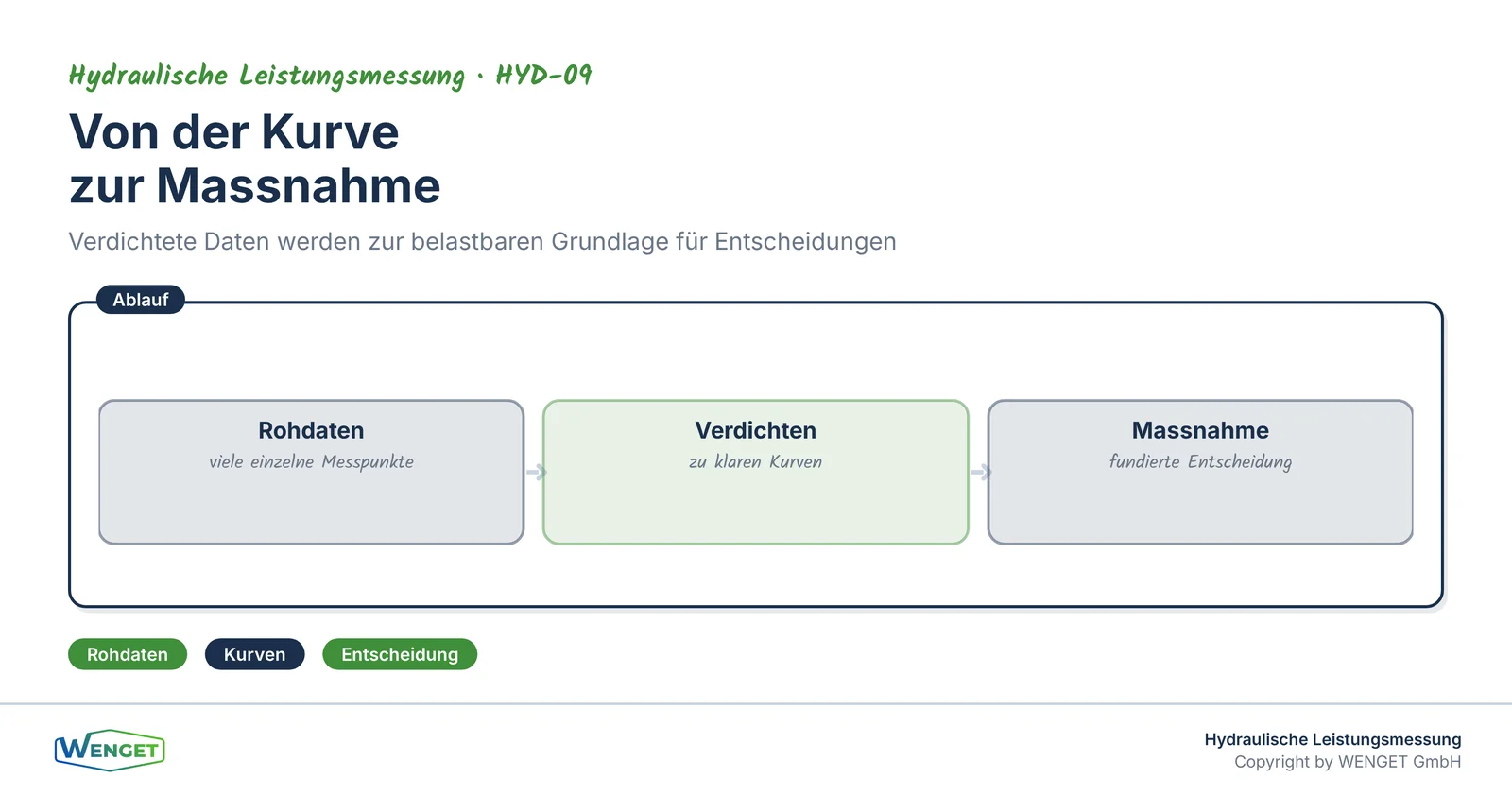

Von der Kurve zur Massnahme

Am Ende dienen alle diese Darstellungen einem Ziel: aus Daten Entscheidungen zu machen. Die Lastdauerlinie beantwortet die Frage nach der richtigen Grösse der neuen Anlage. Die Energiesignatur liefert die Hochrechnung auf den Auslegungstag und zeigt, wie stark das Gebäude auf Kälte reagiert. Auffälligkeiten im Verlauf weisen auf Regelungsprobleme, Taktverhalten oder eine unwirksame Absenkung hin. Zusammen ergeben sie einen konkreten Handlungsrahmen.

So wird aus dem unübersichtlichen Datenberg eine überschaubare Zahl von Erkenntnissen: die real benötigte Leistung, der Grad der Überdimensionierung, das Verhältnis von Grund- zu Spitzenlast und die auffälligen Betriebszustände. Diese Erkenntnisse werden in der Fachbesprechung eingeordnet und in Massnahmen übersetzt. Wer die Kurven lesen kann, versteht nicht nur, was seine Anlage tut, sondern auch, was sich daran verbessern lässt. Und genau darin liegt der eigentliche Wert einer Messung.

Fazit

Lastdauerlinie und Energiesignatur sind die beiden Schlüsseldarstellungen einer Betriebsmessung. Die eine ordnet die Last nach ihrer Häufigkeit und zeigt, wie selten die Spitze wirklich auftritt. Die andere ordnet sie nach der Aussentemperatur und liefert den thermischen Fingerabdruck des Gebäudes samt Hochrechnung auf den kältesten Tag. Ergänzt um Perzentile und ein waches Auge für Einschaltspitzen ergeben sie ein präzises Bild davon, wie eine Anlage wirklich arbeitet. Wer diese Kurven lesen kann, erkennt Überdimensionierung, Regelungsprobleme und Effizienzpotenziale auf einen Blick. Aus einem Berg von Messwerten werden so wenige, belastbare Aussagen, und aus diesen Aussagen die richtigen Entscheidungen für die Sanierung. Wichtig bleibt dabei, die Kurven nicht isoliert, sondern immer im Zusammenspiel und mit Blick auf ihre Aussagegrenzen zu lesen. Erst dann liefern sie ein Bild, dem man bei einer weitreichenden Investition wie einem Heizungsersatz wirklich vertrauen kann. Genau diese belastbare Grundlage ist der Zweck, für den die ganze Messung überhaupt gemacht wird.
