Das Low-Delta-T-Syndrom: Die kleine Spreizung als teuerster Fehler im Heizungskeller

Es gibt Fehler in einer Heizungsanlage, die laut auf sich aufmerksam machen, etwa ein defekter Brenner oder eine ausgefallene Pumpe. Und es gibt Fehler, die still im Verborgenen arbeiten und über Jahre Geld kosten, ohne dass jemand etwas bemerkt. Das Low-Delta-T-Syndrom gehört zur zweiten Sorte. Es beschreibt eine zu kleine Temperaturdifferenz zwischen Vor- und Rücklauf, und es ist einer der häufigsten und teuersten hydraulischen Fehler in Bestandsanlagen. Dieser Artikel erklärt, was dahintersteckt, warum eine kleine Spreizung die Pumpenkosten förmlich explodieren lässt und wie eine Messung das Problem sichtbar macht.

Was die Spreizung überhaupt bedeutet

In einem Heizkreis strömt warmes Wasser vom Erzeuger zu den Verbrauchern und kühleres Wasser wieder zurück. Die Differenz zwischen der Vorlauf- und der Rücklauftemperatur nennt man Spreizung oder Delta-T. Sie ist ein Mass dafür, wie viel Wärme das Wasser auf seinem Weg durch das Gebäude abgegeben hat. Eine grosse Spreizung bedeutet, dass das Wasser viel Wärme abgibt und entsprechend abgekühlt zurückkommt. Eine kleine Spreizung bedeutet, dass das Wasser fast so warm zurückkommt, wie es losgeschickt wurde.

Die Spreizung ist damit eine der aussagekräftigsten Kennzahlen für die Qualität der Hydraulik. Sie verknüpft die übertragene Leistung mit dem Volumenstrom: Für eine bestimmte Wärmemenge braucht es entweder viel Wasser mit kleiner Spreizung oder wenig Wasser mit grosser Spreizung. Diese scheinbar harmlose Wahl hat gewaltige Folgen für den Energieverbrauch der Anlage, denn das Wasser muss von einer Pumpe bewegt werden, und deren Stromverbrauch hängt sehr empfindlich vom Volumenstrom ab.

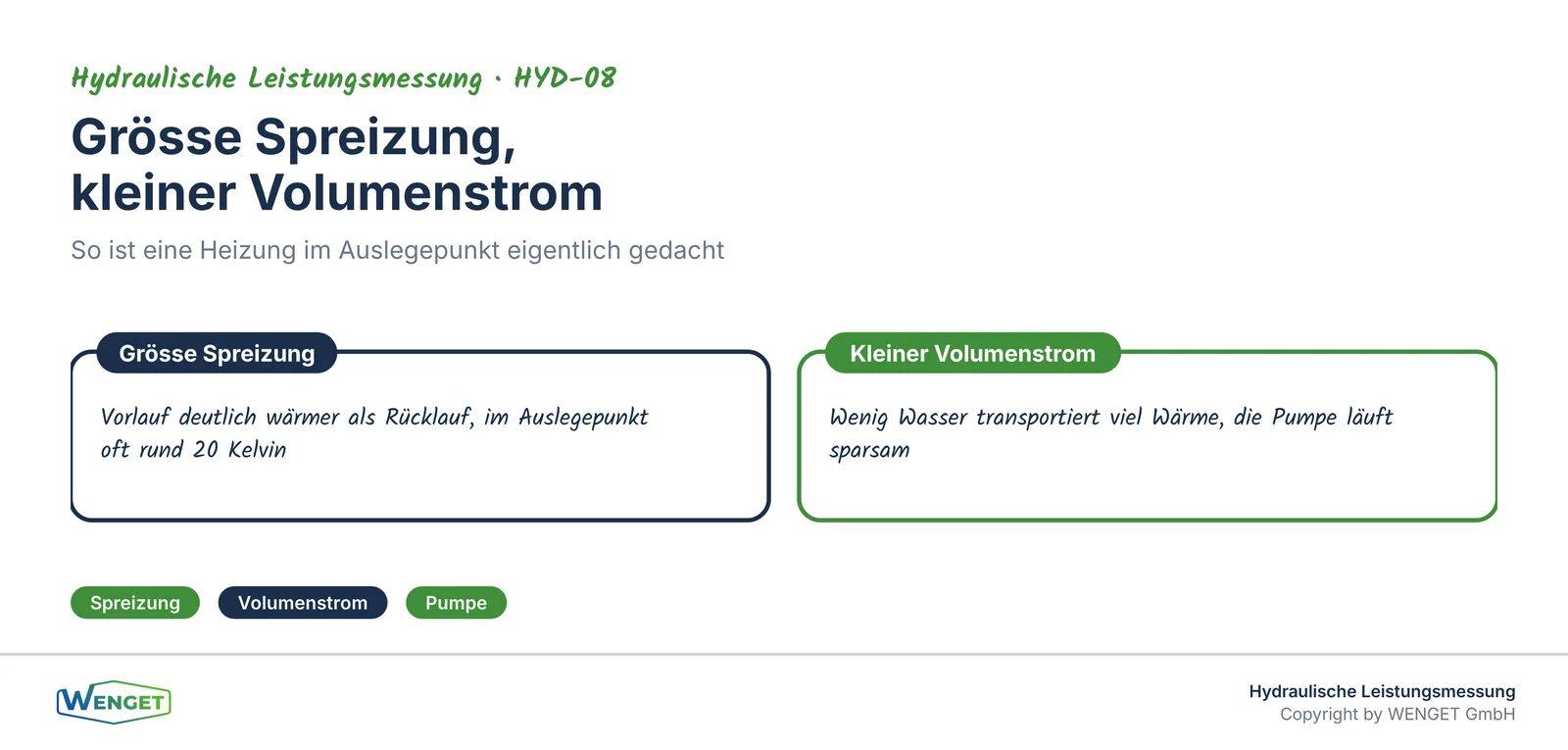

Die Auslegung: warum ein grosses Delta-T gewollt ist

Wenn eine Heizungsanlage geplant wird, legt der Planer eine Auslegungsspreizung fest, zum Beispiel zwölf Kelvin bei einer klassischen Radiatorenheizung oder kleinere Werte bei einer Fussbodenheizung. Diese Auslegung ist kein Zufall, sondern folgt einem klaren Ziel: Mit einer grossen Spreizung lässt sich dieselbe Wärmemenge mit einem kleinen Volumenstrom transportieren. Das hält die nötigen Rohrquerschnitte, die Pumpengrösse und den Stromverbrauch niedrig.

Ein grosses Delta-T ist also gewollt und wirtschaftlich. Die gesamte Anlage, von den Rohrdurchmessern über die Ventile bis zur Pumpe, ist auf diese Auslegungsspreizung abgestimmt. Solange die Anlage mit der geplanten Spreizung läuft, arbeitet sie in ihrem effizienten Bereich. Das Problem entsteht, wenn die reale Spreizung im Betrieb deutlich unter den Auslegungswert fällt, denn dann gerät das ganze sorgfältig austarierte System aus dem Gleichgewicht, und die Pumpe muss weit mehr Wasser bewegen als vorgesehen.

Das Syndrom: wenn die Spreizung zusammenbricht

Beim Low-Delta-T-Syndrom sinkt die reale Spreizung weit unter den Auslegungswert. Statt der geplanten zwölf Kelvin misst man vielleicht nur wenige Kelvin. Das Wasser kommt also fast so warm zurück, wie es den Erzeuger verlassen hat, und hat unterwegs kaum Wärme abgegeben. Um trotzdem die geforderte Wärmemenge in die Räume zu bringen, muss die Anlage die kleine Spreizung durch einen entsprechend grösseren Volumenstrom ausgleichen. Die Pumpe fördert also viel mehr Wasser, als eigentlich vorgesehen war.

In der Messpraxis zeigt sich dieses Muster erschreckend häufig, und oft ist es über fast die gesamte Betriebszeit vorhanden, nicht nur in Ausnahmesituationen. Die Anlage läuft dann dauerhaft im ineffizienten Zustand, ohne dass es jemandem auffällt, weil die Räume ja warm werden. Genau das macht das Syndrom so tückisch: Es äussert sich nicht in fehlender Wärme, sondern allein in überhöhtem Strom- und Energieverbrauch, und der steht auf keinem Display im Heizungskeller.

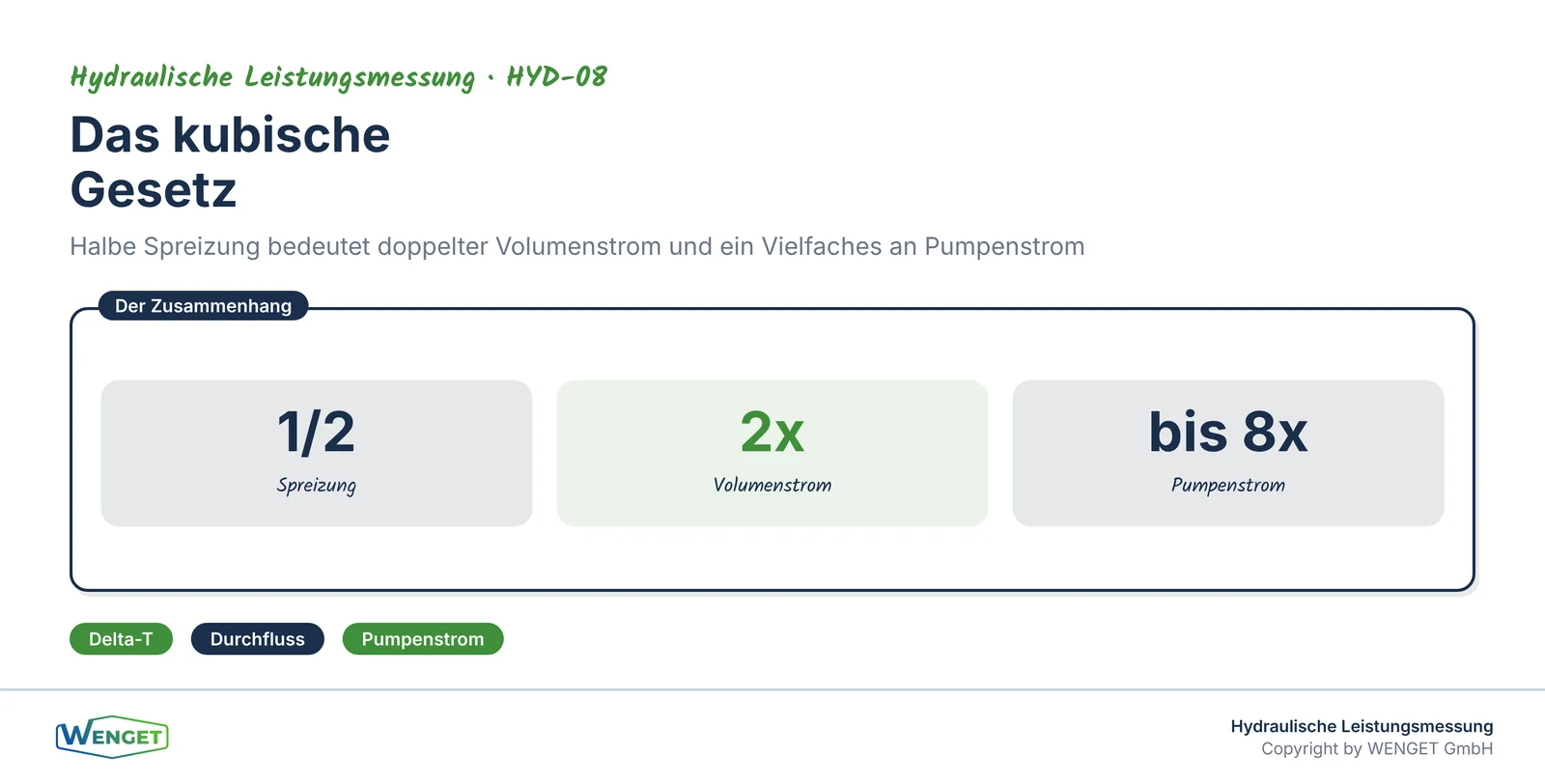

Warum eine kleine Spreizung die Pumpe explodieren lässt

Hier kommt der eigentliche Grund ins Spiel, warum das Syndrom so teuer ist. Der Leistungsbedarf einer Umwälzpumpe steigt nicht linear mit dem Volumenstrom, sondern annähernd mit der dritten Potenz. Verdoppelt man den Volumenstrom, steigt der Strömungswiderstand quadratisch, und weil die Pumpe gegen diesen höheren Widerstand auch noch mehr Wasser fördern muss, wächst ihr Leistungsbedarf annähernd mit der dritten Potenz. Dieses kubische Gesetz ist der Hebel, der aus einer scheinbar kleinen Abweichung riesige Mehrkosten macht.

Ein einfaches Zahlenverhältnis macht es deutlich. Halbiert sich die Spreizung, muss die Pumpe etwa den doppelten Volumenstrom fördern, und ihr Leistungsbedarf steigt dann nicht auf das Doppelte, sondern grob auf das Achtfache. Genau deshalb kann ein Low-Delta-T-Syndrom zu einem Pumpenmehrbedarf von mehreren hundert Prozent führen. Die elektrische Energie, die dabei verschwendet wird, läuft Tag und Nacht mit, über die gesamte Heizperiode, und summiert sich über die Jahre zu einem erheblichen Betrag.

Ein Muster aus der Messpraxis

Wie gravierend das sein kann, zeigt ein anonymisiertes Beispiel aus einer realen Betriebsmessung. Dort wurde im Heizkreis eine mittlere Spreizung von lediglich rund zwei Kelvin gemessen, obwohl der Auslegungswert bei zwölf Kelvin lag. Die reale Spreizung betrug also nur etwa ein Fünftel des Sollwerts, und dieser kritische Zustand lag über nahezu die gesamte Betriebszeit vor. Die Auswertung wies daraus einen Pumpenmehrbedarf von über fünfhundert Prozent gegenüber dem Auslegungszustand aus.

Dieser Wert stammt aus einem konkreten Einzelfall und lässt sich nicht ohne Weiteres verallgemeinern, denn jede Anlage ist anders. Er zeigt aber eindrücklich, welche Grössenordnung ein unerkanntes Low-Delta-T-Syndrom erreichen kann. Bemerkenswert ist, dass die betroffene Anlage aus Sicht der Nutzer einwandfrei funktionierte. Die Räume waren warm, es gab keine Beschwerden. Erst die Messung von Volumenstrom und Temperaturen über zwei Wochen machte den verborgenen Mehrverbrauch sichtbar und bezifferbar.

Wie sich das Syndrom über die Jahre einschleicht

Ein Low-Delta-T-Syndrom entsteht selten von einem Tag auf den anderen. Häufig schleicht es sich über Jahre ein, weil sich eine Anlage im Betrieb schrittweise von ihrem ursprünglichen Zustand entfernt. Nach und nach werden Thermostatventile aufgedreht, weil einzelne Räume als zu kühl empfunden werden. Es werden Heizflächen ergänzt oder ausgetauscht, ohne die Hydraulik neu abzugleichen. Eine defekte Pumpe wird durch ein grösseres Modell ersetzt, das mehr Wasser fördert als nötig. Jede einzelne dieser Änderungen erscheint für sich harmlos, doch in der Summe verschiebt sich der Betriebspunkt der Anlage immer weiter weg von der geplanten Auslegung.

Weil niemand die Spreizung laufend überwacht, bleibt diese schleichende Verschlechterung unbemerkt. Die Anlage liefert weiterhin Wärme, die Räume sind warm, und aus Nutzersicht ist alles in Ordnung. Der Energieverbrauch steigt zwar, doch weil er sich über Jahre nur langsam erhöht und zugleich von Wetter, Preisen und Nutzung überlagert wird, fällt er in keiner Abrechnung als klarer Fehler auf. So wächst im Verborgenen ein Zustand heran, der bei einer Messung dann als deutliches Syndrom sichtbar wird. Genau deshalb lohnt es sich, die Spreizung nicht als einmalig eingestellten Wert zu betrachten, sondern als Betriebsgrösse, die man von Zeit zu Zeit überprüft.

Die Folgen reichen über die Pumpe hinaus

Der erhöhte Pumpenstrom ist die unmittelbarste Folge, aber nicht die einzige. Eine kleine Spreizung bedeutet eine hohe Rücklauftemperatur, und die ist für viele Erzeuger ein Problem. Ein Brennwertkessel kann seinen Effizienzvorteil nur ausspielen, wenn der Rücklauf genügend kühl ist, damit der Wasserdampf im Abgas kondensiert. Kommt das Wasser zu warm zurück, bleibt der Brennwerteffekt aus, und der Kessel verbraucht mehr Brennstoff als nötig.

Bei einer Wärmepumpe ist der Zusammenhang ähnlich kritisch. Sie arbeitet umso effizienter, je tiefer die Vorlauftemperatur und je grösser die nutzbare Spreizung ist. Ein Low-Delta-T-Syndrom zwingt die Wärmepumpe in einen ungünstigen Betriebspunkt und senkt ihre Arbeitszahl. Das Syndrom betrifft also nicht nur den Stromverbrauch der Pumpe, sondern die Effizienz der gesamten Wärmeerzeugung. Gerade beim Umstieg auf eine Wärmepumpe wird ein vorher unerkanntes Delta-T-Problem so zur ernsten Gefahr für die Wirtschaftlichkeit.

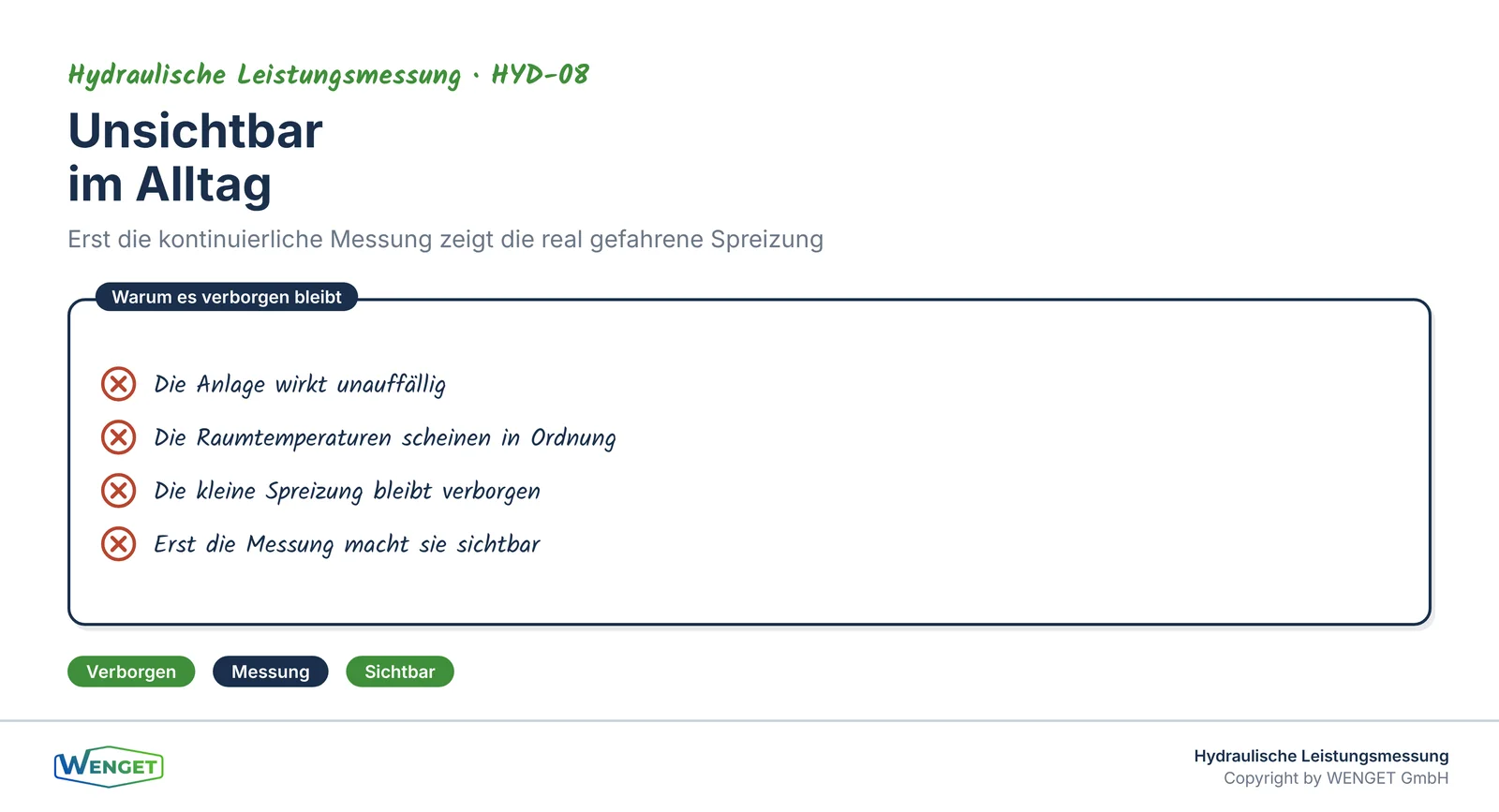

Warum man es ohne Messung nicht sieht

Das Heimtückische am Low-Delta-T-Syndrom ist seine Unsichtbarkeit im Alltag. Es verursacht keine Störung, kein Alarm, keine kalte Wohnung. Die einzigen Spuren, die es hinterlässt, sind eine überhöhte Stromrechnung und ein zu hoher Energieverbrauch, und diese lassen sich ohne genaue Analyse kaum einem einzelnen Verursacher zuordnen. Deshalb bleibt das Syndrom in vielen Anlagen über Jahre unentdeckt.

Sichtbar wird es erst, wenn man Volumenstrom und Vor- und Rücklauftemperatur gleichzeitig und über längere Zeit misst. Erst dann lässt sich die reale Spreizung bestimmen und mit dem Auslegungswert vergleichen. Eine punktuelle Kontrolle genügt nicht, weil die Spreizung je nach Betriebszustand schwankt. Die kontinuierliche Messung dagegen zeigt, wie gross die Spreizung im Mittel wirklich ist und wie viel Prozent der Zeit sie im kritischen Bereich liegt. Damit wird aus einem vagen Verdacht eine belegte, bezifferte Diagnose.

Die Ursachen: überströmt, falsch geregelt, schlecht abgeglichen

Ein Low-Delta-T-Syndrom hat selten eine einzige Ursache. Häufig wirken mehrere Faktoren zusammen. Ein verbreiteter Grund ist ein fehlender oder falscher hydraulischer Abgleich, bei dem einzelne Kreise zu viel Wasser bekommen. Ein zweiter Grund sind Überströmventile oder falsch eingestellte Beimischschaltungen, die warmes Vorlaufwasser direkt in den Rücklauf leiten und so die Spreizung künstlich verkleinern. Auch zu gross dimensionierte oder ungeregelte Pumpen, die stur einen hohen Volumenstrom liefern, tragen zum Problem bei.

Hinzu kommen betriebliche Ursachen wie zu weit geöffnete Thermostatventile, eine zu hohe Vorlauftemperatur oder Regelstrategien, die den Volumenstrom nicht an den tatsächlichen Bedarf anpassen. Die genaue Ursachenkombination ist von Anlage zu Anlage verschieden, und genau deshalb ist die Messung so wertvoll: Sie zeigt nicht nur, dass ein Syndrom vorliegt, sondern liefert die Daten, mit denen sich die Ursachen eingrenzen und gezielt beheben lassen, statt blind an einzelnen Stellschrauben zu drehen.

Warum das Syndrom vor einem Heizungsersatz besonders zählt

Wer ohnehin plant, seine Anlage zu erneuern, könnte auf den Gedanken kommen, ein bestehendes Delta-T-Problem einfach zu ignorieren, weil ja bald alles neu wird. Das ist ein Trugschluss. Gerade vor einem Heizungsersatz ist es besonders wichtig, die reale Spreizung zu kennen. Denn wenn die Ursache des Syndroms in der Hydraulik des Gebäudes liegt, also in falsch abgeglichenen Kreisen, überströmenden Ventilen oder ungeeigneten Heizflächen, dann wandert dieses Problem beim blossen Austausch des Erzeugers ungehindert in die neue Anlage.

Eine neue Wärmepumpe, die auf ein Gebäude mit ungelöstem Low-Delta-T-Syndrom trifft, wird von Anfang an in einem ungünstigen Betriebspunkt laufen. Sie erhält einen zu warmen Rücklauf, kann die geplante Spreizung nicht erreichen und bleibt deutlich unter der Arbeitszahl, mit der sie beworben wurde. Die Enttäuschung über die vermeintlich ineffiziente Wärmepumpe hat dann in Wahrheit gar nichts mit dem Gerät zu tun, sondern mit einer ungelösten hydraulischen Altlast. Eine Messung vor dem Ersatz deckt dieses Risiko auf und erlaubt es, die Hydraulik gleich mit zu sanieren, statt die neue Anlage in ein bekanntes Problem hinein zu bauen. So wird aus dem Ärgernis eine Chance, den Umstieg auf einer sauberen Grundlage zu beginnen.

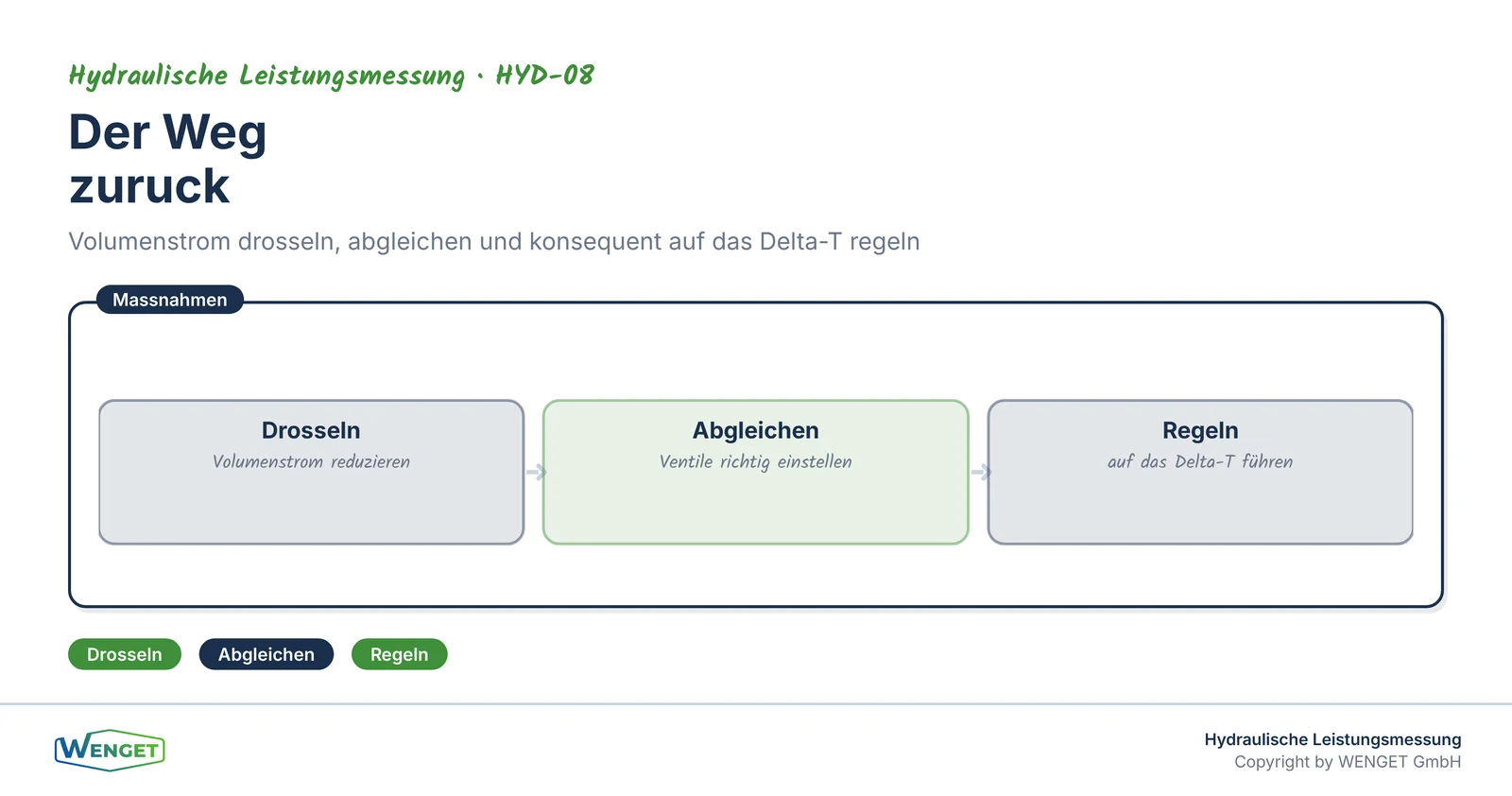

Der Weg zurück: Volumenstrom drosseln und richtig regeln

Die gute Nachricht ist, dass sich ein Low-Delta-T-Syndrom oft mit vergleichsweise geringem Aufwand beheben lässt, sobald es erkannt ist. Der wichtigste Hebel ist, den überhöhten Volumenstrom zu drosseln und die Anlage wieder auf ihre Auslegungsspreizung zu bringen. Ein sauberer hydraulischer Abgleich stellt sicher, dass jeder Kreis nur so viel Wasser bekommt, wie er braucht. Eine drehzahlgeregelte Pumpe, die auf ein konstantes Delta-T regelt, hält die Spreizung anschliessend im gewünschten Bereich.

Weil der Pumpenstrom mit der dritten Potenz vom Volumenstrom abhängt, wirkt eine Drosselung besonders stark. Schon eine moderate Reduktion des Volumenstroms senkt den Stromverbrauch der Pumpe dramatisch. Genau das macht die Behebung des Syndroms zu einer der wirtschaftlichsten Massnahmen überhaupt: Sie erfordert meist keine grosse Investition, sondern vor allem eine richtige Einstellung, und sie zahlt sich über jede weitere Betriebsstunde aus. Die Messung liefert dabei die Grundlage, um den Erfolg der Massnahme anschliessend auch zu belegen.

Fazit

Das Low-Delta-T-Syndrom ist ein Musterbeispiel dafür, wie ein unscheinbarer hydraulischer Fehler zu erheblichen, dauerhaften Mehrkosten führt. Weil der Pumpenstrom annähernd mit der dritten Potenz des Volumenstroms steigt, verwandelt eine zu kleine Spreizung eine kleine Abweichung in einen grossen Verbrauch. Das Verräterische daran ist, dass die Anlage dabei tadellos zu funktionieren scheint, während im Hintergrund Energie verschwendet wird. Nur eine kontinuierliche Messung von Volumenstrom und Temperaturen deckt das Problem auf, beziffert es und weist den Weg zur Behebung. Wer vor einem Heizungsersatz oder einer Optimierung steht, sollte die Spreizung deshalb nicht dem Zufall überlassen, sondern sie messen. Denn der teuerste Fehler im Heizungskeller ist oft der, den niemand sieht. Und weil die Behebung meist wenig kostet, während der ungebremste Mehrverbrauch Jahr für Jahr weiterläuft, ist kaum eine andere Massnahme so schnell wirtschaftlich wie die Rückkehr zur geplanten Spreizung. Der erste Schritt dazu ist immer derselbe: erst messen, dann handeln, statt im Dunkeln zu tappen.

Sie haben Fragen dazu?

Sie vermuten, dass Ihre Anlage trotz scheinbar tadellosen Betriebs zu viel Pumpenenergie verbraucht? Eine kontinuierliche Messung von Volumenstrom und Temperaturen deckt eine zu kleine Spreizung auf und beziffert sie. Sprechen Sie mit uns, wir finden den teuersten Fehler im Heizungskeller. Weitere Fachbeiträge finden Sie unter wenget.ch/insights.

Quellenverzeichnis

• SIA 384/1
• SN EN 14336 (Einregulierung)
• SN EN 16297 Umwälzpumpen und EEI (kubisches Gesetz)
• Grundfos und Belimo Hydraulik-Grundlagen (Herstellerdokumentation)
• Eigene Messbefunde WENGET (anonymisiert)
