HeizungsCheck Pro: Was gemessen wird, und was der Bericht dann zeigt

Vor jeder Heizungssanierung steht dieselbe Frage: Wie gross muss die neue Anlage sein? In der Praxis wird sie erstaunlich oft nach der Leistung des alten Kessels beantwortet, obwohl niemand weiss, ob dieser jemals zum realen Bedarf gepasst hat. Der HeizungsCheck Pro von WENGET ersetzt diese Vermutung durch Messdaten. Über 14 Tage wird der reale Betrieb der Anlage aufgezeichnet, ausgewertet und in einem Bericht zusammengefasst, der zeigt, welche Leistung das Gebäude tatsächlich abruft. Dieser Artikel beschreibt, was dabei gemessen wird, wie aus Rohdaten belastbare Kennzahlen entstehen und was der Bericht am Ende für eine Sanierungsentscheidung leistet.

Warum eine Messung am Anfang steht

Eine Heizungssanierung ist eine Investition, die über zwei Jahrzehnte wirkt. Wird die neue Anlage zu gross ausgelegt, zahlt der Betreiber doppelt: einmal bei der Anschaffung und dann jedes Jahr im ineffizienten Teillastbetrieb. Wird sie zu klein ausgelegt, fehlt an kalten Tagen die Wärme. Die richtige Grösse zu treffen, setzt voraus, dass man die reale Last des Gebäudes kennt, und zwar nicht als Schätzung, sondern als gemessene Grösse.

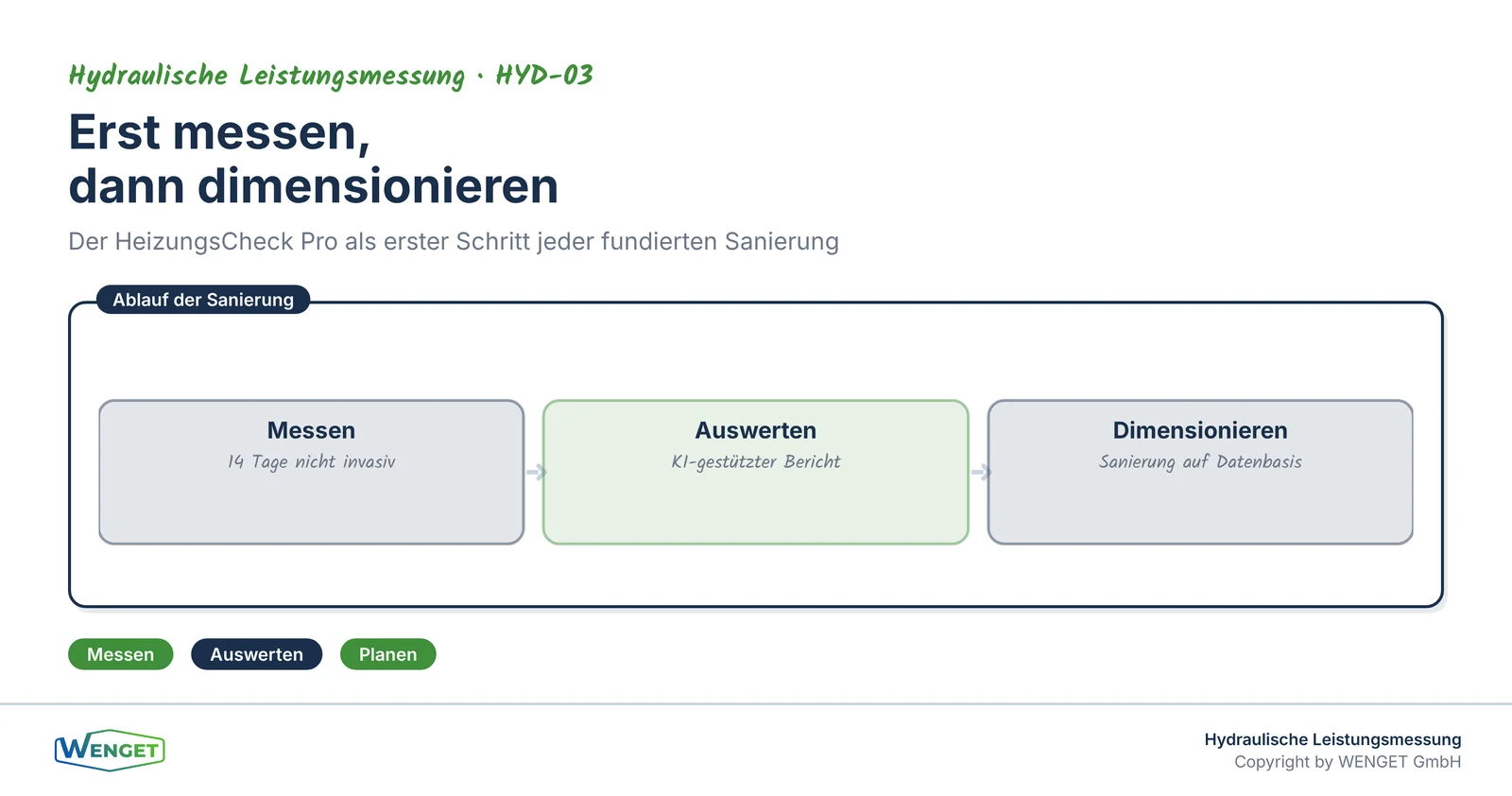

Genau hier setzt der HeizungsCheck Pro an. Er liefert die Entscheidungsgrundlage, bevor Geld in eine neue Anlage fliesst. Statt die alte Kesselleistung fortzuschreiben oder sich auf eine reine Papierberechnung zu verlassen, wird der Ist-Zustand erfasst: Wie viel Leistung ruft das Gebäude über verschiedene Wetterlagen wirklich ab, und wie verhält sich diese reale Last zur installierten Leistung? Die Messung steht deshalb bewusst am Anfang des Sanierungsprozesses, nicht am Ende.

Warum die alte Kesselleistung kein Massstab ist

Der häufigste Fehler bei der Auslegung einer neuen Heizung ist die Übernahme der alten Leistung. Das Vorgehen wirkt naheliegend: Der bisherige Kessel hat schliesslich immer gereicht, also kann eine gleich grosse Anlage nicht falsch sein. Diese Logik hat jedoch einen entscheidenden Haken. Der alte Kessel war fast immer selbst schon überdimensioniert, weil er nach denselben Sicherheitszuschlägen ausgelegt wurde, die über Jahrzehnte üblich waren. Wer seine Leistung fortschreibt, überträgt diesen Fehler auf die nächste Anlagengeneration.

Dazu kommt, dass sich das Gebäude verändert hat. Neue Fenster, eine gedämmte Fassade oder ein saniertes Dach senken die Heizlast oft erheblich, ohne dass die Anlage je angepasst wurde. Ein Kessel, der vor zwanzig Jahren zur damaligen Gebäudehülle passte, ist für das heute besser gedämmte Gebäude deutlich zu gross. Die alte Leistung beschreibt also bestenfalls den Stand von damals, nicht den Bedarf von heute.

Schliesslich sagt die installierte Leistung nichts über die reale Auslastung aus. Sie ist eine Eigenschaft des Geräts, keine Eigenschaft des Gebäudes. Erst die Messung trennt diese beiden Dinge sauber: Sie zeigt, was das Gebäude wirklich braucht, unabhängig davon, was zufällig installiert ist. Genau deshalb ist eine gemessene Spitzenlast die bessere Grundlage für die Auslegung als jede fortgeschriebene Kesselgrösse.

Was am Gebäude installiert wird

Der HeizungsCheck Pro arbeitet mit moderner Messtechnik, die den laufenden Betrieb nicht stört. Das Fachteam von WENGET übernimmt die komplette Montage und Parametrierung der Messstation vor Ort. Die Volumenströme werden mit einem Clamp-on-Ultraschallsensor von aussen an der Rohrleitung erfasst, ohne dass die Anlage geöffnet, entleert oder abgestellt werden muss. Ergänzend werden mit Anlegefühlern die Vor- und Rücklauftemperaturen aufgezeichnet.

Damit die Messung aussagekräftig ist, wird die Berichtplattform individuell auf die Anlage konfiguriert. Leistungsangaben, Standortdaten, Materialtypen und Hersteller werden präzise dokumentiert, damit die spätere Auswertung die Messwerte richtig einordnen kann. Das Team stellt sicher, dass alle relevanten Systemkomponenten erfasst werden, also nicht nur der Hauptstrang, sondern die für die Beurteilung wichtigen Abgänge. Nach Abschluss der Messperiode wird die Station fachgerecht demontiert und die Anlage im Originalzustand hinterlassen. Wo für die Sensormontage Isolation entfernt werden musste, wird sie normgerecht wiederhergestellt.

Nicht-invasiv: warum die Anlage weiterläuft

Ein wesentlicher Vorteil des Verfahrens ist, dass der laufende Betrieb während der gesamten Messung nicht unterbrochen wird. Weil die Volumenströme mit Ultraschall von aussen an der Rohrleitung erfasst werden, muss der Heizkreis weder geöffnet noch entleert werden. Es entsteht kein Eingriff in die Wärmeführung, keine Betriebspause und kein Risiko, dass beim Ein- und Ausbau von Sensoren Undichtigkeiten entstehen. Für den Betreiber bedeutet das: Die Heizung heizt während der zwei Wochen ganz normal weiter, während im Hintergrund die Daten aufgezeichnet werden.

Diese Nicht-Invasivität ist gerade in sensiblen Gebäuden entscheidend. In Verwaltungsbauten, Gewerbeliegenschaften oder öffentlich genutzten Gebäuden lässt sich eine Heizung nicht ohne Weiteres tagelang abstellen, um Messtechnik einzubauen. Das Ultraschallverfahren umgeht dieses Problem vollständig. Es macht die Messung damit auch dort möglich, wo ein invasiver Eingriff organisatorisch oder wirtschaftlich gar nicht in Frage käme. Die Genauigkeit der Ultraschallmessung hängt von einer sauberen Sensormontage und geeigneten Messstellen ab, weshalb die fachgerechte Installation durch das WENGET-Team ein wichtiger Teil der Leistung ist.

Was über 14 Tage aufgezeichnet wird

Die Messdauer von rund zwei Wochen ist kein Zufallswert, sondern eine bewusste Wahl. Eine einzelne Momentaufnahme sagt über das Verhalten einer Heizung wenig aus, weil die abgerufene Leistung stark von der Aussentemperatur, der Tageszeit und dem Nutzungsprofil abhängt. Erst eine durchgehende Aufzeichnung über mehrere Tage erfasst kalte und milde Phasen, Tag- und Nachtbetrieb, Absenkzeiten und Lastspitzen.

Während dieser Zeit werden kontinuierlich der Volumenstrom sowie die Vor- und Rücklauftemperaturen aufgezeichnet. Aus diesen drei Grössen lässt sich zu jedem Zeitpunkt die übertragene Wärmeleistung berechnen, denn sie ergibt sich aus dem Produkt von Volumenstrom, Temperaturdifferenz und den Stoffwerten des Heizwassers. So entsteht keine einzelne Zahl, sondern eine lückenlose Leistungskurve über den gesamten Messzeitraum. Parallel dazu wird die Aussentemperatur erfasst, denn sie ist der Schlüssel, um die gemessene Last später auf den kältesten Auslegungstag hochzurechnen.

Vom Messwert zur Leistung: die Auswertung

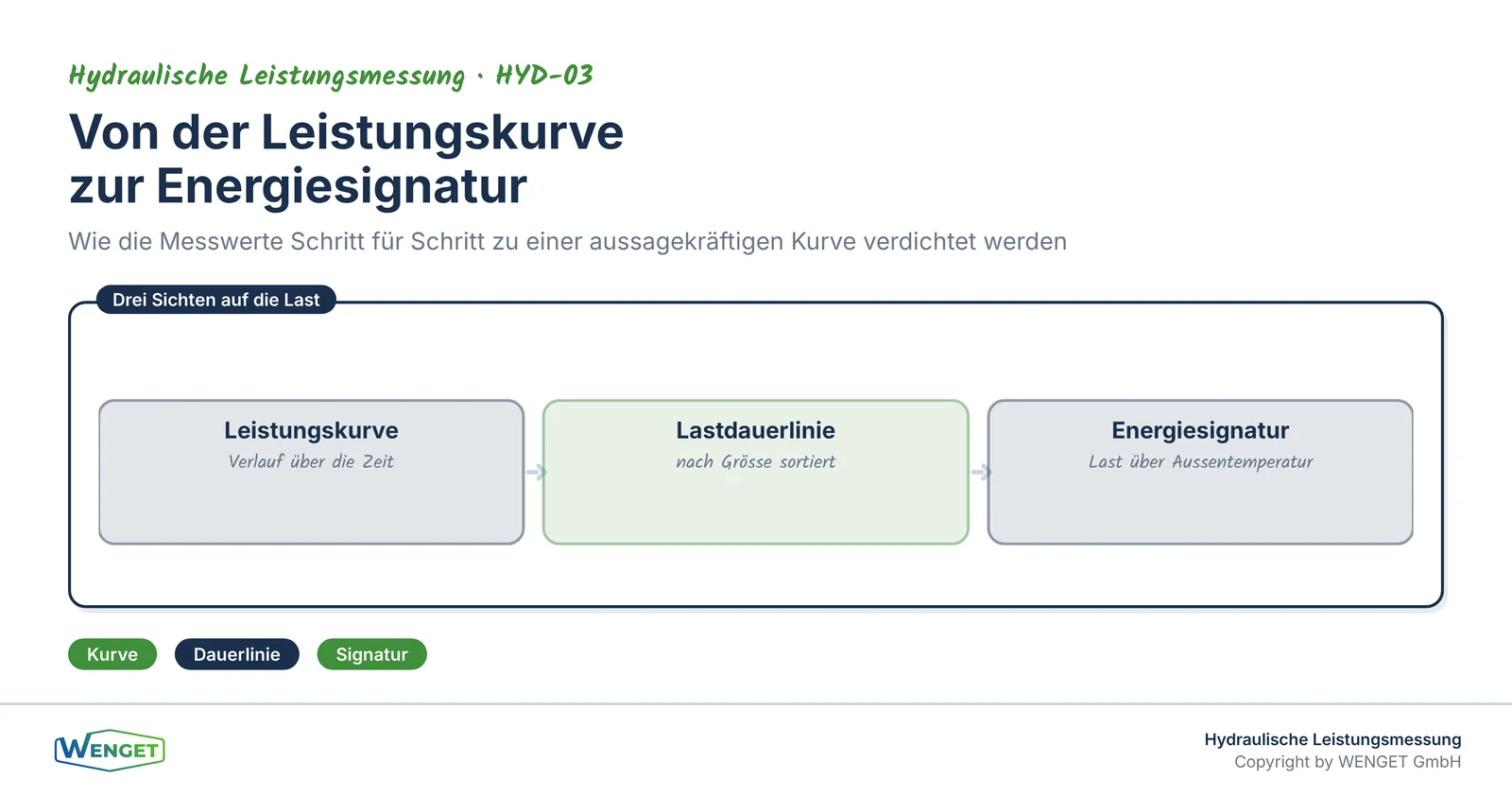

Die Rohdaten allein sind noch keine Entscheidungsgrundlage. Ihr Wert entsteht erst in der Auswertung, die WENGET zusammen mit der Messtechnik von ECO Analytics erstellt. Aus der Leistungskurve wird zunächst eine Lastdauerlinie gebildet. Sie ordnet die abgerufene Leistung der Grösse nach und zeigt, wie viele Stunden im Messzeitraum welche Leistung tatsächlich benötigt wurde. So wird auf einen Blick sichtbar, dass die höchste Leistung nur an wenigen Stunden anfällt, während die Anlage die meiste Zeit weit darunter arbeitet.

Im zweiten Schritt wird die Energiesignatur gebildet, also der Zusammenhang zwischen abgerufener Leistung und Aussentemperatur. Weil dieser Zusammenhang bei einem Gebäude weitgehend linear ist, lässt sich aus den Messdaten die Leistung auf die Norm-Aussentemperatur des Standorts extrapolieren. Das Ergebnis ist die real benötigte Spitzenleistung für den kältesten Tag, abgeleitet aus dem gemessenen Verhalten und nicht aus einer reinen Annahme.

PEAK- und Medialleistung: die zwei entscheidenden Zahlen

Das Herzstück der Auswertung sind zwei Kennzahlen, die der Bericht getrennt ausweist. Die PEAK-Leistung ist die maximale Spitzenlast, die das Gebäude an seinem kältesten Tag benötigt. Sie bestimmt, wie gross ein neuer Wärmeerzeuger mindestens sein muss, damit die Wärme auch bei tiefsten Temperaturen reicht. Die Medialleistung ist die mittlere Betriebsleistung über den Messzeitraum. Sie zeigt, in welchem Bereich die Anlage die meiste Zeit tatsächlich arbeitet.

Der Abstand zwischen diesen beiden Werten ist für die Auslegung von Wärmepumpen besonders wichtig. Eine Wärmepumpe arbeitet dann effizient, wenn sie möglichst lange in einem günstigen Lastbereich läuft und nicht ständig taktet. Kennt man sowohl die Spitzenlast als auch die mittlere Last, lässt sich die neue Anlage so auswählen, dass sie den kältesten Tag abdeckt und dennoch im Normalbetrieb nicht überdimensioniert läuft. Genau diese Differenzierung fehlt bei einer Auslegung nach der alten Kesselleistung vollständig.

In der Messpraxis zeigt sich dabei regelmässig, dass bestehende Heizungen deutlich zu gross sind. WENGET nennt aus der eigenen Erfahrung eine Grössenordnung von 30 bis 40 Prozent Überdimensionierung als typisch für ältere Anlagen. Weil pro Kilowatt reduzierter Leistung bei einer Luft/Wasser-Wärmepumpe eine Grössenordnung von 2000 bis 3000 Franken an Investitionskosten entfällt, lässt sich durch die richtige Dimensionierung ein erheblicher Betrag einsparen. Wie gross die Abweichung im konkreten Fall ist, zeigt aber immer nur die Messung an der jeweiligen Anlage.

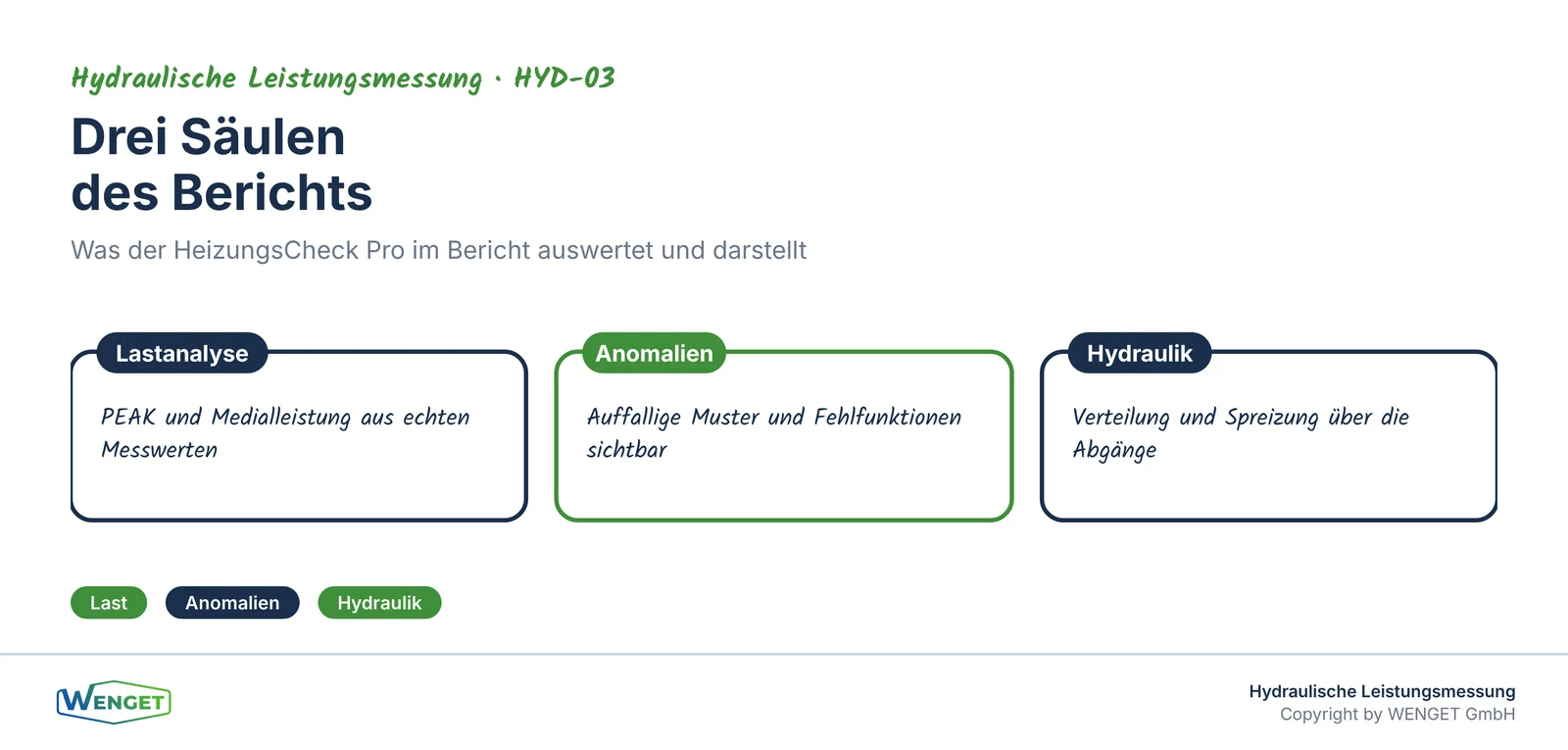

Lastanalyse, Anomalieerkennung und Hydraulikanalyse

Der Bericht beschränkt sich nicht auf die Dimensionierung. Die Lastanalyse zeigt, wie sich der Energiebedarf über den Messzeitraum verhält und wo die grössten Verbräuche liegen. Die integrierte Anomalieerkennung identifiziert Betriebsstörungen und Ineffizienzen, die im normalen Betrieb oft unbemerkt bleiben, etwa ungewöhnliche Lastsprünge, Fehlfunktionen in der Regelung oder Verbraucher, die sich nicht wie erwartet verhalten.

Die Hydraulikanalyse prüft das Zusammenspiel aller Regelstrecken und deckt Optimierungspotenziale auf. Sie zeigt, ob die Verteilung im Gleichgewicht ist oder ob einzelne Abgänge über- oder unterversorgt werden. Damit liefert der HeizungsCheck Pro nicht nur eine Prognose für die korrekte Auslegung, sondern auch Hinweise auf Massnahmen, die schon an der bestehenden Anlage wirken, etwa ein hydraulischer Abgleich, eine Absenkung der Vorlauftemperatur oder eine Anpassung der Pumpe.

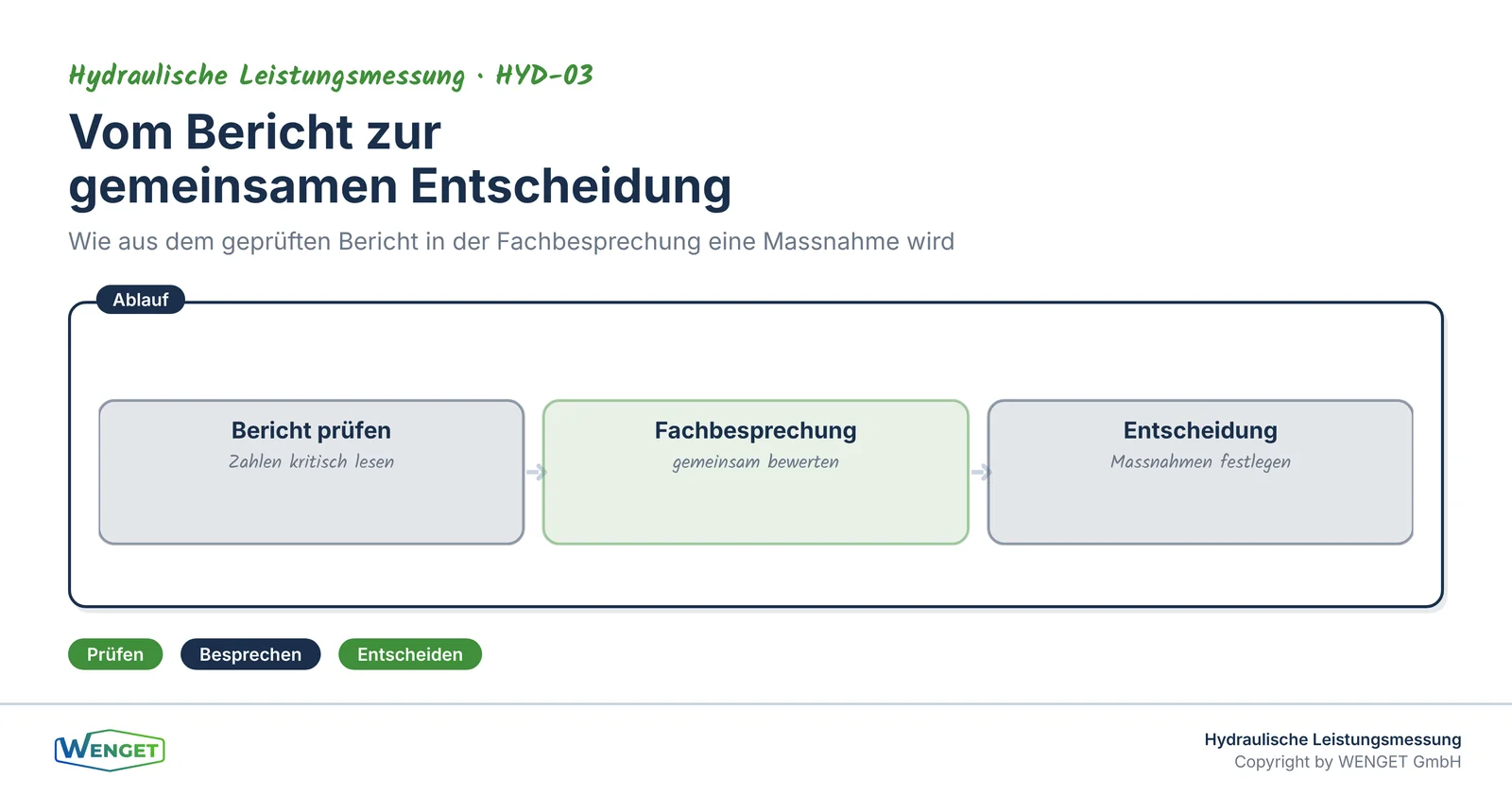

Die Fachbesprechung: von Daten zu Entscheidungen

Ein Bericht voller Zahlen ist nur so viel wert, wie er verstanden und genutzt wird. Deshalb prüfen die WENGET-Fachexperten alle Ergebnisse und erläutern sie in einer persönlichen Besprechung mit dem Betreiber und der Bauherrschaft. In diesem Gespräch werden die Kennzahlen eingeordnet, die Handlungsempfehlungen erklärt und die nächsten Schritte besprochen.

Damit schliesst sich der Kreis von der Messung zur Entscheidung. Der Betreiber erhält nicht nur eine Datei mit Diagrammen, sondern eine belastbare Grundlage, auf der er die Grösse der neuen Anlage, den Zeitpunkt des Ersatzes und die sinnvollen Begleitmassnahmen festlegen kann. Aus einer offenen Frage am Anfang wird so eine fundierte, dokumentierte Entscheidung.

Was die Messung leistet, was eine Berechnung allein nicht kann

Man könnte einwenden, dass sich die Heizlast auch rein rechnerisch bestimmen liesse. Das stimmt, und eine saubere Heizlastberechnung ist ein wichtiger Baustein jeder Planung. Sie beruht aber auf Annahmen über die Gebäudehülle, die Luftwechsel und das Nutzerverhalten. Bei einem bestehenden Gebäude sind diese Annahmen oft unsicher, weil frühere Umbauten, undokumentierte Sanierungen oder die tatsächliche Nutzung von den Planwerten abweichen.

Die Messung geht den umgekehrten Weg. Sie fragt nicht, wie viel Leistung das Gebäude theoretisch brauchen müsste, sondern erfasst, wie viel es real abruft. Damit bildet sie das Gebäude so ab, wie es heute ist, mit allen Veränderungen und dem echten Nutzungsprofil. Rechnung und Messung sind deshalb keine Gegensätze, sondern ergänzen sich: Die Berechnung liefert das theoretische Gerüst, die Messung die reale Kalibrierung.

Besonders aufschlussreich ist der Fall, in dem beide Wege auseinanderlaufen. Weicht die gemessene Spitzenlast deutlich von der berechneten Heizlast ab, ist das kein Widerspruch, sondern ein wichtiger Befund. Er zeigt, dass die Annahmen nicht zum realen Gebäude passen, und zwingt dazu, genauer hinzusehen, bevor eine teure Entscheidung fällt. Der HeizungsCheck Pro liefert damit nicht nur eine Zahl, sondern eine Absicherung: Er verhindert, dass eine Auslegung auf Papierannahmen beruht, die das Gebäude längst überholt hat.

Typische Befunde, die erst die Messung sichtbar macht

In der Praxis fördert eine Betriebsmessung regelmässig Dinge zutage, die im Alltag niemandem auffallen. Ein häufiges Muster ist die zu klein eingestellte Spreizung zwischen Vor- und Rücklauf. Läuft die Anlage mit einer Temperaturdifferenz, die deutlich unter dem Auslegungswert liegt, muss die Pumpe unverhältnismässig viel Wasser umwälzen, um dieselbe Wärme zu transportieren. Das erkennt man erst, wenn Volumenstrom und Temperaturen gleichzeitig über längere Zeit aufgezeichnet werden.

Ein zweites wiederkehrendes Bild ist die Diskrepanz zwischen der installierten und der real abgerufenen Leistung. Immer wieder zeigt die Lastdauerlinie, dass die höchste im Messzeitraum benötigte Leistung nur einen Bruchteil dessen ausmacht, was der Kessel bereitstellen könnte. Solche Befunde sind keine Ausnahme, sondern der Normalfall bei älteren Anlagen, und sie lassen sich nur mit Messdaten belegen, nicht mit einer Schätzung.

Schliesslich macht die Messung Regelungsprobleme sichtbar. Ein Erzeuger, der ständig taktet, eine Vorlauftemperatur, die unabhängig von der Aussentemperatur konstant hoch bleibt, oder ein Abgang, der dauerhaft unterversorgt ist: All das steht in den Daten, lange bevor es zu einer spürbaren Störung führt. Genau darin liegt der vorbeugende Wert des Berichts.

Für wen sich der HeizungsCheck Pro lohnt

Der grösste Nutzen entsteht dort, wo eine grössere Investition ansteht oder ein Heizungsersatz geplant ist. Wer eine bestehende Anlage durch eine Wärmepumpe ersetzen will, sollte die neue Leistung nicht raten, sondern messen, weil hier jede zu viel installierte Kilowattleistung unmittelbar ins Geld geht. Auch für Betreiber grösserer Liegenschaften, für Facility-Verantwortliche und für Eigentümer, die ihren Anlagenpark systematisch bewirtschaften, liefert die Messung die Fakten, die eine seriöse Planung braucht.

Der HeizungsCheck Pro ist damit kein Selbstzweck, sondern ein Werkzeug zur Risikominderung. Er kostet einen Bruchteil dessen, was eine falsch dimensionierte Anlage über ihre Lebensdauer an Mehrkosten verursacht, und verwandelt eine teure Vermutung in eine belastbare Grundlage. Wer vor einer Sanierung steht, gewinnt mit der Messung Klarheit über den Ist-Zustand, bevor er über die Zukunft entscheidet. Genau das ist der Kern des Ansatzes: erst wissen, dann investieren.

Fazit

Der HeizungsCheck Pro macht aus einer Blackbox eine verstandene Anlage. Er zeigt, wie die Anlage wirklich arbeitet, und liefert die Fakten für eine seriöse Planung. Damit wird die Messung zum Werkzeug der Risikominderung, nach dem Grundsatz: erst wissen, dann investieren.

Sie haben Fragen dazu?

Sie möchten wissen, was der HeizungsCheck Pro für Ihre Anlage konkret zeigt und wie Sie den Bericht für Ihre Entscheidung nutzen? Wir begleiten Sie von der Messung über die Auswertung bis zur Fachbesprechung. Sprechen Sie mit uns, wir schaffen die Grundlage, bevor investiert wird. Weitere Fachbeiträge finden Sie unter wenget.ch/insights.

Quellenverzeichnis

• SIA 384/1
• SN EN 12831-1
• SN EN 15378-3 und EN 15316-3 energetische Bewertung und Verteilverluste
• SN EN 16297 Umwälzpumpen
• Herstellerdokumentation ECO Energy Group und pFLOW D116 (Messkette)
• Eigene Messmethodik WENGET
