Messen ohne Eingriff: Wie Ultraschall von aussen den Volumenstrom sieht

Jede Leistungsmessung an einer Heizungs- oder Kälteanlage steht und fällt mit einer Grösse: dem Volumenstrom. Wie viel Wasser tatsächlich durch die Leitung fliesst, lässt sich mit blossem Auge nicht erkennen, und ein klassischer Einbauzähler würde bedeuten, dass die Anlage geöffnet, entleert und stillgelegt werden muss. Genau das will bei einer Betriebsmessung niemand. Die Lösung ist ein Verfahren, das den Volumenstrom von aussen an der bestehenden Rohrleitung erfasst, ohne sie anzutasten: die Ultraschallmessung nach dem Laufzeitprinzip. Dieser Artikel erklärt, wie diese Technik funktioniert, warum sie so genau sein kann und worauf es bei der Anwendung ankommt.

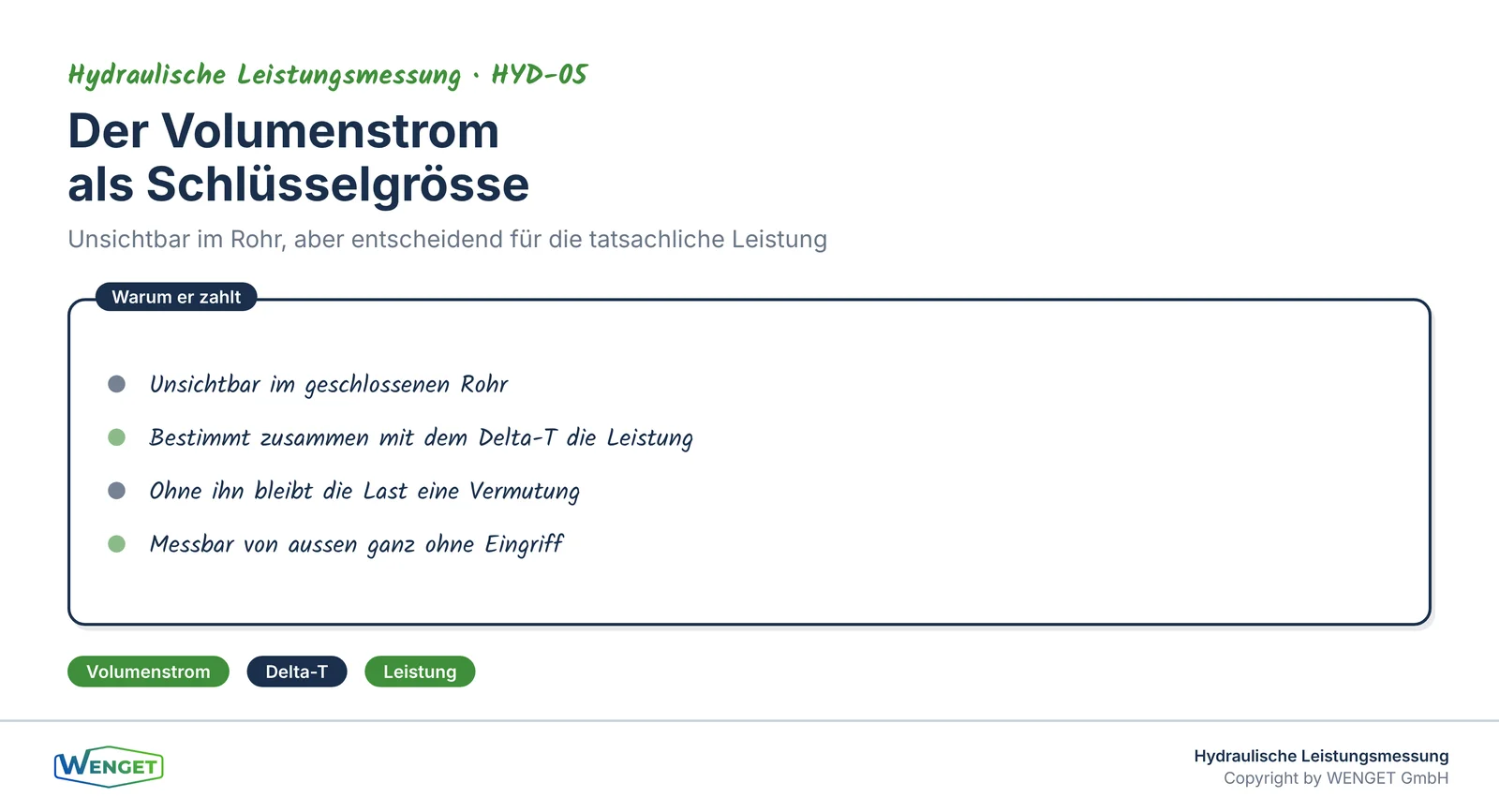

Warum der Volumenstrom die Schlüsselgrösse ist

Die übertragene Wärme- oder Kälteleistung ergibt sich aus drei Grössen: dem Volumenstrom, der Temperaturdifferenz zwischen Vor- und Rücklauf und den Stoffwerten des Mediums. Die Temperaturen lassen sich mit Anlegefühlern vergleichsweise einfach erfassen. Der Volumenstrom dagegen ist die anspruchsvollste Grösse, weil er sich im geschlossenen Rohr abspielt und stark schwanken kann. Ohne einen belastbaren Volumenstromwert bleibt jede Leistungsangabe eine Schätzung.

Genau deshalb entscheidet die Qualität der Volumenstrommessung über die Aussagekraft der gesamten Auswertung. Ein kleiner systematischer Fehler im Volumenstrom überträgt sich direkt und in vollem Umfang auf die berechnete Leistung. Während sich Temperaturen mit einfachen Mitteln recht genau erfassen lassen und ihr Einfluss auf das Ergebnis begrenzt ist, wirkt sich der Volumenstrom eins zu eins aus. Wer die Leistung um wenige Prozent falsch bestimmt, legt am Ende auch die neue Anlage um diesen Betrag falsch aus. Deshalb steht die saubere Volumenstrommessung im Zentrum jeder Betriebsmessung. Wer also die reale Spitzenlast eines Gebäudes messen will, um daraus eine neue Anlage auszulegen, braucht ein Verfahren, das den Volumenstrom zuverlässig und über längere Zeit erfasst, und zwar unter realen Betriebsbedingungen statt in einer künstlichen Prüfsituation.

Das Prinzip: Laufzeitdifferenz im Ultraschall

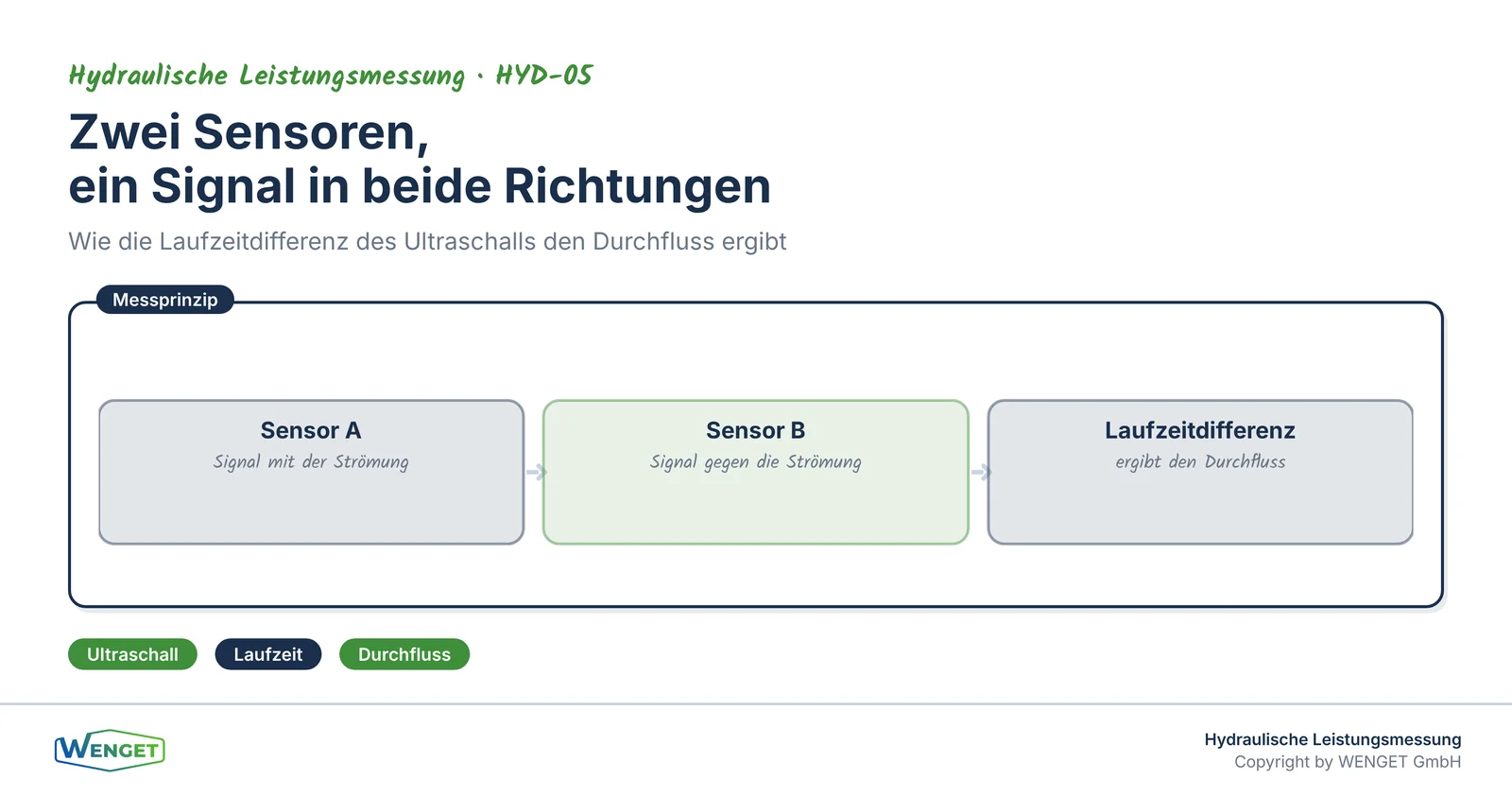

Das Verfahren, das WENGET bei seinen Messungen einsetzt, beruht auf der Laufzeitdifferenz von Ultraschallsignalen, im Fachjargon Transit-Time-Verfahren genannt. Zwei Sensoren werden aussen an der Rohrleitung angebracht, versetzt zueinander. Der eine sendet ein Ultraschallsignal schräg durch das strömende Wasser zum anderen, dann wird die Richtung umgekehrt. Läuft das Signal mit der Strömung, ist es minimal schneller, läuft es gegen die Strömung, ein wenig langsamer.

Aus dieser winzigen Laufzeitdifferenz lässt sich die mittlere Fliessgeschwindigkeit des Wassers berechnen. Multipliziert mit dem bekannten Querschnitt der Leitung ergibt sich daraus der Volumenstrom. Das Prinzip ist elegant, weil es ganz ohne bewegliche Teile im Medium auskommt und den Durchfluss nicht behindert. Es misst berührungslos, allein über den Schall, der durch die Rohrwand und das Wasser läuft. Voraussetzung ist, dass das Medium den Schall gut leitet, was bei sauberem Heiz- oder Kaltwasser der Fall ist.

Clamp-on: Die Sensoren gehören nach aussen

Der entscheidende praktische Vorteil liegt in der Bauform. Die Sensoren werden als sogenannte Clamp-on-Ausführung von aussen auf die Rohrleitung gespannt. Es muss nichts in die Leitung eingebaut, nichts angebohrt und nichts verschraubt werden. Zwischen Sensor und Rohr sorgt ein Koppelmittel dafür, dass der Ultraschall sauber übertragen wird. Die gesamte Montage findet ausserhalb des Rohres statt, das Wasser bleibt im geschlossenen System.

Damit ist die Messung vollständig nicht-invasiv. Die Anlage muss weder entleert noch abgestellt werden, es entsteht kein Eingriff in den Druck- und Wärmehaushalt und kein Risiko von Leckagen an neuen Verbindungsstellen. Für den Betreiber bedeutet das, dass die Heizung oder die Kälteanlage während der gesamten Messung ganz normal weiterläuft. Gerade in Gebäuden, die sich nicht ohne Weiteres für Tage stilllegen lassen, ist das der ausschlaggebende Vorteil gegenüber jedem Einbauzähler.

Genauigkeit: Was realistisch erreichbar ist

Ein berechtigter Einwand lautet, dass eine Messung von aussen doch ungenauer sein müsse als ein Zähler im Rohr. Moderne Clamp-on-Ultraschallmesstechnik erreicht jedoch unter guten Bedingungen sehr respektable Genauigkeiten, die für die Auslegung von Anlagen mehr als ausreichend sind. Die erreichbare Messabweichung liegt bei fachgerechter Installation typischerweise im niedrigen einstelligen Prozentbereich vom Messwert und kann bei optimalen Bedingungen deutlich darunter liegen.

Entscheidend ist dabei das Wort fachgerecht. Die Genauigkeit ist keine feste Geräteeigenschaft, sondern hängt stark von der Einbausituation ab. Rohrmaterial, Wandstärke, der Zustand der Innenwand und die Qualität der akustischen Ankopplung spielen alle eine Rolle. Die genauen Spezifikationen der eingesetzten Messtechnik, etwa der nutzbare Nennweitenbereich oder die garantierte Messabweichung, sind stets am konkreten Gerät und für die konkrete Einbausituation zu prüfen. WENGET wählt die Messstellen und die Gerätekonfiguration deshalb bewusst so, dass die bestmögliche Genauigkeit erreicht wird.

Die Montage entscheidet: Beruhigungsstrecke und Position

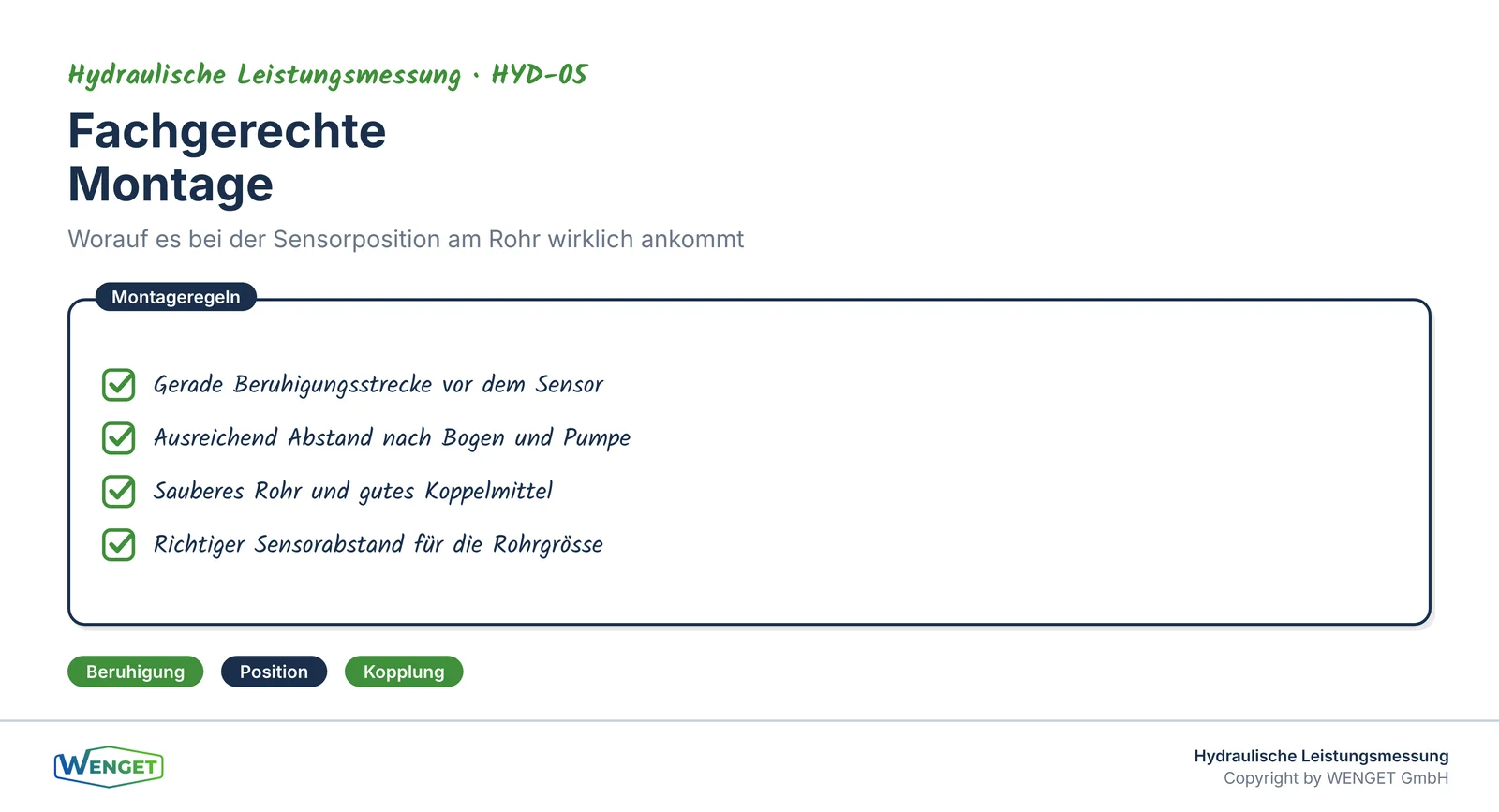

Damit die Messung stimmt, muss die Strömung im Rohr an der Messstelle möglichst gleichmässig und ausgebildet sein. Direkt hinter einem Bogen, einer Pumpe oder einem Ventil ist die Strömung verwirbelt und unregelmässig. Deshalb braucht es eine sogenannte Beruhigungsstrecke: ein gerades Rohrstück vor und nach der Messstelle, dessen Länge sich nach dem Durchmesser richtet. Erst hier hat sich das Strömungsprofil so weit stabilisiert, dass der Ultraschall die mittlere Geschwindigkeit korrekt erfasst.

Auch die Positionierung der Sensoren am Rohrumfang folgt festen Regeln. Je nach Anordnung werden die Sensoren so gesetzt, dass der Schall das Rohr ein- oder mehrfach durchquert, und sie werden bewusst nicht am tiefsten oder höchsten Punkt platziert, um Ablagerungen am Boden und Luftblasen am Scheitel auszuweichen. Diese Sorgfalt bei der Montage ist kein Selbstzweck, sondern der eigentliche Hebel für die Genauigkeit. Eine schlecht gewählte Messstelle liefert auch mit dem besten Gerät fragwürdige Werte, eine gut gewählte dagegen belastbare Daten über den gesamten Messzeitraum.

Wo das Verfahren an Grenzen stösst

So robust die Ultraschallmessung ist, sie hat ihre Grenzen, und ein seriöser Umgang mit der Technik benennt sie offen. Schwierig wird es, wenn das Medium viele Gasblasen oder Feststoffe enthält, denn diese stören die Schallausbreitung. Auch stark verkrustete oder korrodierte Innenwände, ungünstige Rohrmaterialien oder mehrschichtige Aufbauten mit Lufteinschlüssen können die Messung erschweren. In solchen Fällen muss die Messstelle sorgfältig ausgewählt oder das Vorgehen angepasst werden.

Ebenso gibt es untere Grenzen bei sehr kleinen Fliessgeschwindigkeiten, bei denen die Laufzeitdifferenz zu klein wird, um sie sicher aufzulösen. Ein erfahrener Messtechniker erkennt diese Situationen und wählt entweder eine andere Messstelle oder weist auf die Unsicherheit hin. Genau darin liegt der Unterschied zwischen dem blossen Anbringen eines Geräts und einer fachgerechten Messung: Die Technik liefert nur dann verlässliche Zahlen, wenn ihre Voraussetzungen erfüllt sind, und die Beurteilung dieser Voraussetzungen gehört zur Leistung dazu.

Von der Rohrleitung zur Leistung

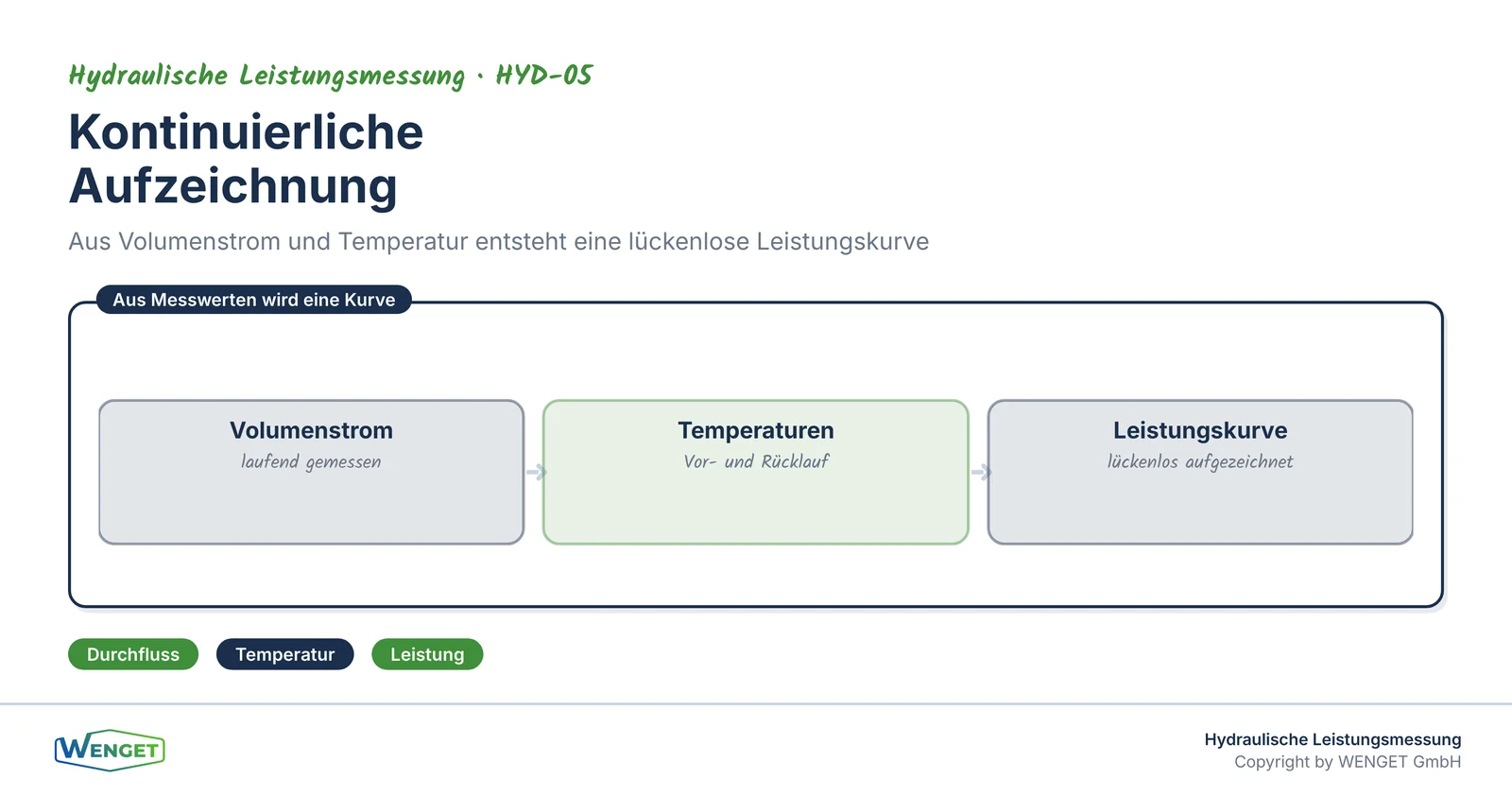

Der gemessene Volumenstrom ist noch nicht das Ziel, sondern ein Baustein. Zusammen mit den gleichzeitig erfassten Vor- und Rücklauftemperaturen wird daraus zu jedem Zeitpunkt die übertragene Leistung berechnet. Weil sowohl der Volumenstrom als auch die Temperaturen kontinuierlich aufgezeichnet werden, entsteht keine einzelne Zahl, sondern eine lückenlose Leistungskurve über den gesamten Messzeitraum.

Diese zeitliche Auflösung ist der eigentliche Gewinn gegenüber einer einmaligen Momentmessung. Sie zeigt, wie sich die Last über Tag und Nacht, über kalte und milde Phasen verändert, und sie macht Lastspitzen ebenso sichtbar wie lange Phasen im Teillastbetrieb. Aus dieser Kurve lassen sich später die entscheidenden Kennzahlen ableiten, allen voran die Spitzenleistung und die mittlere Betriebsleistung, die für die richtige Dimensionierung einer neuen Anlage gebraucht werden.

Warum nicht-invasiv gerade im Bestand zählt

Die allermeisten Messungen finden an bestehenden, laufenden Anlagen statt. Dort ist ein invasiver Eingriff oft gar nicht möglich, ohne den Betrieb empfindlich zu stören. Ein Verwaltungsgebäude, eine Gewerbeliegenschaft oder eine Anlage mit sensibler Versorgung lässt sich nicht einfach für Tage abstellen, nur um einen Durchflusszähler einzubauen. Das clamp-on-basierte Ultraschallverfahren umgeht dieses Problem vollständig, weil es die Leitung unangetastet lässt.

Dazu kommt der zeitliche Aspekt. Ein Einbauzähler wäre eine dauerhafte Installation mit entsprechendem Aufwand, während die Ultraschallmessung als temporäre Messung angelegt ist. Die Sensoren werden für den Messzeitraum angebracht und danach rückstandslos wieder entfernt. Die Anlage bleibt im Originalzustand, nichts wird dauerhaft verändert. Diese Kombination aus Nicht-Invasivität, temporärem Charakter und dennoch hoher Genauigkeit macht das Verfahren zur natürlichen Wahl für eine Betriebsmessung im Bestand.

Datenübertragung und kontinuierliche Aufzeichnung

Während der Messung laufen die Werte kontinuierlich auf. Die Messtechnik gibt ihre Daten über standardisierte Schnittstellen aus, wie sie in der Gebäude- und Prozesstechnik üblich sind, und speist sie in die Auswerteplattform ein. So entsteht über die gesamte Messperiode ein durchgehender Datensatz, der später ausgewertet wird, ohne dass jemand vor Ort Werte ablesen müsste.

Diese durchgehende Aufzeichnung ist die Voraussetzung dafür, dass die Messung mehr liefert als eine Momentaufnahme. Nur wenn Volumenstrom und Temperaturen über zwei Wochen lückenlos vorliegen, lassen sich verlässliche Aussagen über Spitzen, Mittelwerte und die Abhängigkeit von der Witterung treffen. Die scheinbar unscheinbare Frage, wie die Daten vom Sensor in die Auswertung gelangen, ist damit ein wichtiger Teil der Messkette, denn eine Lücke in der Aufzeichnung wäre eine Lücke in der Aussage.

Ein Verfahren für viele Medien

Ein oft unterschätzter Vorzug des Verfahrens ist seine Vielseitigkeit. Weil die Messung allein über den Schall im strömenden Medium funktioniert, lässt es sich nicht nur an Heizungsleitungen einsetzen, sondern ebenso an Kaltwasser-, Kälte- und vielen weiteren Flüssigkeitsleitungen. Dieselbe Grundtechnik erfasst den Volumenstrom in einem Heizkreis genauso wie in einem Kaltwassersatz, solange das Medium den Schall gut leitet und die Rohrleitung für eine Ankopplung geeignet ist.

Das macht die Messtechnik zu einem universellen Werkzeug für die Gebäudetechnik. Ob es um die Auslegung einer Wärmepumpe, um die Beurteilung einer Kälteanlage oder um die Analyse eines Verteilnetzes geht, das Messprinzip bleibt dasselbe, nur die Randbedingungen ändern sich. Bei Kälteanlagen kommt allerdings die Besonderheit hinzu, dass die dampfdichte Isolation an den Messstellen fachgerecht geöffnet und wiederhergestellt werden muss, damit keine Kondensationsprobleme entstehen. Am Grundprinzip der berührungslosen Laufzeitmessung ändert das jedoch nichts, und genau diese Übertragbarkeit ist ein Grund, warum sich das Verfahren als Standard für Betriebsmessungen etabliert hat.

Warum ein Einbauzähler oft nicht in Frage kommt

Um den Wert der clamp-on-Technik einzuordnen, lohnt der Vergleich mit der Alternative. Ein fest eingebauter Durchflusszähler misst zwar direkt im Medium, verlangt aber einen erheblichen Eingriff. Die Leitung muss aufgetrennt, entleert und nach dem Einbau wieder gefüllt und entlüftet werden. Während dieser Zeit steht der betreffende Kreis still, und jede neue Verbindungsstelle ist eine potenzielle Schwachstelle für künftige Undichtigkeiten.

Für eine dauerhafte Verbrauchserfassung mag ein solcher Zähler die richtige Wahl sein. Für eine temporäre Betriebsmessung, die über zwei Wochen den Ist-Zustand einer Anlage erfassen soll, wäre er unverhältnismässig. Der Aufwand, die Kosten und das Betriebsrisiko stünden in keinem Verhältnis zum Zweck. Die Ultraschallmessung von aussen liefert die gleiche entscheidende Grösse, den Volumenstrom, ohne diesen Eingriff. Sie ist damit nicht nur bequemer, sondern in vielen Bestandssituationen die einzige praktikable Möglichkeit, überhaupt an belastbare Durchflussdaten zu kommen, ohne den Betrieb zu unterbrechen.

Kalibrierung und Vertrauen in die Zahl

Eine Messung ist nur so gut wie das Vertrauen, das man in ihre Zahlen setzen kann. Damit dieses Vertrauen berechtigt ist, muss die eingesetzte Messtechnik kalibriert und die Konfiguration auf die konkrete Leitung abgestimmt sein. Dazu gehört, dass der Aussendurchmesser, die Wandstärke und das Material der Leitung korrekt erfasst werden, denn diese Angaben gehen direkt in die Berechnung der Fliessgeschwindigkeit und des Querschnitts ein. Ein falsch eingegebener Rohrparameter kann die Messung systematisch verfälschen, auch wenn das Gerät selbst einwandfrei arbeitet.

Deshalb dokumentiert WENGET die relevanten Rohr- und Anlagendaten sorgfältig und prüft die Plausibilität der Messwerte bereits während der Installation. Zeigt die erste Kontrolle unstimmige Werte, wird die Messstelle korrigiert, bevor die eigentliche Messperiode beginnt. Diese Sorgfalt zu Beginn zahlt sich über die gesamten zwei Wochen aus, denn ein Fehler in der Konfiguration würde sonst den ganzen Datensatz entwerten. Vertrauen in die Zahl entsteht nicht durch das Gerät allein, sondern durch das saubere Zusammenspiel von kalibrierter Technik, korrekter Konfiguration und fachkundiger Kontrolle.

Fazit

Die Ultraschallmessung von aussen ist das Rückgrat der nicht-invasiven Betriebsmessung. Sie erfasst die schwierigste und wichtigste Grösse, den Volumenstrom, ohne die Anlage anzutasten, und liefert bei fachgerechter Montage Werte, die für die Auslegung von Heizungen und Kälteanlagen mehr als genau genug sind. Ihre Grenzen sind bekannt und lassen sich durch eine sorgfältige Wahl der Messstelle beherrschen. Wer verstehen will, warum WENGET eine Anlage vermessen kann, ohne sie stillzulegen, findet hier die Antwort: Es ist der Schall, der durch die Wand schaut. Und weil die Genauigkeit an der Montage hängt und nicht am blossen Gerät, ist die fachgerechte Installation durch erfahrene Messtechniker der Kern der Leistung, nicht ein Detail am Rande.
