Gemessen oder gerechnet: Was Kvs-proportionale Verteilung leistet, und wo ihre Grenzen sind

Eine Betriebsmessung soll zeigen, wie sich die Wärme in einem Gebäude auf die einzelnen Verbraucher verteilt. In der idealen Welt würde man jeden einzelnen Abgang direkt messen. In der Praxis ist das oft weder möglich noch wirtschaftlich, weil nicht jede Leitung eine geeignete Messstelle bietet. Deshalb kombiniert eine seriöse Auswertung gemessene Werte mit rechnerisch verteilten Anteilen. Ein verbreitetes Verfahren dafür ist die Kvs-proportionale Verteilung. Dieser Artikel erklärt, was dahintersteckt, wo die Methode ihren berechtigten Platz hat und wo ihre Grenzen liegen, damit man einen Bericht richtig liest.

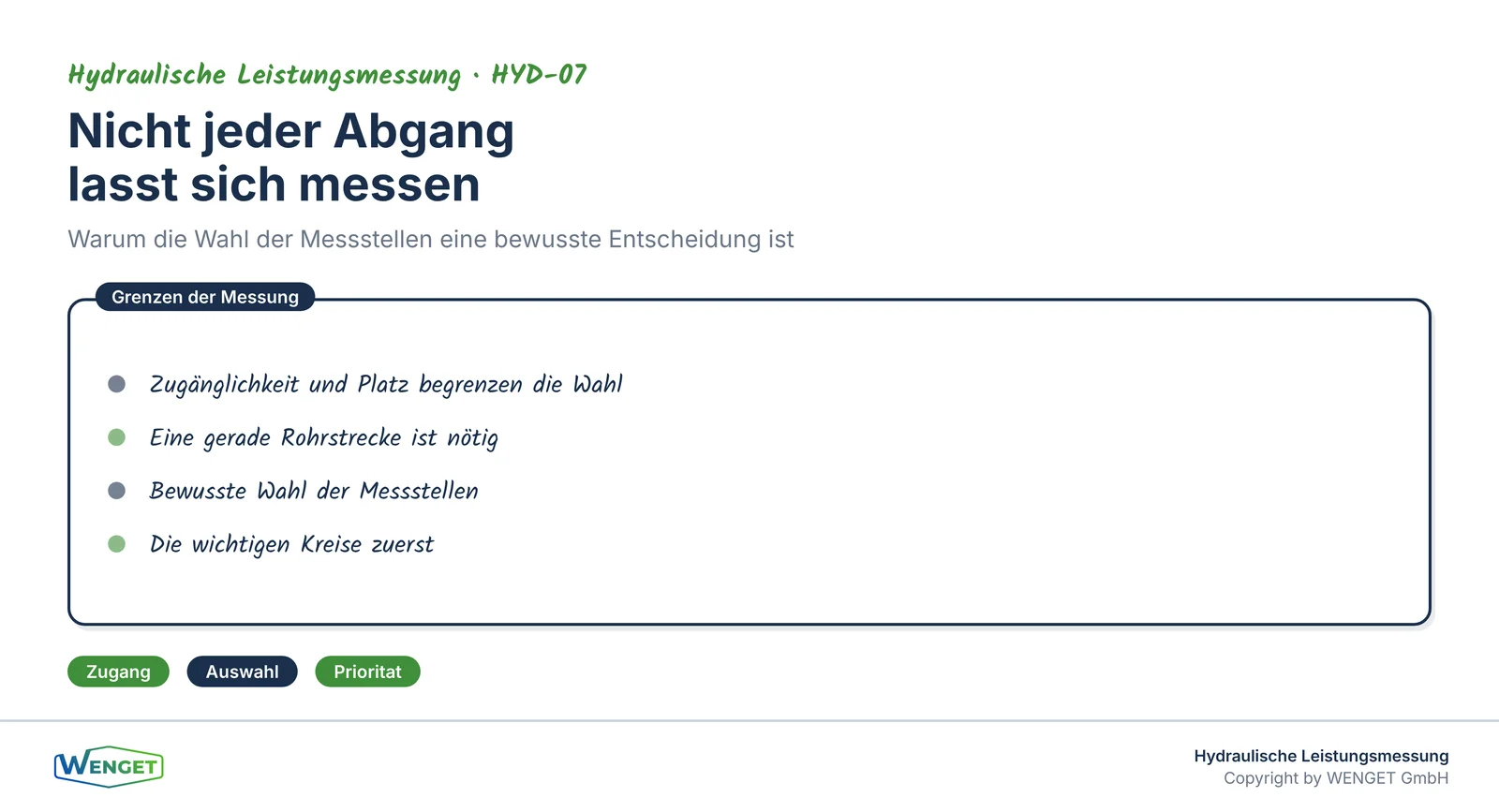

Der Wunsch, alles zu messen, und die Realität

Bevor man über Methoden spricht, lohnt der Blick auf das Ziel. Eine Verteilungsanalyse soll zeigen, wohin die Wärme im Gebäude fliesst, welche Bereiche viel und welche wenig Energie beziehen und ob die Verteilung im Gleichgewicht ist. Diese Information ist die Grundlage für einen hydraulischen Abgleich, für das Erkennen von über- und unterversorgten Bereichen und für die Beurteilung, ob die Anlage überhaupt sinnvoll betrieben wird. Umso wichtiger ist es, dass die zugrunde liegenden Zahlen verlässlich sind.

Im Idealfall hätte jeder Heizkreisabgang seinen eigenen Wärmezähler, und die Verteilung der Energie im Gebäude wäre lückenlos gemessen. Die Realität sieht anders aus. Viele Abgänge liegen an Stellen, an denen sich kein Ultraschallsensor sauber anbringen lässt, etwa direkt hinter Bögen, in beengten Verhältnissen oder an Leitungen mit ungünstigem Material. Andere sind so kurz oder verwinkelt, dass keine ausreichende Beruhigungsstrecke für eine genaue Messung zur Verfügung steht.

Eine temporäre Betriebsmessung arbeitet zudem mit einer begrenzten Zahl von Messstellen, denn jede zusätzliche Messstelle bedeutet mehr Aufwand und Kosten. Deshalb wird bewusst entschieden, welche Abgänge direkt gemessen werden, meist die grössten und aussagekräftigsten, und welche rechnerisch abgeleitet werden. Diese Kombination aus Messung und Berechnung ist kein Notbehelf, sondern ein etabliertes Vorgehen. Entscheidend ist, dass im Bericht klar erkennbar bleibt, welcher Wert gemessen und welcher gerechnet wurde.

Was der Kvs-Wert beschreibt

Um die rechnerische Verteilung zu verstehen, muss man den Kvs-Wert kennen. Er ist eine Kennzahl aus der Ventiltechnik und beschreibt, wie viel Wasser bei einem definierten Druckverlust durch ein voll geöffnetes Ventil strömt. Vereinfacht gesagt ist der Kvs-Wert ein Mass für die hydraulische Durchlassfähigkeit eines Ventils oder einer Regelarmatur. Ein grosser Kvs-Wert bedeutet, dass viel Wasser durchfliessen kann, ein kleiner Kvs-Wert entsprechend wenig.

Der Kvs-Wert ist eine feste Geräteeigenschaft, die der Hersteller angibt. Er beschreibt das Bauteil, nicht den momentanen Betriebszustand. In einer Heizungsanlage bestimmen die Kvs-Werte der einzelnen Abgänge zusammen mit den anliegenden Druckverhältnissen, wie sich der Gesamtvolumenstrom auf die verschiedenen Stränge aufteilt, wenn alle Ventile in einer bestimmten Stellung stehen. Genau diese Eigenschaft macht den Kvs-Wert zu einem naheliegenden Ansatz, um eine gemessene Gesamtmenge rechnerisch auf einzelne Abgänge zu verteilen.

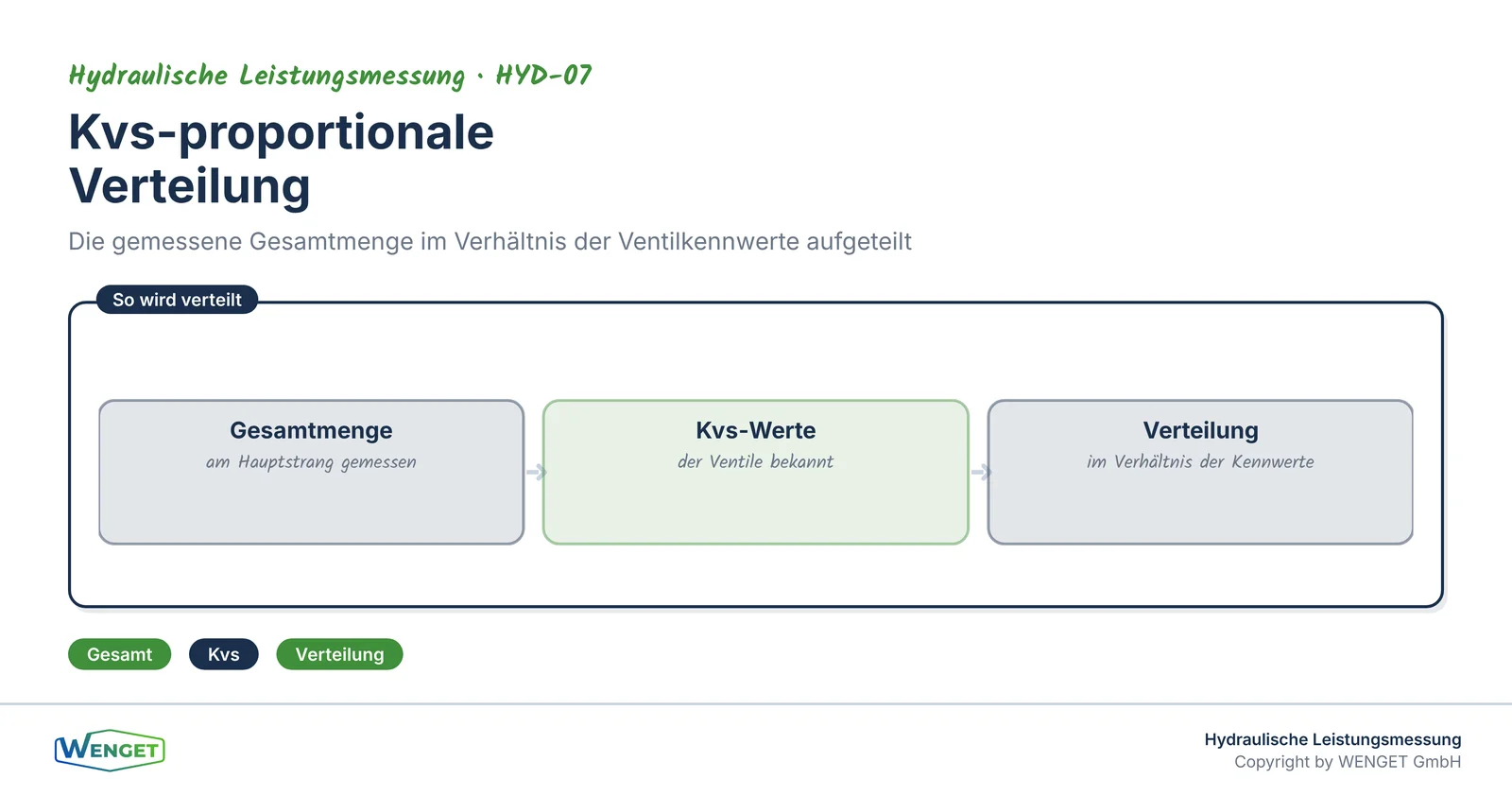

Wie die Kvs-proportionale Verteilung funktioniert

Die Idee ist einfach: Man misst den Volumenstrom oder die Energie an einer übergeordneten Stelle, etwa im Hauptstrang, und verteilt diese Gesamtmenge anschliessend im Verhältnis der Kvs-Werte auf die einzelnen Abgänge. Ein Abgang mit doppelt so grossem Kvs-Wert erhält rechnerisch den doppelten Anteil. So lässt sich aus wenigen gemessenen Werten und den bekannten Kvs-Werten eine vollständige Aufteilung der Energie über alle Abgänge konstruieren.

Das Verfahren hat einen klaren Vorteil: Es liefert mit geringem Messaufwand ein vollständiges Bild der Verteilung. Statt an jedem einzelnen Abgang eine eigene Messstelle einrichten zu müssen, genügt eine übergeordnete Messung, aus der sich die Anteile rechnerisch ableiten lassen. Das spart Zeit und Kosten und macht eine Verteilungsanalyse auch dort möglich, wo nicht jeder Strang zugänglich ist. Für eine erste Einordnung, welche Bereiche eines Gebäudes grob welchen Anteil am Verbrauch haben, ist das oft ausreichend. In einem realen Bericht kann es dann etwa heissen, dass von mehreren Abgängen nur ein Teil direkt gemessen und der Rest über eine Kvs-proportionale Verteilung ermittelt wurde. Das ist ein legitimes Vorgehen, solange es transparent gemacht wird und man die damit verbundenen Annahmen kennt.

Die stille Annahme hinter der Methode

Jede Rechnung beruht auf Annahmen, und bei der Kvs-proportionalen Verteilung ist die zentrale Annahme, dass sich die Abgänge tatsächlich entsprechend ihren Kvs-Werten verhalten. Das setzt voraus, dass an allen Abgängen ähnliche Druckverhältnisse anliegen und dass die Ventile in einer definierten, bekannten Stellung stehen. Nur dann teilt sich der Volumenstrom sauber im Verhältnis der Kvs-Werte auf.

In der Praxis ist diese Voraussetzung oft nur teilweise erfüllt. Regelventile stehen selten alle in derselben Stellung, denn sie regeln ja gerade nach dem momentanen Wärmebedarf. Die Druckverhältnisse im Netz sind nicht überall gleich, sondern hängen von der Länge der Leitungen, von Höhenunterschieden und vom Zustand der Hydraulik ab. Die Kvs-proportionale Verteilung bildet deshalb einen idealisierten Zustand ab, nicht unbedingt den realen Betrieb in jedem Moment. Sie ist eine plausible Annäherung, aber sie ersetzt keine Messung am einzelnen Abgang.

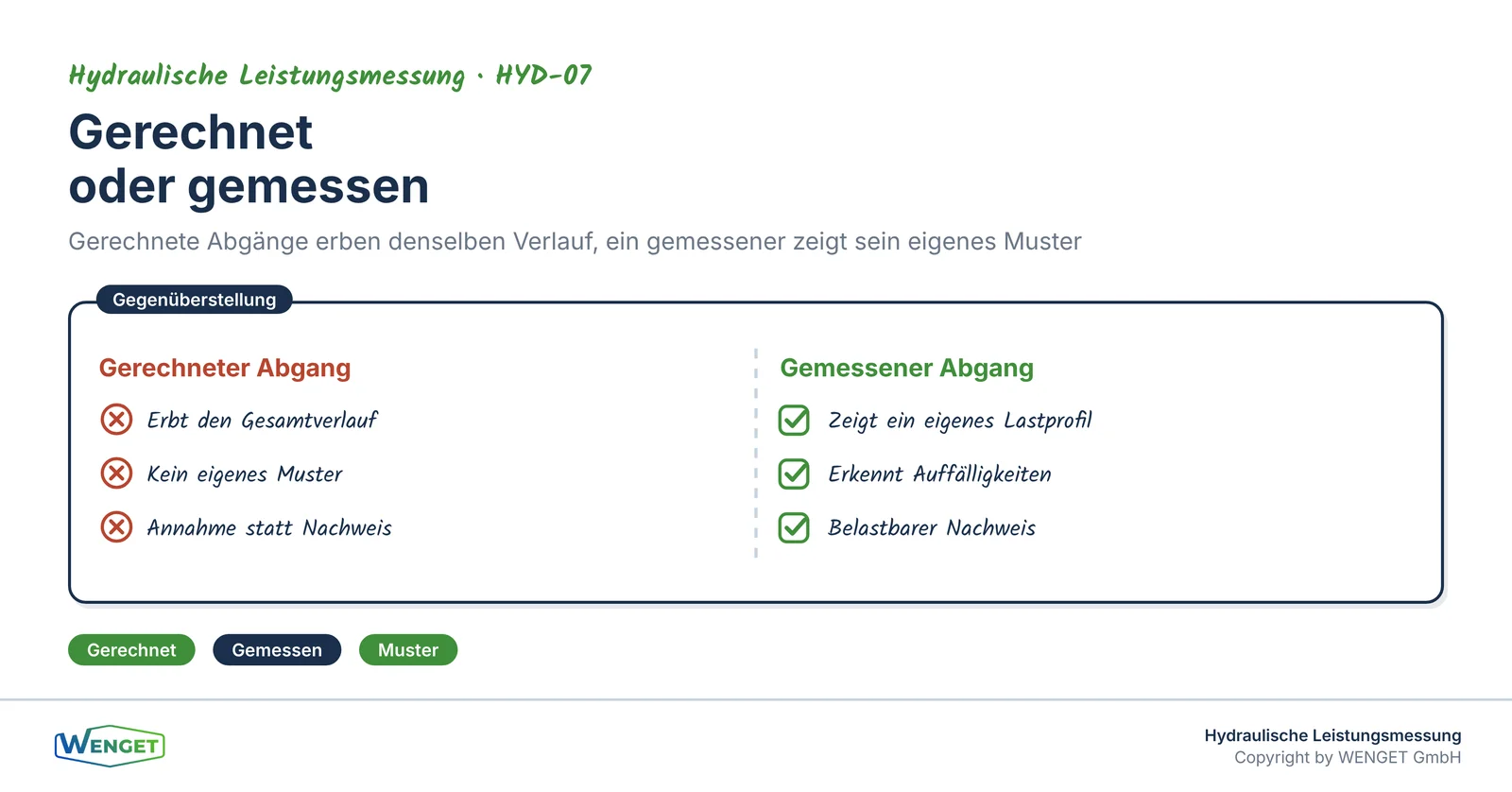

Warum rechnerisch verteilte Kreise identisch aussehen

Ein aufschlussreiches Merkmal zeigt sich, wenn man einen Bericht mit rechnerisch verteilten Abgängen genau liest. Kreise, die über dieselbe Kvs-proportionale Methode aus derselben Gesamtmenge abgeleitet wurden, weisen häufig auffällig ähnliche oder sogar identische relative Verläufe auf. Das ist kein Zufall und kein Fehler, sondern eine unmittelbare Folge der Methode: Wenn mehrere Abgänge aus demselben gemessenen Gesamtwert nach festen Verhältnissen berechnet werden, erben sie zwangsläufig dessen zeitlichen Verlauf.

Wer das nicht weiss, könnte aus solchen gleichförmigen Kurven falsche Schlüsse ziehen und meinen, die Abgänge verhielten sich real identisch. Tatsächlich sagt die Übereinstimmung nur, dass sie aus derselben Rechnung stammen. Ein direkt gemessener Abgang zeigt dagegen sein eigenes, individuelles Verhalten mit allen realen Schwankungen. Dieser Unterschied ist ein wichtiger Lesehinweis: Auffällig glatte oder untereinander identische Verläufe deuten auf gerechnete, nicht auf gemessene Werte hin. Ein sauberer Bericht macht diese Unterscheidung ohnehin explizit.

Wo die Grenzen wirklich wehtun

Die Grenzen der Methode werden dort relevant, wo es auf das individuelle Verhalten eines einzelnen Abgangs ankommt. Will man zum Beispiel herausfinden, ob ein bestimmter Strang unterversorgt ist, ob an einem Abgang ein hydraulisches Problem vorliegt oder ob eine einzelne Regelstrecke schlecht eingestellt ist, dann hilft ein rechnerisch verteilter Wert nicht weiter. Er kann ein solches Problem gar nicht zeigen, weil er das Verhalten des Abgangs nicht misst, sondern aus dem Gesamtverhalten ableitet.

Gerade die interessanten Anomalien, etwa eine viel zu kleine Spreizung an einem einzelnen Kreis oder eine ungleichmässige Verteilung zwischen zwei Strängen, lassen sich nur an direkt gemessenen Abgängen erkennen. Deshalb ist die Wahl, welche Abgänge gemessen werden, so wichtig. Sie sollte sich an den Fragen orientieren, die der Bericht beantworten soll. Wo ein konkreter Verdacht auf ein hydraulisches Problem besteht, muss dort gemessen werden, wo es auftritt, und darf nicht durch eine Rechnung überdeckt werden, die alle Abgänge glättet.

Wie man einen Bericht richtig liest

Für den Leser eines Messberichts ergeben sich daraus einige einfache Prüffragen. Erstens: Welche Werte sind gemessen und welche gerechnet? Ein guter Bericht kennzeichnet das eindeutig. Zweitens: Passt die Zahl der Messstellen zu den Fragen, die beantwortet werden sollen? Wenn eine Aussage über einen bestimmten Abgang getroffen wird, sollte dieser möglichst gemessen sein. Drittens: Sehen mehrere Abgänge verdächtig identisch aus? Dann handelt es sich vermutlich um rechnerisch verteilte Kreise, deren Übereinstimmung methodisch bedingt ist.

Mit diesen Fragen lässt sich der Aussagegehalt eines Berichts realistisch einschätzen. Die Kvs-proportionale Verteilung ist ein nützliches Werkzeug, um mit begrenztem Aufwand ein Gesamtbild zu zeichnen, aber sie ist kein Ersatz für die direkte Messung dort, wo es darauf ankommt. Wer beides auseinanderhalten kann, zieht aus einem Bericht die richtigen Schlüsse und vermeidet es, einer gerechneten Kurve mehr Bedeutung beizumessen, als sie tragen kann.

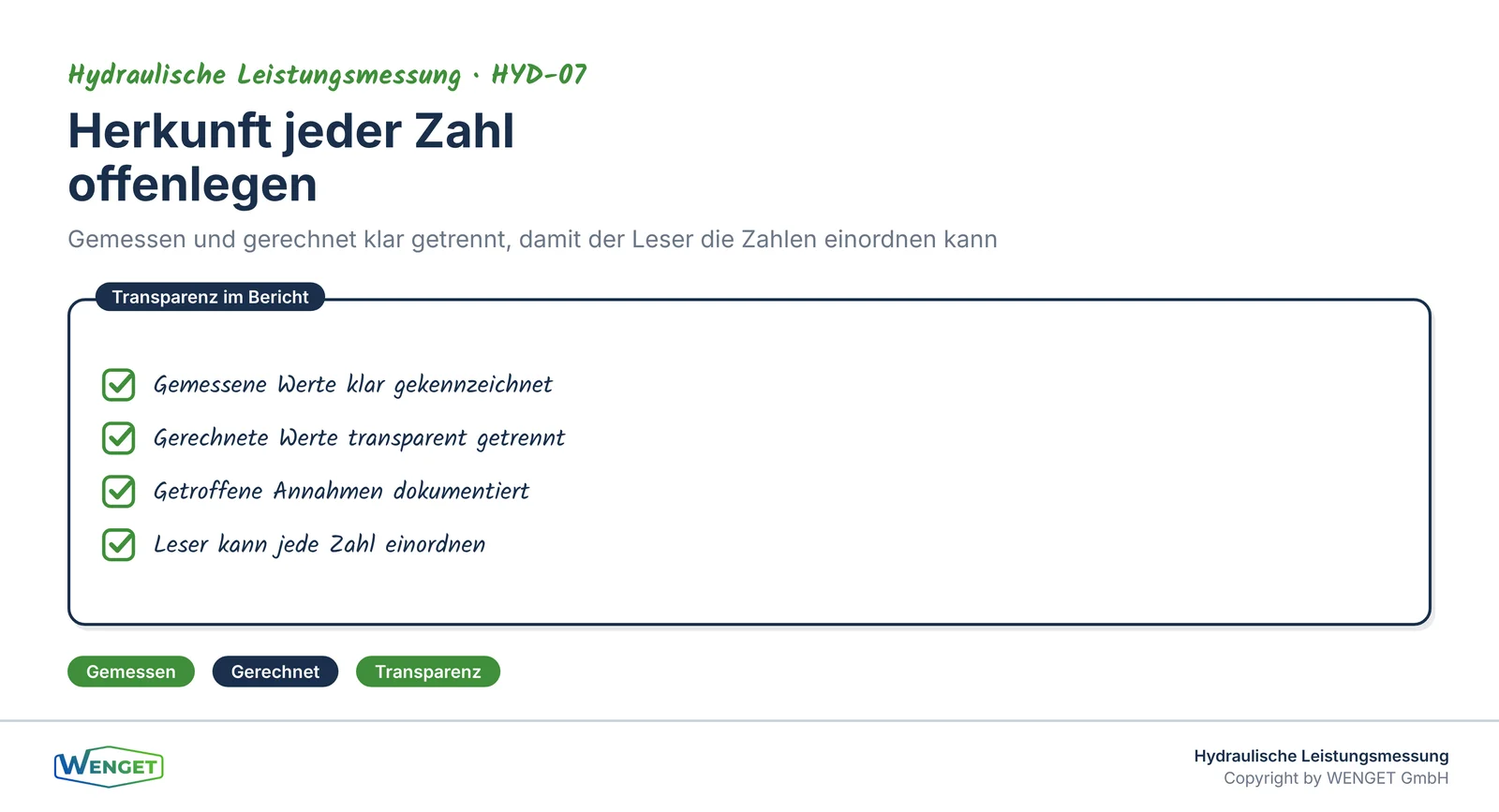

Der richtige Umgang: Transparenz statt Scheingenauigkeit

Die eigentliche Qualität einer Auswertung zeigt sich nicht darin, dass jeder Abgang eine Zahl bekommt, sondern darin, dass die Herkunft jeder Zahl klar ist. Eine gemessene Grösse und eine gerechnete Grösse haben einen unterschiedlichen Aussagewert, und dieser Unterschied darf nicht verwischt werden. Ein Bericht, der eine Kvs-proportionale Verteilung offen als solche ausweist, ist ehrlicher und am Ende nützlicher als einer, der aus wenigen Messungen den Anschein einer flächendeckenden Messung erzeugt.

Für WENGET bedeutet das, den Kunden nicht mit einer scheinbaren Präzision zu beeindrucken, sondern ihm eine belastbare Grundlage zu geben. Dazu gehört, offenzulegen, wo gemessen und wo gerechnet wurde, und die Messstellen dort zu setzen, wo die Fragen des Kunden es verlangen. Nur so wird aus einer Verteilungsrechnung ein Werkzeug, das trägt, statt zu einer Zahlenkulisse zu werden, die mehr verspricht, als sie halten kann.

Kvs, Kv und die Ventilautorität

Um den Kvs-Wert richtig einzuordnen, hilft ein Blick auf zwei verwandte Begriffe. Der Kv-Wert beschreibt den Durchfluss bei einer bestimmten Teilöffnung des Ventils, während der Kvs-Wert den Durchfluss bei vollständiger Öffnung angibt. Ein Regelventil bewegt sich im Betrieb also entlang seiner Kennlinie zwischen nahezu geschlossen und ganz offen, und nur im vollständig geöffneten Zustand entspricht sein Durchlass dem Kvs-Wert. Eine Verteilung, die allein mit den Kvs-Werten rechnet, unterstellt damit implizit, dass alle Ventile weit geöffnet sind, was im realen Regelbetrieb selten zutrifft.

Dazu kommt der Begriff der Ventilautorität, der beschreibt, wie stark ein Ventil den Volumenstrom in seinem Kreis tatsächlich beeinflussen kann. Ist die Autorität gering, wirkt sich eine Änderung der Ventilstellung kaum auf den Durchfluss aus, und die Regelung wird träge und ungenau. Diese Feinheiten zeigen, dass die Verteilung des Wassers in einem realen Netz von mehr abhängt als nur von den nominellen Kvs-Werten. Sie sind ein weiterer Grund, warum eine Kvs-proportionale Rechnung eine Annäherung bleibt und die direkte Messung an einem kritischen Abgang nicht ersetzen kann.

Ein Gedankenbeispiel zur Veranschaulichung

Ein einfaches Gedankenbeispiel macht die Grenzen greifbar. Angenommen, ein Verteiler versorgt mehrere Abgänge, von denen nur der grösste direkt gemessen wird, während die übrigen über ihre Kvs-Werte aus der gemessenen Gesamtmenge abgeleitet werden. Solange alle Kreise ähnlich betrieben werden, ergibt die Rechnung ein plausibles Bild. Nun sei aber an einem der gerechneten Abgänge ein Ventil verstellt oder ein Strang teilweise verstopft. Real würde dort deutlich weniger Wasser fliessen, doch die Kvs-proportionale Rechnung weiss davon nichts und schreibt diesem Abgang unverändert seinen rechnerischen Anteil zu.

Das Ergebnis wäre ein Bericht, der einen Abgang als normal versorgt ausweist, obwohl er in Wirklichkeit unterversorgt ist. Der Fehler bliebe unsichtbar, weil er in der Methode selbst begründet liegt und nicht in einem Messfehler. Genau deshalb muss dort gemessen werden, wo ein Problem vermutet wird. Das Gedankenbeispiel ist bewusst allgemein gehalten und beschreibt keinen konkreten Kunden, es zeigt aber das Grundmuster, das jeder Leser eines Verteilungsberichts im Hinterkopf behalten sollte.

Wann sich zusätzliche Messstellen lohnen

Aus all dem folgt eine praktische Konsequenz für die Planung einer Messung. Wenn der Verdacht auf ein hydraulisches Problem an einem bestimmten Abgang besteht oder wenn eine Entscheidung gerade von dessen realem Verhalten abhängt, lohnt sich eine zusätzliche Messstelle, auch wenn sie Mehraufwand bedeutet. Die Kosten einer weiteren Messstelle sind gering im Vergleich zu einer Fehlentscheidung, die auf einem gerechneten und damit blinden Wert beruht.

Umgekehrt wäre es übertrieben, jeden noch so kleinen Abgang messen zu wollen, wenn für ihn eine grobe Einordnung genügt. Die Kunst liegt darin, die Messstellen so zu setzen, dass die wichtigen Fragen mit gemessenen Daten beantwortet werden und die weniger kritischen Bereiche mit vertretbarem Aufwand rechnerisch abgedeckt bleiben. Diese Abwägung gehört zur Planung einer Messung und wird idealerweise vorab gemeinsam mit dem Kunden getroffen, damit der spätere Bericht genau die Fragen beantwortet, die für ihn wirklich zählen.

Fazit

Die Kvs-proportionale Verteilung ist ein etabliertes und sinnvolles Verfahren, um aus wenigen gemessenen Werten ein vollständiges Bild der Energieverteilung zu konstruieren. Sie hat ihren berechtigten Platz überall dort, wo eine grobe Aufteilung genügt und nicht jeder Abgang direkt gemessen werden kann. Ihre Grenze liegt dort, wo es auf das individuelle Verhalten eines einzelnen Kreises ankommt, denn ein gerechneter Wert kann kein reales Problem an genau diesem Abgang zeigen. Wer einen Bericht mit diesem Wissen liest, erkennt gemessene und gerechnete Werte, versteht identische Verläufe als methodisches Merkmal und zieht die richtigen Schlüsse. Am Ende zählt nicht, dass jede Leitung eine Zahl trägt, sondern dass klar ist, woher diese Zahl kommt.

Sie haben Fragen dazu?

Sie möchten einen Messbericht richtig lesen und gemessene von gerechneten Werten unterscheiden können? Wir legen offen, woher jede Zahl stammt, und stimmen den Detaillierungsgrad vorab mit Ihnen ab. Sprechen Sie mit uns. Weitere Fachbeiträge finden Sie unter wenget.ch/insights.
