Retrofit oder Neubau? Eine ehrliche Entscheidungshilfe für HLK-Sanierungen

«Die Anlage ist dreissig Jahre alt, die muss raus.» Dieser Satz fällt in fast jedem Sanierungsprojekt, und in etwa der Hälfte der Fälle ist er falsch. Nicht weil alte Anlagen gut wären, sondern weil das Alter allein nichts darüber aussagt, ob ein Ersatz die wirtschaftlichste Lösung ist. Eine sorgfältig gewartete Anlage kann nach dreissig Jahren in besserem Zustand sein als eine vernachlässigte nach fünfzehn.

Zwischen «alles neu» und «nichts tun» liegt ein breites Feld: die Ertüchtigung bestehender Anlagen, das Retrofit. Genau dieses Feld wird in der ersten Diskussion meist übersprungen, weil ein Komplettersatz einfacher zu planen und zu beauftragen ist als eine differenzierte Teilerneuerung. Dieser Artikel liefert einen Kriterienkatalog, mit dem sich für jede Anlagengruppe begründen lässt, ob sie erhalten, ertüchtigt oder ersetzt werden soll, und er zeigt, warum diese Beurteilung eine anlagenweise und keine pauschale sein muss.

Warum die Entscheidung Struktur braucht

Die Frage nach Retrofit oder Ersatz wird selten mit einer sauberen Grundlage entschieden. Häufig gibt der Zustand eines einzelnen, gut sichtbaren Bauteils den Ausschlag, etwa ein tropfender Kessel oder ein defekter Antrieb, und von diesem Einzelbefund wird auf die gesamte Anlage geschlossen. Genauso häufig entscheidet der erste Eindruck eines beauftragten Installateurs, der aus nachvollziehbaren Gründen zum Ersatz neigt, weil ein Neubau einfacher zu offerieren und zu garantieren ist als ein Eingriff in Bestehendes.

Eine belastbare Entscheidung braucht deshalb zwei Dinge. Sie braucht eine Bestandsaufnahme, die den tatsächlichen Zustand jeder Anlagengruppe erfasst, und sie braucht einen einheitlichen Bewertungsmassstab, der für alle Gruppen gleich angewendet wird. Ohne diese Struktur wird nicht die beste Variante gewählt, sondern die am lautesten vertretene. Die folgenden Abschnitte liefern beides: die drei grundsätzlichen Optionen und die sechs Kriterien, mit denen sich jede Anlagengruppe einer davon zuordnen lässt.

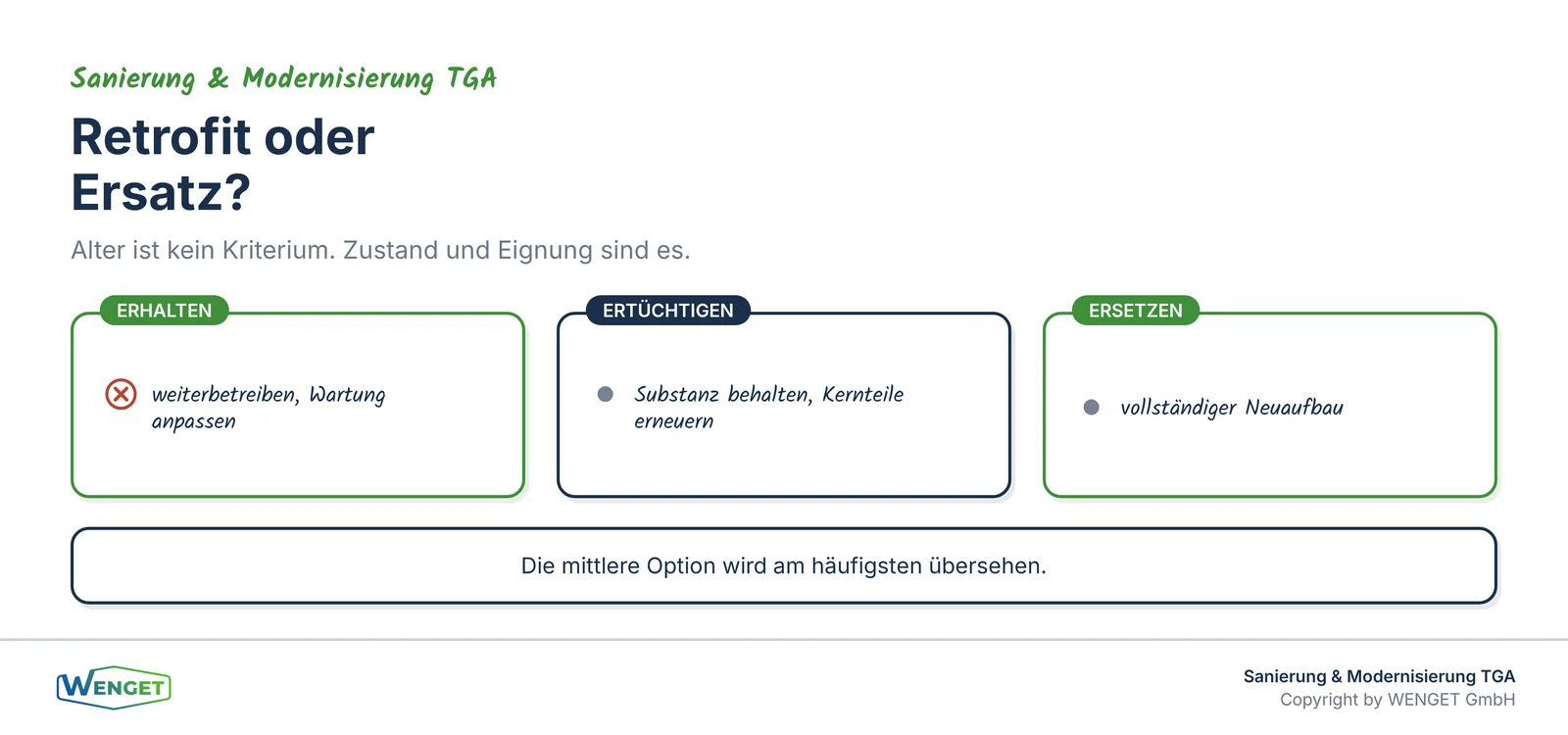

Drei Optionen statt zwei

Die Diskussion wird meist als Entweder-oder geführt. Tatsächlich gibt es drei Handlungsoptionen, und die mittlere wird am häufigsten übersehen.

Erhalten bedeutet, die Anlage weiterzubetreiben und die Instandhaltung anzupassen. Das ist die richtige Wahl, wenn die Anlage ihre Funktion erfüllt, die Restnutzungsdauer noch mehrere Jahre beträgt und keine energetische oder betriebliche Notwendigkeit besteht. Erhalten heisst nicht, nichts zu tun, sondern bewusst zu warten und den Zeitpunkt für den nächsten Schritt im Auge zu behalten.

Ertüchtigen bedeutet, die Substanz zu behalten und die entscheidenden Komponenten zu erneuern. Beispiele sind der Ersatz von Pumpen und Ventilen bei erhaltener Verteilung, die Erneuerung der Automationsstation bei erhaltener Feldebene oder der Austausch der Lüftungsgeräte bei erhaltenem Kanalnetz. Diese Option verbindet einen grossen Teil des energetischen Nutzens mit einem Bruchteil der Investition und des baulichen Eingriffs.

Ersetzen bedeutet den vollständigen Neuaufbau. Das ist zwingend, wenn die Substanz beschädigt ist, wenn die Anlage grundsätzlich falsch ausgelegt wurde oder wenn Sicherheits- und Normanforderungen anders nicht erfüllbar sind. Der Ersatz ist die teuerste und baulich aufwändigste Option, und gerade deshalb sollte er begründet und nicht als Standardannahme gewählt werden.

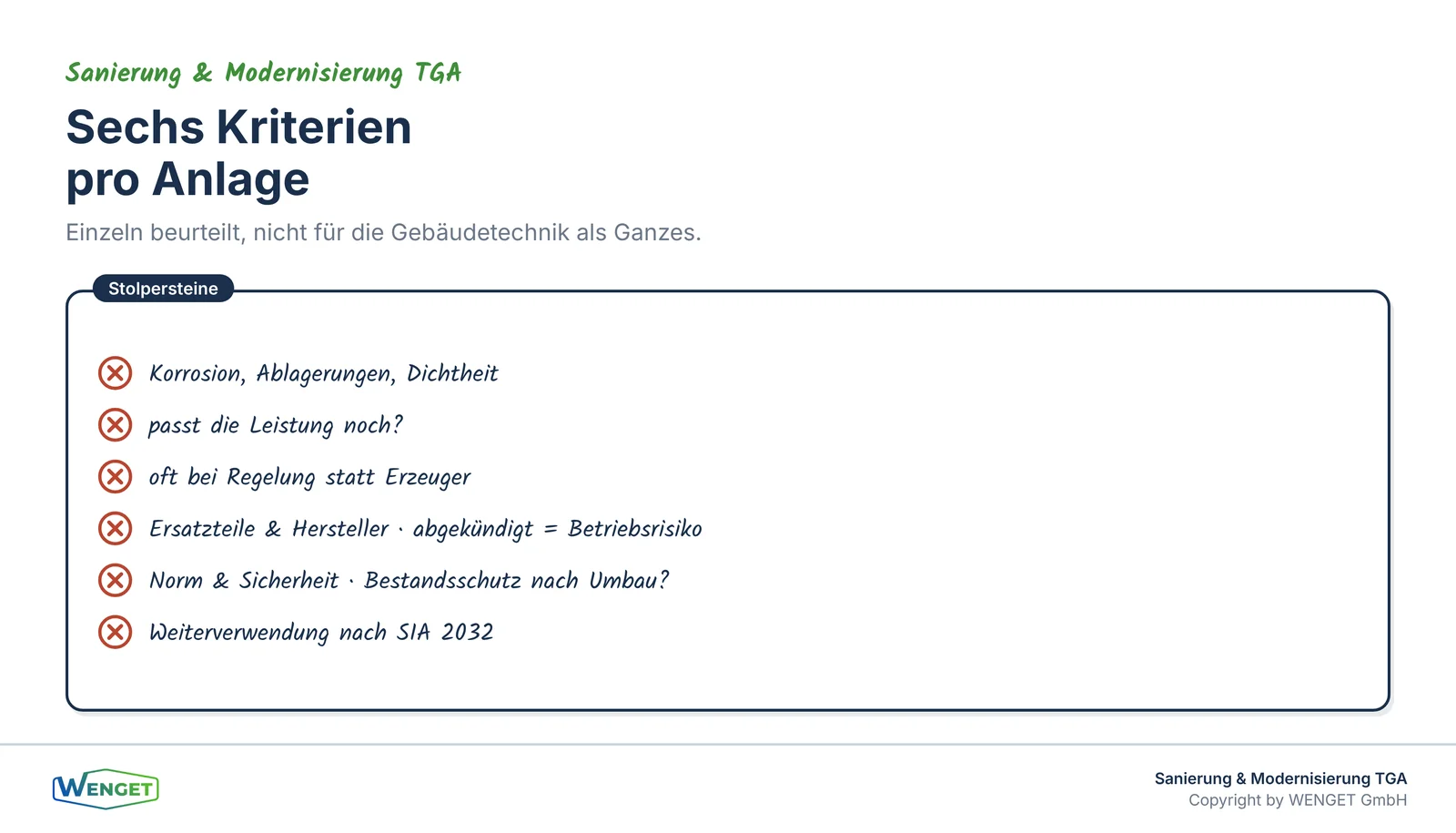

Der Kriterienkatalog

Sechs Kriterien führen in der Praxis zu einer belastbaren Zuordnung. Sie werden für jede Anlagengruppe einzeln beurteilt, nicht für die Gebäudetechnik als Ganzes. Erst diese getrennte Betrachtung macht sichtbar, dass ein Gebäude zugleich erhaltenswerte und ersatzbedürftige Teile enthalten kann.

Zustand der Substanz. Wie ist der Zustand von Leitungen, Kanälen, Verteilern, Schächten und Gehäusen? Korrosion, Ablagerungen und Undichtigkeiten sind Ausschlusskriterien für die Weiterverwendung. Ein optisch unauffälliges Rohrnetz ist noch kein Nachweis, hier lohnt sich eine stichprobenweise Untersuchung an repräsentativen Stellen.

Auslegung gegenüber Bedarf. Passt die installierte Leistung noch zur heutigen und zur absehbaren Nutzung? Eine massiv überdimensionierte Anlage ist selbst dann ein Problem, wenn sie technisch einwandfrei ist, weil sie im Teillastbereich ineffizient arbeitet und häufig taktet. Nach einer energetischen Sanierung der Hülle ist der Wärmebedarf oft deutlich kleiner als zur Bauzeit der Anlage.

Energetisches Potenzial. Welcher Verbrauch lässt sich mit welcher Massnahme einsparen? Häufig liegt der grösste Anteil nicht beim Erzeuger, sondern bei Regelung, Betriebszeiten und Hilfsenergie. Das spricht in vielen Fällen für die Ertüchtigung, weil sich mit einer erneuerten Regelung und einem hydraulischen Abgleich ein grosser Teil des Potenzials ohne Erzeugertausch heben lässt.

Ersatzteil- und Herstellersituation. Sind Ersatzteile verfügbar, wird das System noch unterstützt, gibt es mehr als einen Anbieter für Service und Erweiterung? Bei der Gebäudeautomation ist dieses Kriterium oft entscheidender als der technische Zustand, denn eine abgekündigte Steuerung ist ein Betriebsrisiko unabhängig von ihrem Zustand.

Norm- und Sicherheitsanforderungen. Erfüllt die Anlage die heute geltenden Anforderungen, und wenn nicht, gilt für sie Bestandsschutz? Bei Eingriffen in Schaltgerätekombinationen ist zu klären, ob die Anlage nach dem Umbau noch normkonform nach der Reihe SN EN 61439 ist und wer den Nachweis erbringt. Ein Eingriff kann den Bestandsschutz aufheben und damit Anforderungen auslösen, die vorher nicht galten.

Graue Energie und Kreislaufwirtschaft. Kanalnetze, Leitungen und Verteiler binden erhebliche Mengen an Material und Herstellungsenergie. Ihre Weiterverwendung ist ökologisch und wirtschaftlich oft die bessere Wahl, sofern die übrigen Kriterien es zulassen. SIA 2032 liefert die Grundlage, um diese graue Energie zu beziffern, statt sie nur zu beschwören.

Wo Retrofit besonders häufig die bessere Wahl ist

Verteilung und Kanalnetze. Rohrleitungen und Lüftungskanäle sind langlebig. Wenn Zustand und Dimensionierung stimmen, gibt es selten einen Grund, sie zu ersetzen. Die Dämmung dagegen lohnt sich fast immer zu erneuern, weil hier mit geringem Aufwand ein dauerhafter Verlust reduziert wird.

Feldebene der Gebäudeautomation. Fühler, Antriebe und Ventile lassen sich einzeln ersetzen. Ein vollständiger Austausch der Feldebene ist meist nur nötig, wenn die Signalarten oder die Verkabelung nicht mehr passen. Oft genügt es, die Automationsstation und einzelne Feldgeräte zu erneuern, während Verkabelung und Grossteil der Peripherie bestehen bleiben.

Schaltgerätekombinationen. Ein Schrank in gutem Zustand mit ausreichenden Reserven kann umgebaut werden. Voraussetzung ist ein sauberer Nachweis der Normkonformität nach dem Umbau. Fehlen die Reserven an Platz und Anschlüssen, kippt die Rechnung rasch zugunsten eines Ersatzes.

Wo Ersatz meist der richtige Weg ist

Wärmeerzeuger am Ende der Lebensdauer, insbesondere wenn gleichzeitig der Energieträger gewechselt werden soll. Ein Retrofit an einem fossilen Erzeuger verlängert eine Technologie, deren regulatorischer Horizont absehbar ist, und bindet Investitionen in einer Richtung, die mittelfristig ohnehin verlassen werden muss.

Automationsstationen mit abgekündigter Plattform. Wenn das Engineering-Werkzeug nicht mehr verfügbar ist oder nur ein einziger Anbieter die Anlage bearbeiten kann, ist die Abhängigkeit das eigentliche Problem. Der Ersatz durch eine Lösung mit offenen Schnittstellen zahlt sich über die Nutzungsdauer aus, weil er künftige Erweiterungen und den Anbieterwechsel wieder möglich macht.

Anlagen mit grundlegend falscher Auslegung. Eine Anlage, die für eine Nutzung gebaut wurde, die es nicht mehr gibt, lässt sich selten sinnvoll ertüchtigen. Hier würde man gute Investitionen an eine falsche Grundstruktur binden. Ein Büro, das zum Wohnhaus wird, oder eine Produktionshalle, die zum Verkaufsraum umgenutzt wird, stellt an Lüftung, Kühlung und Regelung andere Anforderungen, als die bestehende Anlage je erfüllen kann.

Wichtig ist, diese Zuordnung nicht als starres Schema zu verstehen. Es gibt Fälle, in denen ein einzelnes Kriterium so schwer wiegt, dass es die übrigen übersteuert. Eine abgekündigte Automationsplattform kann den Ersatz einer technisch einwandfreien Anlage rechtfertigen, und umgekehrt kann ein besonders gut erhaltenes, hochwertiges Kanalnetz den Erhalt einer Anlage tragen, die man sonst ersetzen würde. Die Kriterien liefern die Struktur, das fachliche Urteil bleibt notwendig.

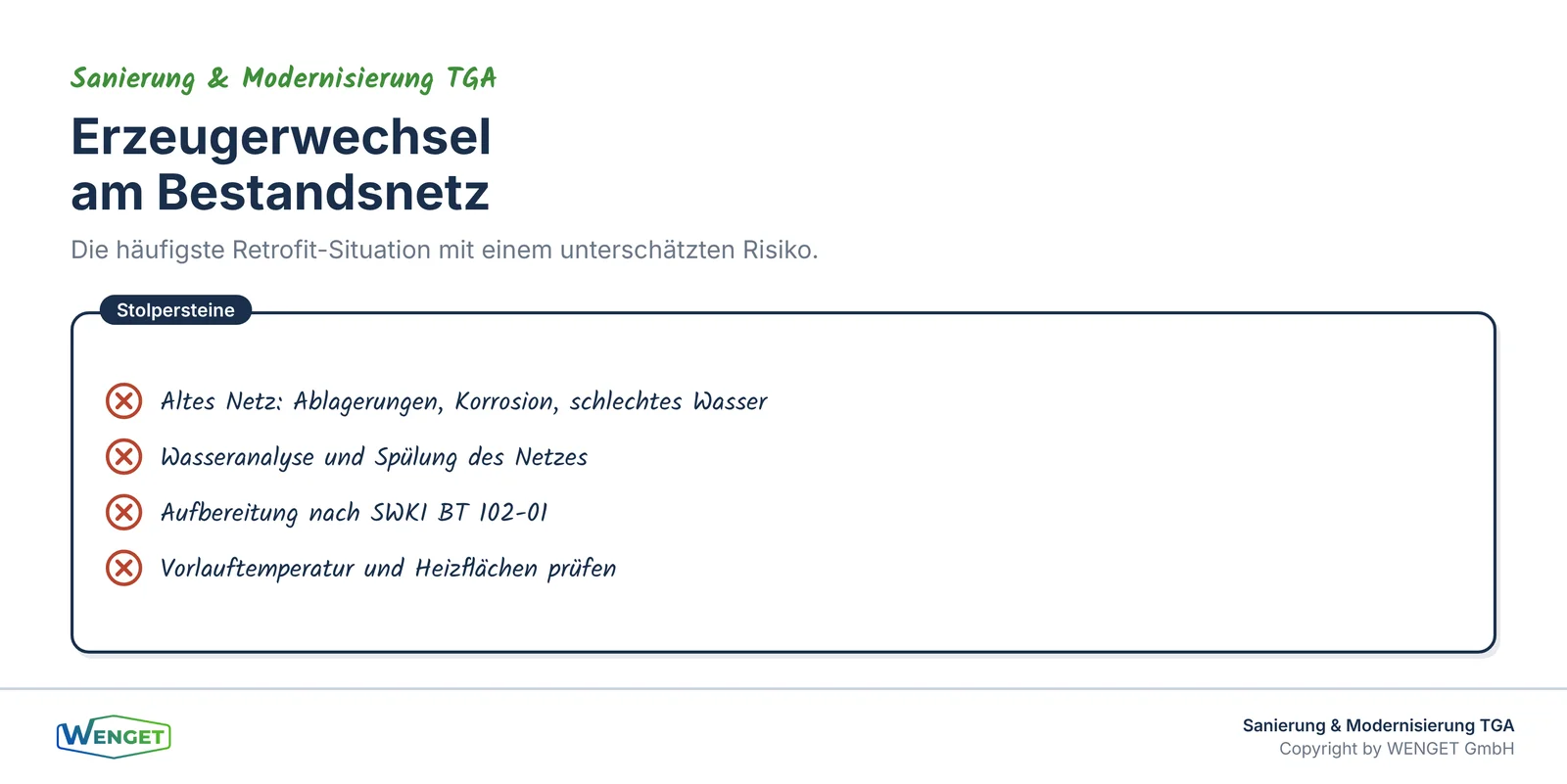

Der Erzeugerwechsel und das Bestandsnetz

Ein Sonderfall verdient Aufmerksamkeit: der Wechsel des Wärmeerzeugers bei erhaltenem Verteilnetz. Er ist die häufigste Retrofit-Situation überhaupt und birgt ein unterschätztes Risiko.

Ein altes Heizungsnetz enthält Ablagerungen, Korrosionsprodukte und häufig eine Wasserqualität, die neuen Komponenten schadet. Moderne Wärmeerzeuger, insbesondere Wärmepumpen mit Plattenwärmetauschern, reagieren empfindlicher auf Verschmutzung und Wasserinhaltsstoffe als ein alter Kessel, der mit grosszügigen Querschnitten und hohen Temperaturen gutmütig über solche Probleme hinwegging.

Zum Erzeugerwechsel gehören deshalb eine Analyse des Heizungswassers, eine Spülung oder Reinigung des Netzes und gegebenenfalls eine Aufbereitung nach den Vorgaben der SWKI-Richtlinie BT 102-01 zur Wasserbeschaffenheit für Gebäudetechnik-Anlagen. Diese Positionen kosten wenig gegenüber der Investition und verhindern Schäden, die sonst erst nach der Garantiezeit sichtbar werden. Wer sie streicht, um kurzfristig zu sparen, riskiert einen Schaden, dessen Behebung ein Vielfaches kostet.

Zum gleichen Themenkreis gehört die Frage der Temperaturen. Ein bestehendes Netz war oft für hohe Vorlauftemperaturen ausgelegt, während eine Wärmepumpe umso effizienter arbeitet, je tiefer die Vorlauftemperatur liegt. Vor dem Entscheid für den Erhalt des Netzes gehört deshalb geprüft, ob die vorhandenen Heizflächen die geforderte Leistung auch bei tieferer Temperatur abgeben. Oft genügt der Ersatz einzelner unterdimensionierter Heizkörper, manchmal ist ein hydraulischer Abgleich mit angepasster Regelung die ganze nötige Massnahme. Diese Prüfung entscheidet darüber, ob der Erzeugerwechsel die erwartete Effizienz überhaupt erreichen kann.

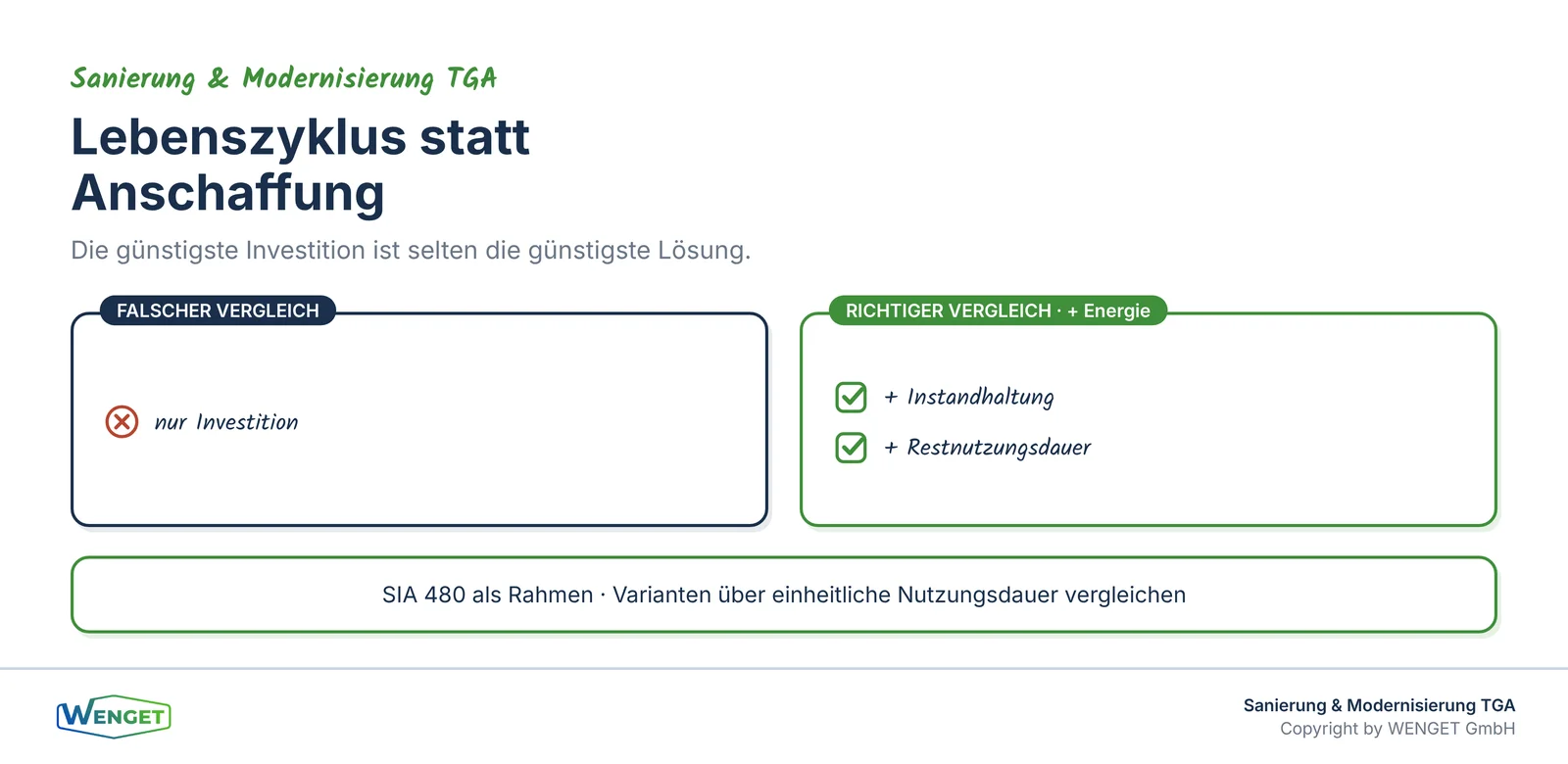

Die Rechnung, die den Ausschlag gibt

Am Ende steht ein Vergleich der Lebenszykluskosten über einen einheitlichen Betrachtungszeitraum. Verglichen werden nicht Investitionen, sondern Investition, Energie, Instandhaltung, Instandsetzung und die zu erwartende Restnutzungsdauer. SIA 480 liefert dafür den methodischen Rahmen, und die paritätisch erarbeiteten Lebensdauertabellen der Gebäudetechnik geben Orientierungswerte für die anzusetzenden Nutzungsdauern.

Zwei Fallstricke sind zu vermeiden. Erstens dürfen die Varianten nicht unterschiedlich lange Nutzungsdauern haben, ohne dass dies rechnerisch berücksichtigt wird. Eine Variante, die nach fünfzehn Jahren erneut investiert werden muss, ist mit einer, die dreissig Jahre hält, nur über eine einheitliche Betrachtung vergleichbar. Zweitens gehört die Unsicherheit sichtbar gemacht: Eine Sensitivitätsbetrachtung mit variierenden Energiepreisen und Nutzungsdauern zeigt, wie robust die Empfehlung ist. Eine Empfehlung, die nur bei einem bestimmten Energiepreis gilt, ist keine belastbare Empfehlung.

Drei häufige Fehler bei dieser Entscheidung

Drei Fehler prägen die Praxis. Der erste ist das Urteil nach Alter statt nach Zustand. Eine Jahreszahl ersetzt keine Beurteilung, und sie führt regelmässig dazu, dass gut erhaltene Substanz weggeworfen und Geld an der falschen Stelle ausgegeben wird.

Der zweite Fehler ist die pauschale Entscheidung für das ganze Gebäude. Wer die Gesamtanlage als Block betrachtet, verschenkt die Möglichkeit, erhaltenswerte Teile zu behalten und nur das wirklich Notwendige zu ersetzen. Die Entscheidung gehört anlagengruppenweise getroffen.

Der dritte Fehler ist der Investitionsvergleich statt der Lebenszyklusbetrachtung. Die günstigste Investition ist selten die günstigste Lösung. Wer nur die Anschaffung vergleicht, wählt oft die Variante, die im Betrieb am meisten kostet, und merkt es erst Jahre später, wenn die Energie- und Instandhaltungsrechnungen den scheinbaren Anfangsvorteil längst aufgezehrt haben.

Querverweise zu unseren Fachserien

• Wie die Grundlagen für diese Entscheidung erhoben werden, zeigt Teil 1 unserer Serie zum Sanierungsfahrplan.
• Die Reihenfolge und Etappierung der Massnahmen behandelt Teil 2 derselben Serie.
• Warum graue Energie in der Gebäudetechnik ein handfestes Argument ist, vertieft unser Artikel zu Kreislaufwirtschaft in der TGA-Sanierung.
• Wie ein Heizungsersatz technisch und rechtlich vorbereitet wird, behandelt unser Artikel zum Weg raus aus Öl und Gas.

Fazit

Alter ist kein Kriterium, Zustand und Eignung sind es. Wer für jede Anlagengruppe einzeln prüft, wie es um Substanz, Auslegung, Energiepotenzial, Ersatzteilsituation, Normkonformität und graue Energie steht, kommt zu einer differenzierten Antwort statt zu einer pauschalen. In vielen Projekten lautet sie: die Verteilung bleibt, der Erzeuger geht, die Automation wird erneuert. Das ist weniger spektakulär als ein Komplettersatz, schont die graue Energie und ist über den Lebenszyklus meist deutlich günstiger. Die Kunst der Sanierung liegt nicht darin, möglichst viel zu erneuern, sondern das Richtige zu erneuern und das Brauchbare zu behalten. Wer so vorgeht, spart Geld, schont Ressourcen und erhält am Ende eine Anlage, die zu ihrem Gebäude passt.

Sie haben Fragen dazu?

Sie stehen vor der Frage, was in Ihrem Gebäude bleiben kann und was ersetzt werden muss? Wir beurteilen Ihre Anlagen nach nachvollziehbaren Kriterien und liefern Ihnen einen Variantenvergleich, der die Lebenszykluskosten abbildet. Sprechen Sie mit uns und finden Sie weitere Beiträge unter wenget.ch/insights.

Quellenverzeichnis

• SIA 480 «Wirtschaftlichkeitsrechnung für Investitionen im Hochbau»
• SIA 2047 «Energetische Gebäudeerneuerung» sowie Dokumentation SIA D 0249
• SIA 384/1 «Heizungsanlagen in Gebäuden» und SIA 384.201 / SN EN 12831 «Verfahren zur Berechnung der Norm-Heizlast»
• SWKI BT 102-01 «Wasserbeschaffenheit für Gebäudetechnik-Anlagen»
• SIA 2032 «Graue Energie, Ökobilanzierung für die Erstellung von Gebäuden»
• SN EN 61439, Reihe zu Niederspannungs-Schaltgerätekombinationen, für Umbau und Erweiterung bestehender Anlagen
• VDI 3810 Blatt 1.1 «Betreiben und Instandhalten von Gebäuden und gebäudetechnischen Anlagen, Heizungsanlagen»
• Paritätisch erarbeitete Lebensdauertabellen für Bauteile und Anlagen der Gebäudetechnik als Orientierungswerte
• Eigene Projekterfahrungen und Praxisbeispiele der WENGET GmbH
