Vom Messkonzept zum Messstellenplan

Energiemonitoring beginnt nicht beim Zähler, sondern bei der Frage. Was will ich wissen? Welche Entscheidung soll die Messung unterstützen? Wie genau muss die Antwort sein? Wer diese Fragen nicht stellt, bevor er Messpunkte festlegt, misst entweder zu viel, zu wenig oder das Falsche. Dieser Beitrag beschreibt den Weg vom Messkonzept, das die Fragen klärt, zum Messstellenplan, der die technische Umsetzung definiert.

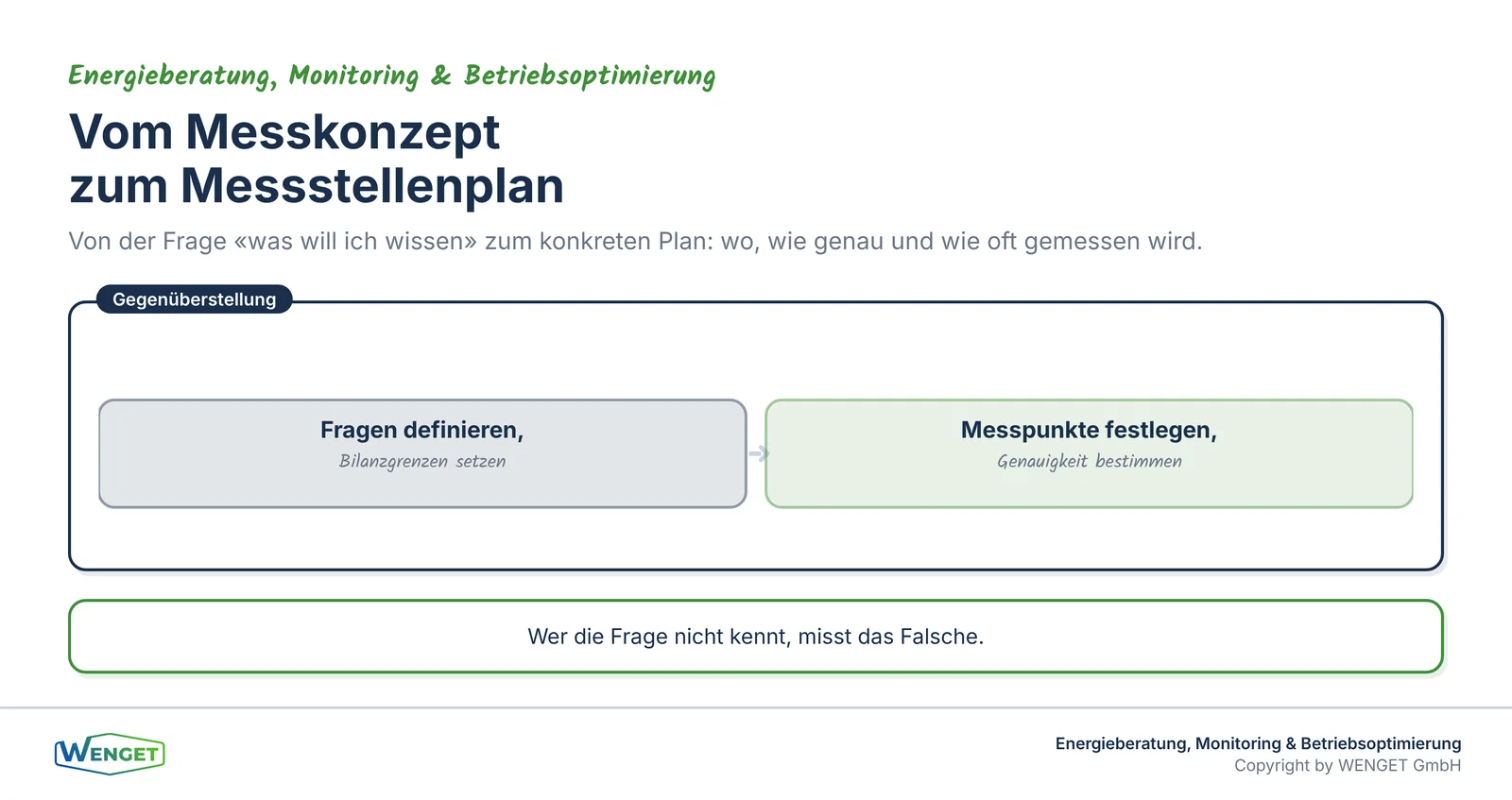

Messkonzept und Messstellenplan: zwei Ebenen

In der Praxis werden die Begriffe Messkonzept und Messstellenplan oft synonym verwendet. Das führt zu Missverständnissen, weil sie unterschiedliche Dinge beschreiben.

Das Messkonzept ist die strategische Ebene. Es definiert, welche Fragen beantwortet werden sollen, welche Bilanzgrenzen gelten und welche Aussagequalität angestrebt wird. Es ist ein Dokument für den Auftraggeber, den Planer und den Berater. Es beantwortet die Frage: Was wollen wir messen und warum?

Der Messstellenplan ist die operative Ebene. Er listet jeden einzelnen Messpunkt auf: welcher Zähler, welche Messgrösse, welche Genauigkeit, welches Erfassungsintervall, welche Datenübertragung. Er ist ein Dokument für den Installateur, den Systemintegrator und den Betreiber. Er beantwortet die Frage: Wie messen wir es konkret?

Die Trennung ist wichtig, weil sie sicherstellt, dass die technische Umsetzung der inhaltlichen Zielsetzung folgt und nicht umgekehrt. In der Praxis passiert es häufig, dass zuerst installiert wird und dann gefragt wird, was man mit den Daten eigentlich anfangen kann. Das ist teuer und führt oft dazu, dass die entscheidenden Messpunkte fehlen.

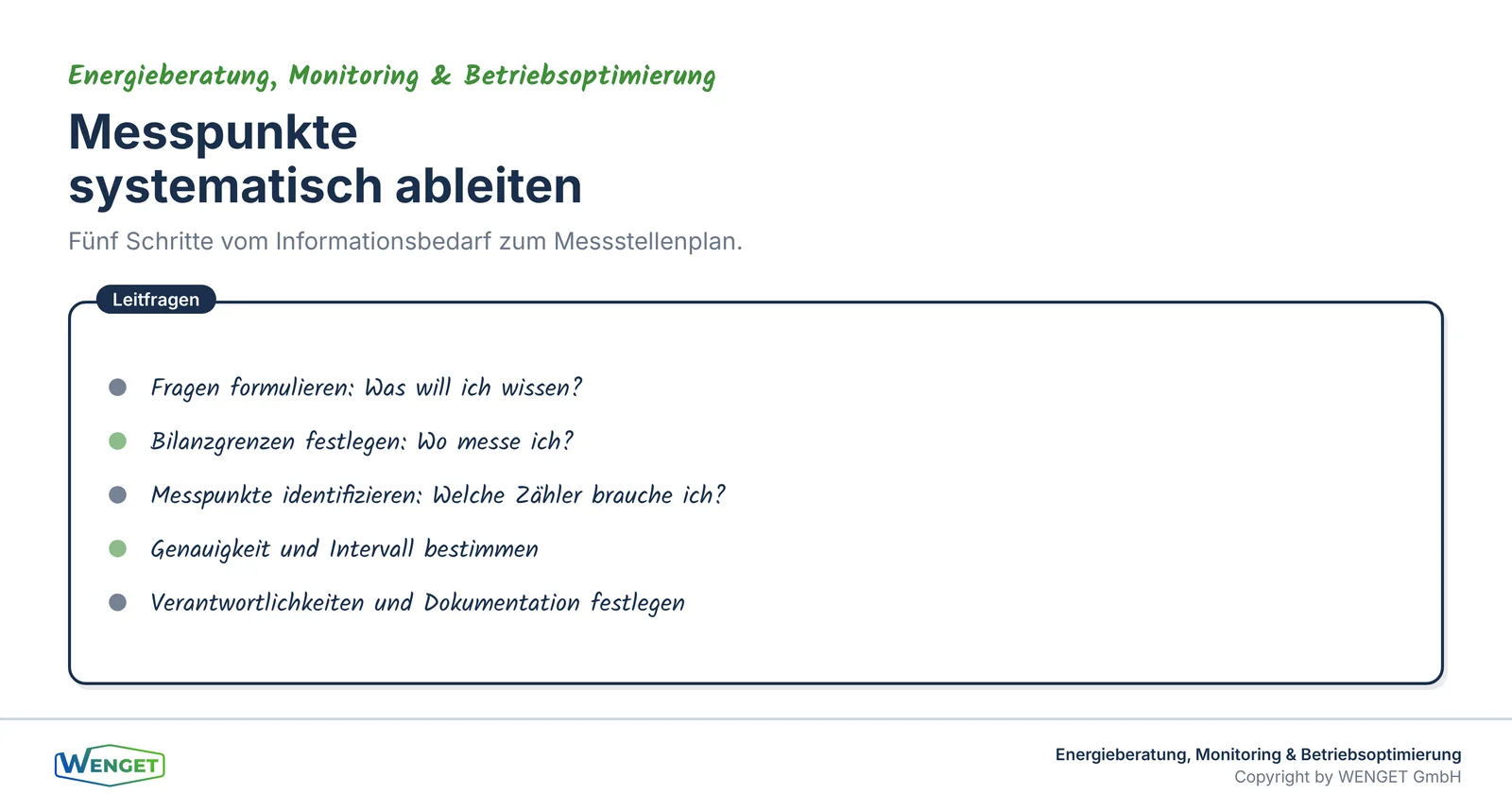

Schritt 1: Fragen formulieren

Der erste und wichtigste Schritt ist die Formulierung der Fragen, die das Monitoring beantworten soll. Die Fragen bestimmen alles Weitere: die Bilanzgrenzen, die Messpunkte, die Genauigkeit und das Intervall.

Typische Fragen in der Energieberatung sind:

• Wie hoch ist der Gesamtenergieverbrauch des Gebäudes, aufgeteilt nach Energieträgern?
• Wie verteilt sich der Verbrauch auf die Hauptverbraucher (Heizung, Lüftung, Warmwasser, Beleuchtung)?
• Stimmen die Betriebszeiten der Anlagen mit den Nutzungszeiten überein?
• Wie hoch ist die Grundlast, und wodurch wird sie verursacht?
• Wie hat sich der Verbrauch im Vergleich zum Vorjahr entwickelt (witterungsbereinigt)?
• Hat die umgesetzte Massnahme den erwarteten Effekt gebracht?

Jede Frage erfordert bestimmte Datenpunkte. Die Frage nach dem Gesamtverbrauch erfordert Hauptzähler. Die Frage nach der Verteilung erfordert Unterzähler. Die Frage nach den Betriebszeiten erfordert zeitaufgelöste Daten (Stunden- oder Viertelstundenwerte). Die Frage nach der Wirkung einer Massnahme erfordert einen Vorher-Nachher-Vergleich mit denselben Messpunkten.

Fragen, die nicht gestellt werden, können nicht beantwortet werden. Deshalb ist es sinnvoll, die Fragen gemeinsam mit dem Auftraggeber zu erarbeiten und nicht als Fachexperte im stillen Kämmerlein zu definieren. Der Auftraggeber weiss, welche Entscheidungen er treffen will. Der Fachexperte weiss, welche Daten dafür nötig sind.

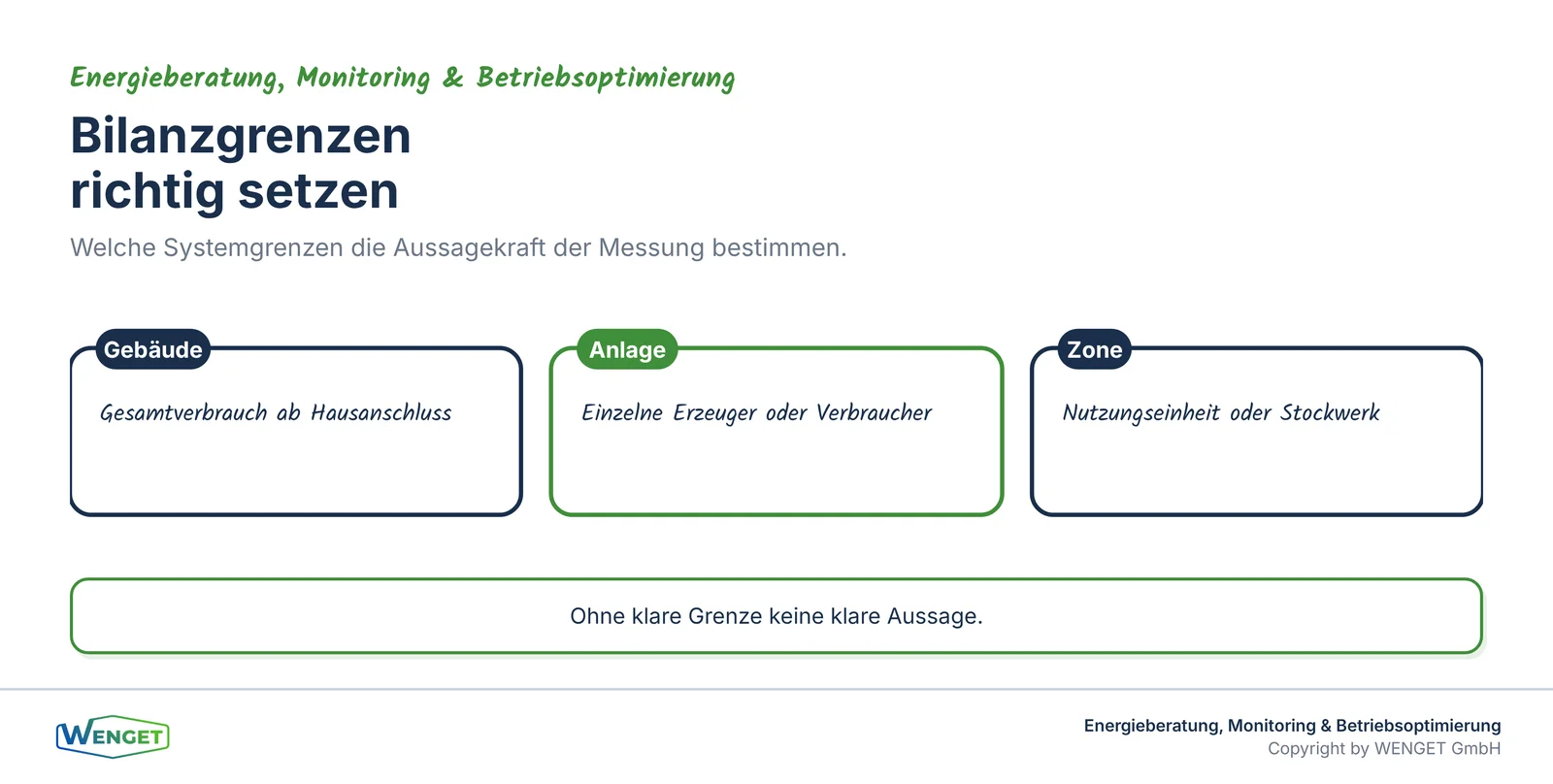

Schritt 2: Bilanzgrenzen festlegen

Die Bilanzgrenze definiert das System, das gemessen wird. Sie bestimmt, welche Energieflüsse erfasst werden und welche nicht. Die Wahl der Bilanzgrenze hat erheblichen Einfluss auf die Aussagekraft der Messung.

Gebäudegrenze: Der gesamte Energieverbrauch ab dem Hausanschluss. Diese Grenze ist sinnvoll für den Gesamtüberblick und den Vergleich mit Benchmarks. Sie erfordert die Erfassung aller Energieträger (Strom, Gas, Fernwärme, Öl) am jeweiligen Übergabepunkt.

Anlagengrenze: Der Verbrauch einer einzelnen Anlage, zum Beispiel der Heizung, der Lüftung oder der Kälteanlage. Diese Grenze ist sinnvoll für die Betriebsoptimierung und die Massnahmenwirkungskontrolle. Sie erfordert Unterzähler für den betreffenden Verbraucher.

Zonengrenze: Der Verbrauch einer Nutzungseinheit, eines Stockwerks oder eines Gebäudeflügels. Diese Grenze ist sinnvoll für die Kostenverteilung auf Mieter und für die Identifikation von Bereichen mit überdurchschnittlichem Verbrauch.

Die Bilanzgrenzen müssen eindeutig dokumentiert sein, damit die Messergebnisse interpretierbar sind. Ein Verbrauchswert ohne Angabe der Bilanzgrenze ist wertlos, weil nicht klar ist, was er einschliesst und was nicht.

Schritt 3: Messpunkte identifizieren

Aus den Fragen und den Bilanzgrenzen ergibt sich, welche Messpunkte benötigt werden. Der erste Schritt ist eine Bestandsaufnahme: Welche Zähler sind bereits vorhanden? Viele Gebäude verfügen über mehr Messpunkte als bekannt, weil Zähler zwar eingebaut, aber nie in ein Monitoring-System eingebunden wurden.

Die Bestandsaufnahme erfasst für jeden vorhandenen Zähler:

• Messgrösse (Strom, Wärme, Gas, Wasser)
• Standort und Einbaupunkt im System
• Zählertyp und Genauigkeitsklasse
• Art der Datenausgabe (Impuls, M-Bus, Modbus, analoges Signal, manuell abgelesen)
• Aktueller Zustand (funktionsfähig, defekt, nicht angeschlossen)

Aus dem Abgleich von Bedarf (welche Messpunkte brauche ich?) und Bestand (welche habe ich?) ergibt sich die Liste der fehlenden Messpunkte. Diese Liste ist die Grundlage für die Investitionsplanung: Welche Zähler müssen nachgerüstet werden, und was kostet das?

In vielen Gebäuden sind die Hauptzähler vorhanden, aber die Unterzähler fehlen. Die Nachrüstung einzelner Unterzähler ist in der Regel kostengünstig (einige hundert Franken pro Messpunkt) und lohnt sich, wenn sie eine konkrete Frage beantwortet. Die Nachrüstung eines kompletten Zählernetzes ist teurer und sollte im Rahmen einer Gesamtplanung erfolgen.

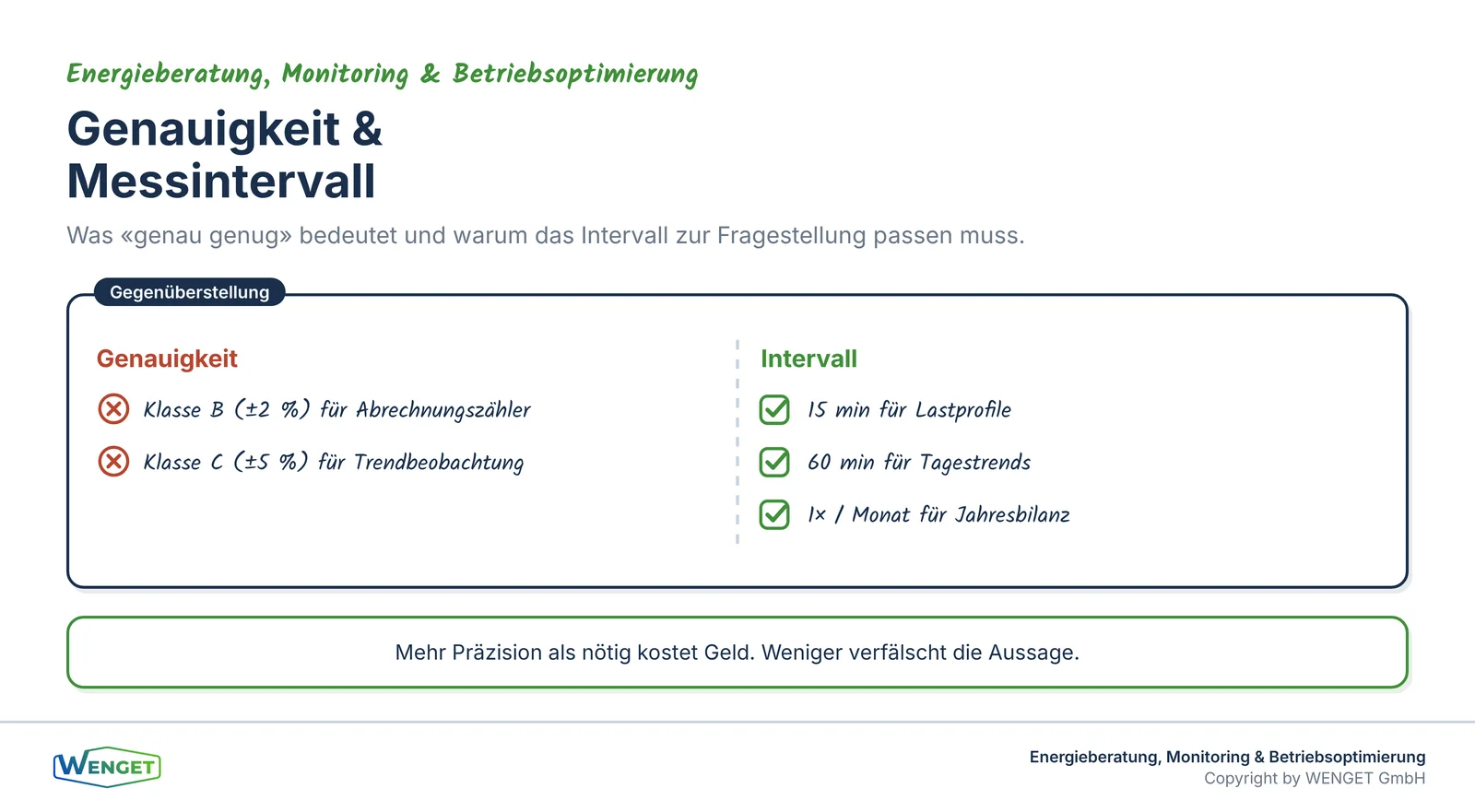

Schritt 4: Genauigkeit und Intervall bestimmen

Nicht jede Messung muss hochpräzise sein. Die erforderliche Genauigkeit hängt von der Fragestellung ab. Für eine Jahresbilanz genügt ein Zähler mit Klasse C (Fehlergrenze ±5 Prozent). Für eine Abrechnung gegenüber Mietern oder Energieversorgern wird Klasse B (±2 Prozent) oder besser benötigt. Für eine grobe Trendbeobachtung kann sogar eine Schätzung auf Basis von Betriebsstunden und Nennleistung ausreichen.

Das Erfassungsintervall bestimmt, welche Aussagen möglich sind. Monatliche Ablesungen genügen für Jahresvergleiche und Trendbeobachtungen. Stundenwerte ermöglichen Tages- und Wochenprofile. Viertelstundenwerte (15-Minuten-Intervall) sind der Standard für Lastprofile und die Grundlastanalyse. Sekundenwerte sind nur in Sonderfällen nötig, etwa bei der Analyse von Regelverhalten oder Anlaufströmen.

Die Wahl des Intervalls hat direkte Auswirkungen auf das Datenvolumen und die Speicheranforderungen. Ein Zähler mit Viertelstundenwerten erzeugt rund 35 000 Datenpunkte pro Jahr. Bei 50 Zählern sind das 1,75 Millionen Datenpunkte. Das ist mit modernen Systemen problemlos handhabbar, muss aber bei der Auslegung der Dateninfrastruktur berücksichtigt werden.

Schritt 5: Verantwortlichkeiten und Dokumentation

Ein Messstellenplan ist nur so gut wie seine Pflege. Ohne klare Verantwortlichkeiten veraltet er schnell: Zähler werden ausgetauscht, ohne dass der Plan aktualisiert wird. Neue Anlagen werden eingebaut, ohne neue Messpunkte einzuplanen. Datenlogger fallen aus, ohne dass es jemand bemerkt.

Der Messstellenplan sollte folgende Angaben für jeden Messpunkt enthalten:

• Eindeutige Bezeichnung und Nummer
• Messgrösse und Einheit
• Zählertyp, Hersteller, Seriennummer
• Genauigkeitsklasse
• Standort (Raum, Schrank, Position im Schema)
• Erfassungsintervall
• Datenübertragung (Protokoll, Zieladresse)
• Zuständigkeit für Wartung und Ablesung
• Datum der letzten Kalibrierung oder Prüfung

Die Dokumentation muss so aufgebaut sein, dass ein Stellvertreter oder ein Nachfolger den Plan lesen und weiterführen kann. Eine gut gepflegte Tabelle mit Schemata ist besser als ein aufwendiges System, das niemand aktualisiert.

Typische Messpunkte, die fehlen

In unserer Praxis stellen wir fest, dass bestimmte Messpunkte in Bestandsgebäuden regelmässig fehlen, obwohl sie für die Betriebsoptimierung entscheidend wären.

Wärmemengenzähler auf der Sekundärseite. Viele Gebäude haben einen Wärmezähler am Fernwärmeanschluss oder nach dem Kessel, aber keinen Zähler auf der Verbraucherseite. Ohne diese Messung lässt sich nicht beurteilen, wie viel Wärme tatsächlich bei den Verbrauchern ankommt und wie hoch die Verteilungsverluste sind.

Stromzähler für die Lüftung. Die Lüftungsanlage ist oft einer der grössten Stromverbraucher, aber ihr Verbrauch wird selten separat gemessen. Ohne eigenen Zähler lässt sich die Wirkung einer Lüftungsoptimierung nicht nachweisen.

Warmwasserzähler. Der Warmwasserverbrauch wird in vielen Gebäuden nicht separat erfasst, obwohl er einen erheblichen Anteil am Gesamtwärmeverbrauch ausmachen kann. Ohne Trennung von Heizung und Warmwasser lässt sich die saisonale Analyse nicht sauber durchführen.

Rücklauftemperaturfühler. Die Vorlauftemperatur wird fast immer gemessen, die Rücklauftemperatur oft nicht. Die Spreizung (Differenz zwischen Vor- und Rücklauf) ist aber ein wichtiger Indikator für die Effizienz der Wärmeübergabe und den hydraulischen Abgleich.

Kosten und Wirtschaftlichkeit der Messtechnik

Die Kosten für die Messtechnik variieren stark, je nach Zählertyp, Anbindung und Installationsaufwand. Ein einfacher Stromzähler mit Impulsausgang kostet einige hundert Franken inklusive Einbau. Ein Wärmemengenzähler mit M-Bus-Anbindung kann das Drei- bis Fünffache kosten, wenn Rohrleitungsarbeiten nötig sind.

Die entscheidende Frage ist nicht der Preis des Zählers, sondern der Wert der Information, die er liefert. Ein Zähler, der eine Anomalie sichtbar macht, die pro Jahr mehrere tausend Franken Energiekosten verursacht, amortisiert sich in wenigen Monaten. Ein Zähler, der Daten liefert, die niemand auswertet, ist eine Fehlinvestition, egal wie günstig er war.

Deshalb empfehlen wir, die Messpunkte nach dem erwarteten Informationswert zu priorisieren. Die wichtigsten Messpunkte sind diejenigen, die die grössten Verbraucher separieren und damit die grössten Einsparpotenziale sichtbar machen. Sekundäre Messpunkte, die der Detaillierung dienen, können in einer zweiten Phase nachgerüstet werden, sobald die Grunddaten vorliegen und erste Optimierungen umgesetzt sind.

Datenübertragung und Integration

Ein Messpunkt ist nur dann nützlich, wenn die Daten zuverlässig übertragen und zentral verfügbar sind. Die gängigen Übertragungsprotokolle in der Gebäudetechnik sind M-Bus für Zähler, Modbus und BACnet für Gebäudeautomation, und zunehmend LoRaWAN oder NB-IoT für nachrüstbare Funklösungen.

Die Integration in ein zentrales Monitoring-System ist ein eigenes Thema, das sorgfältige Planung erfordert. Die wichtigsten Punkte sind: einheitliche Zeitstempel (alle Zähler müssen mit derselben Zeitbasis arbeiten), konsistente Einheiten (kWh, nicht MJ oder Nm3, es sei denn, die Umrechnung ist dokumentiert) und eine regelmässige Plausibilitätsprüfung der eingehenden Daten. Ohne diese Grundlagen ist die Datenbank zwar voll, aber die Daten sind nicht auswertbar.

Minergie-Monitoring und normative Grundlagen

Das Minergie-Monitoring-Pflichtenheft gibt Anforderungen an die Messung und Überwachung für zertifizierte Gebäude vor. Es definiert, welche Messpunkte erforderlich sind, welche Genauigkeit verlangt wird und wie die Daten auszuwerten sind. Für Gebäude mit Minergie-Zertifizierung ist das Pflichtenheft verbindlich und liefert einen guten Rahmen, der auch für nicht-zertifizierte Gebäude als Orientierung dienen kann.

Die ISO 50002 (Energieaudits) beschreibt im Rahmen des Auditprozesses die Anforderungen an den Messplan: Messpunkte, Genauigkeit, Dauer und Häufigkeit der Messung, Verantwortlichkeiten. Diese Systematik lässt sich auch unabhängig von einem formalen Audit auf die Erstellung eines Messstellenplans übertragen.

Die SIA 416/1 liefert die Bezugsgrössen (insbesondere die Energiebezugsfläche), auf die alle Kennzahlen normiert werden. Ohne einheitliche Bezugsgrösse sind Vergleiche zwischen Gebäuden oder Perioden nicht aussagekräftig.

Wie WENGET vorgeht

In unserer Beratungspraxis erstellen wir Messkonzepte und Messstellenpläne als eigenständige Leistung oder als Teil eines Energiemonitoring-Projekts. Wir beginnen immer mit den Fragen des Auftraggebers: Was wollen Sie wissen? Welche Entscheidungen stehen an? Welche Daten fehlen Ihnen heute?

Daraus leiten wir das Messkonzept ab, führen die Bestandsaufnahme der vorhandenen Zähler durch und identifizieren die Lücken. Der Messstellenplan wird so aufgebaut, dass er erweiterbar ist: Nicht alle Messpunkte müssen sofort installiert werden. Der Plan zeigt, welche Messpunkte Priorität haben und welche in einer späteren Phase nachgerüstet werden können.

Besonders wichtig ist uns der Praxistest: Funktionieren die Zähler? Kommen die Daten an? Stimmen die Einheiten? Die erste Datenauswertung nach Inbetriebnahme zeigt oft, dass einzelne Messpunkte nachjustiert werden müssen, und das ist normal und eingeplant.

Häufige Planungsfehler

In unserer Praxis begegnen uns wiederkehrende Fehler, die sich mit einer sorgfältigen Planung vermeiden lassen.

Zu viele Messpunkte auf einmal. Der Wunsch, alles sofort zu messen, führt oft dazu, dass die Datenflut nicht bewältigt werden kann und die Auswertung auf der Strecke bleibt. Besser ist ein phasenweiser Aufbau: zuerst die Hauptzähler, dann die Unterzähler für die grössten Verbraucher, dann die Detailmessungen.

Fehlende Beschriftung. Zähler, die nicht eindeutig beschriftet sind, verlieren innerhalb weniger Monate ihre Zuordnung. Was misst Zähler 17? Wenn niemand das beantworten kann, ist der Messpunkt wertlos.

Kein Abnahmetest. Ein neuer Zähler muss nach der Installation getestet werden: Stimmt die Zählrichtung? Stimmt der Umrechnungsfaktor? Kommen die Daten im System an? Ohne diesen Test schleichen sich Fehler ein, die erst Monate später auffallen, wenn die Daten bereits unbrauchbar sind.

Querverweise zu unseren Fachbeiträgen

• Welche Infrastruktur für ein belastbares Monitoring nötig ist, behandelt unser Beitrag zum Energiemonitoring.
• Wie Monitoring-Daten richtig gelesen werden, zeigt unser Beitrag zu Einsparpotenzialen.
• Welche Probleme mit Datenqualität typisch sind, vertieft unser Beitrag zur Datenqualität im Monitoring.

Fazit

Ein guter Messstellenplan entsteht nicht aus der Technik, sondern aus den Fragen. Wer zuerst klärt, was er wissen will, kann gezielt die richtigen Messpunkte auswählen und unnötige Investitionen vermeiden. Der Weg führt von der Frage über die Bilanzgrenze zum Messpunkt, von der Genauigkeitsanforderung zum Zählertyp, vom Erfassungsintervall zur Dateninfrastruktur. Dieser Prozess braucht Sorgfalt, aber er ist beherrschbar und zahlt sich durch belastbare Daten und fundierte Entscheidungen aus.
