Energiemonitoring aufbauen: was brauche ich wirklich?

Wer seinen Energieverbrauch verstehen will, braucht Daten. Aber welche Daten, von wo, in welcher Auflösung und über welche Schnittstelle? Die Antwort auf diese Fragen ist die technische Grundlage des Energiemonitorings, und sie entscheidet darüber, ob das Monitoring brauchbare Ergebnisse liefert oder nur Zahlen produziert.

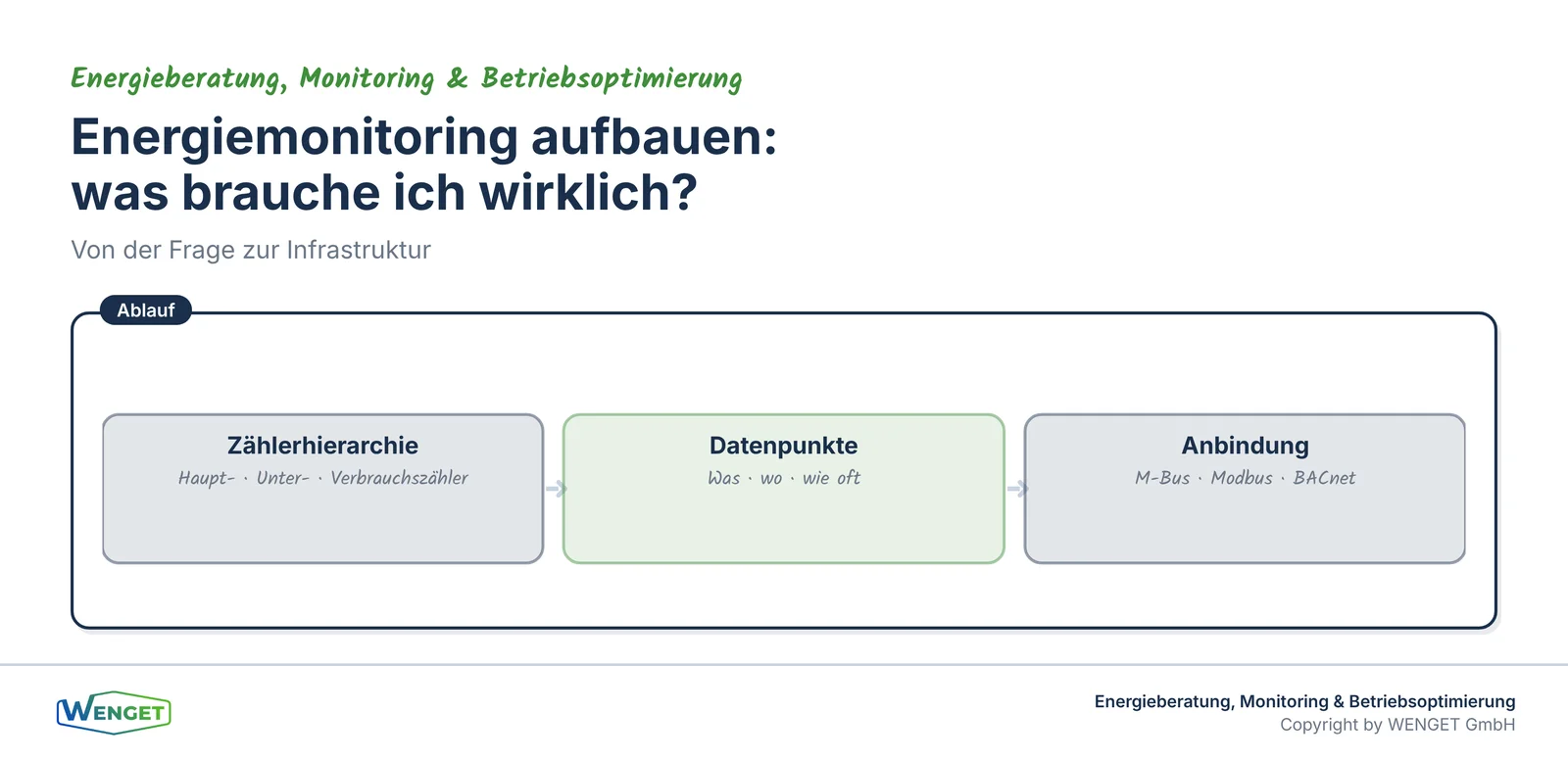

Dieser Beitrag behandelt die technische Seite: Zählerhierarchie, Datenpunkte, Erfassungsintervalle, Schnittstellen und die Einbindung in die Gebäudeautomation. Die Frage, welche Kennzahlen daraus abgeleitet werden und wie man sie für Entscheidungen nutzt, haben wir in unserem Beitrag zum Energiemonitoring aus der Entscheiderperspektive behandelt. Hier geht es um den Aufbau der Infrastruktur.

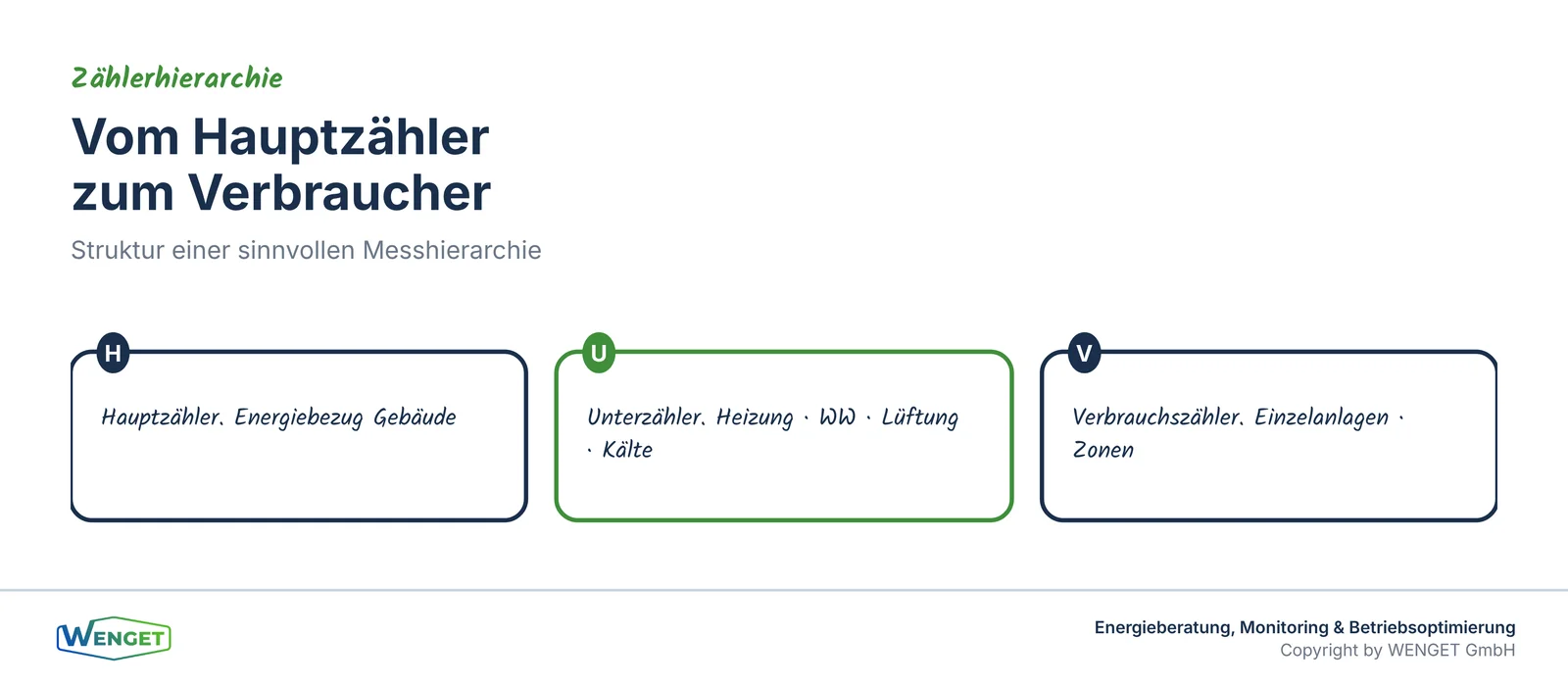

Die Zählerhierarchie: vom Hauptzähler zum Verbraucher

Eine sinnvolle Messhierarchie folgt dem Energiefluss. Oben steht der Hauptzähler, der den gesamten Energiebezug des Gebäudes erfasst. Darunter liegen Unterzähler, die den Verbrauch auf die wesentlichen Verbrauchergruppen aufteilen: Heizung, Warmwasser, Lüftung, Kühlung, Beleuchtung, allgemeine Verbraucher. Und wo sinnvoll, folgen auf der untersten Ebene Verbrauchszähler für einzelne Anlagen oder Zonen.

Wie tief die Hierarchie gehen muss, hängt von der Fragestellung ab. Für ein Mehrfamilienhaus genügt in der Regel die Unterscheidung zwischen Heizung, Warmwasser und allgemeinem Strom. Für ein Gewerbegebäude oder eine grössere Liegenschaft braucht es eine feinere Auflösung, damit die wesentlichen Verbraucher einzeln sichtbar werden.

Ein häufiger Fehler ist die Annahme, dass der Hauptzähler allein genügt. Er zeigt den Gesamtverbrauch, aber nicht, wohin die Energie fliesst. Ohne Unterzähler ist jede Analyse Spekulation. Der zweite häufige Fehler ist die umgekehrte Extreme: zu viele Zähler, die niemand auswertet. Jeder Zähler, der nicht in eine Auswertung einfliesst, ist eine Fehlinvestition.

Die Grundregel lautet: Jeder Zähler muss einer Frage zugeordnet sein. Gibt es keine Frage, die der Zähler beantwortet, braucht es ihn nicht. Gibt es eine Frage, die ohne Zähler nicht beantwortbar ist, fehlt er.

Welche Datenpunkte und Erfassungsintervalle sind nötig?

Neben der Verbrauchsmessung über Zähler gibt es weitere Datenpunkte, die für ein brauchbares Monitoring relevant sind: Temperaturen (Vorlauf, Rücklauf, Aussen, Raum), Drücke, Betriebszustände (ein/aus, Stufen), Betriebsstunden, Volumenströme. Welche davon erfasst werden müssen, hängt wiederum von der Fragestellung ab.

Für eine Betriebsoptimierung der Heizung sind Vor- und Rücklauftemperatur, Aussentemperatur und Betriebsstunden des Erzeugers die Mindestgrössen. Daraus lässt sich die Heizkurve überprüfen, die Spreizung kontrollieren und die Laufzeit beurteilen. Für die Lüftung sind Volumenströme, Betriebszeiten und allenfalls CO2-Werte relevant. Für die Photovoltaik sind Erzeugung, Eigenverbrauch und Einspeisung die massgeblichen Grössen.

Das Erfassungsintervall entscheidet über die Aussagekraft. Monatliche Zählerstandsablesungen genügen für einen groben Jahresvergleich. Tägliche Werte erlauben eine Saisonbetrachtung und die Erkennung grober Anomalien. Viertelstundenwerte sind nötig für Lastprofilanalysen und die Erkennung von Spitzen. Sekundengenaue Werte braucht man nur für spezifische Untersuchungen, etwa die Regelgüte eines Heizkreises.

In der Praxis hat sich ein Viertelstundenintervall als guter Kompromiss etabliert: Es ist fein genug für die meisten Analysen und erzeugt handhabbare Datenmengen. Gröbere Intervalle sind für einfache Gebäude ausreichend, feinere für Spezialanalysen.

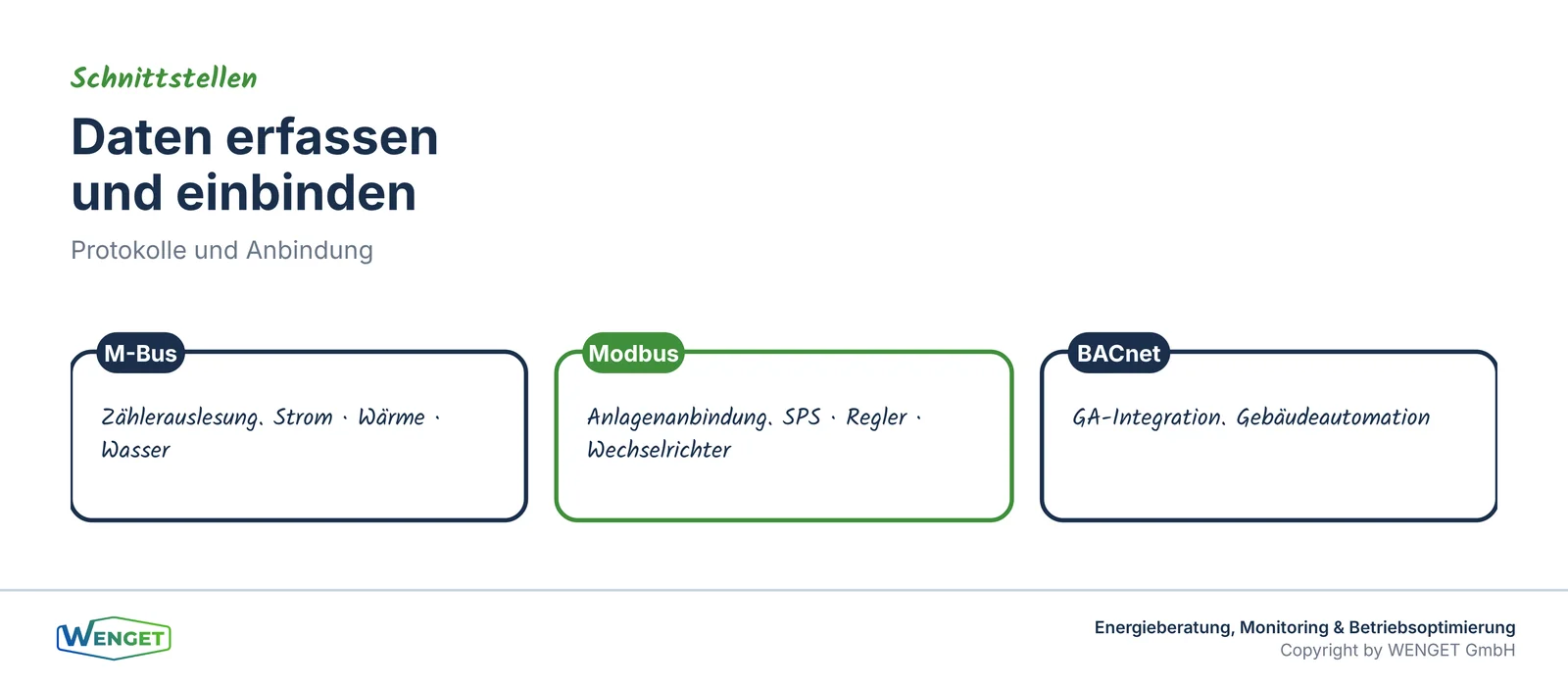

Schnittstellen: M-Bus, Modbus und BACnet

Die erhobenen Daten müssen irgendwo zusammenlaufen. Drei Protokolle dominieren die Gebäudetechnik.

M-Bus ist der Standard für die Zählerauslesung. Wärme-, Wasser- und Stromzähler mit M-Bus-Schnittstelle lassen sich über eine gemeinsame Busleitung auslesen. Das Protokoll ist einfach, robust und weit verbreitet. Für die reine Verbrauchserfassung ist M-Bus in den meisten Fällen die richtige Wahl.

Modbus ist weiter verbreitet in der Anlagenanbindung, also dort, wo nicht nur Zählerstände, sondern auch Prozesswerte wie Temperaturen, Drücke und Betriebszustände erfasst werden. Viele Regler, Wechselrichter und speicherprogrammierbare Steuerungen kommunizieren über Modbus.

BACnet ist das Protokoll der Gebäudeautomation. Wenn ein Gebäude bereits über ein GA-System verfügt, sind viele der benötigten Datenpunkte bereits vorhanden und können über BACnet ausgelesen werden. Die Integration des Monitorings in die bestehende GA ist oft der effizienteste Weg, weil sie vorhandene Infrastruktur nutzt und keine parallele Verkabelung erfordert.

In der Praxis kommen häufig alle drei Protokolle im selben Gebäude vor: M-Bus für die Zähler, Modbus für die Anlagen, BACnet für die Gebäudeautomation. Ein Datenlogger oder ein GA-Server sammelt die Daten aus allen Quellen und stellt sie für die Auswertung bereit.

Visualisierung und Datenhaltung

Rohdaten in einer Tabelle sind kein Monitoring. Zur Infrastruktur gehört auch die Frage, wie die Daten aufbereitet und zugänglich gemacht werden.

Die Mindestanforderung ist ein Dashboard, das die wesentlichen Kennzahlen in Echtzeit oder tagesaktuell zeigt und Abweichungen signalisiert. Das kann ein spezialisiertes Energiemonitoring-System sein, ein Modul innerhalb des GA-Systems oder eine cloudbasierte Lösung, die Daten aus einem Datenlogger bezieht.

Die Datenhaltung sollte mindestens die letzten drei bis fünf Jahre umfassen, damit Trends und Jahresvergleiche möglich sind. Bei der Wahl zwischen lokaler und cloudbasierter Speicherung spielt die Datensicherheit eine Rolle, aber auch die Frage, wer Zugriff braucht. Wenn mehrere Standorte oder externe Berater die Daten sehen sollen, ist eine cloudbasierte Lösung praktischer. Wenn die Daten das Haus nicht verlassen sollen, ist eine lokale Lösung vorzuziehen.

Unabhängig von der Lösung gilt: Die Daten müssen exportierbar sein, idealerweise als CSV oder über eine API, damit sie in externen Werkzeugen weiterverarbeitet werden können. Ein System, das Daten nur in seinem eigenen Format vorhält, schränkt die Analyse ein und schafft Abhängigkeiten.

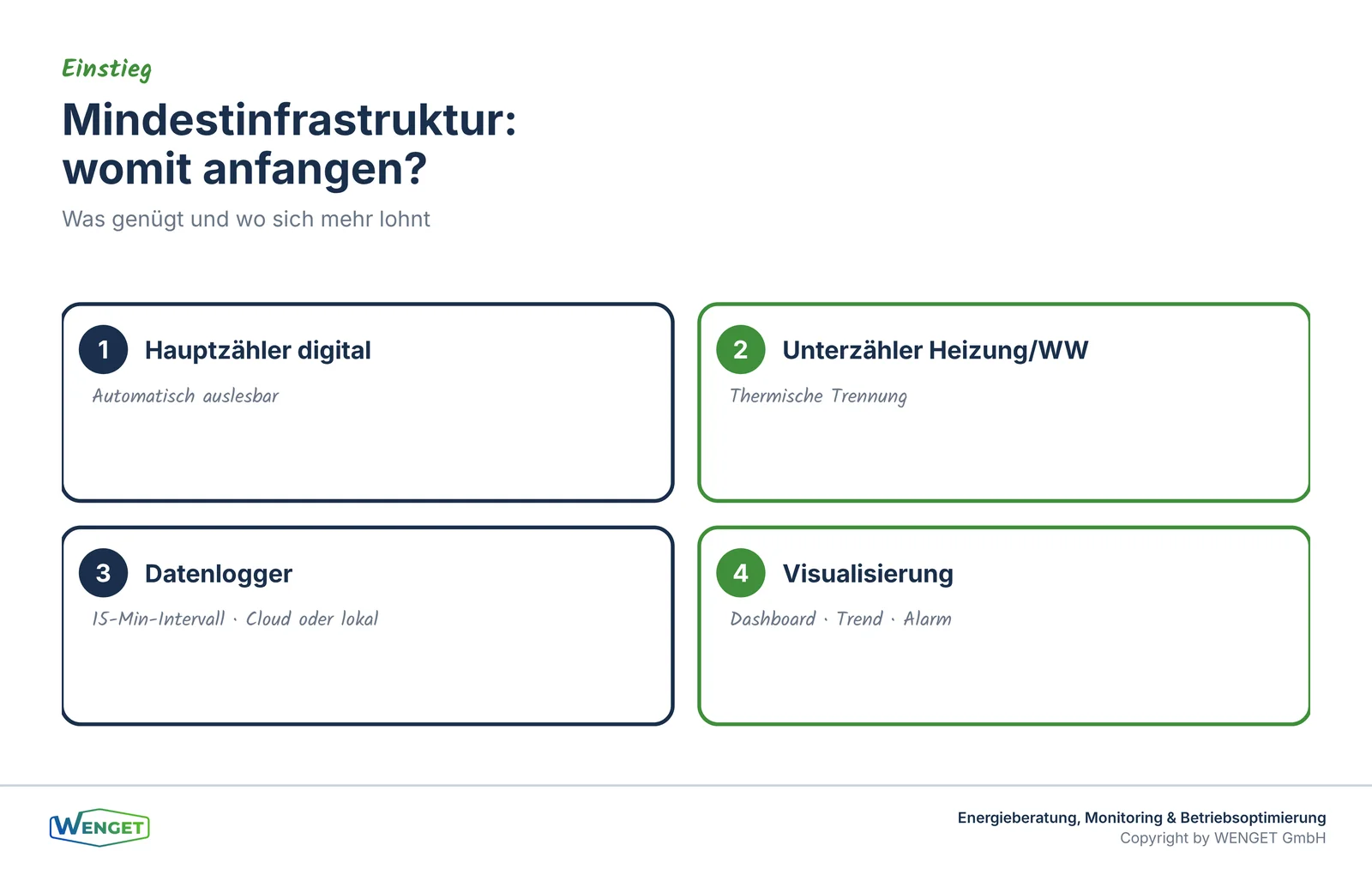

Mindestinfrastruktur für den Einstieg

Wer mit dem Monitoring beginnt, braucht nicht sofort die volle Ausstattung. Eine sinnvolle Mindestinfrastruktur umfasst vier Elemente.

Erstens: Den Hauptzähler digital auslesbar machen. Viele bestehende Zähler haben bereits eine Impulsschnittstelle oder lassen sich gegen Zähler mit M-Bus-Schnittstelle austauschen. Damit ist die automatische Verbrauchserfassung möglich.

Zweitens: Unterzähler für die thermische Trennung. Mindestens Heizung und Warmwasser sollten getrennt erfasst werden, weil sie unterschiedlich beeinflusst werden und unterschiedliche Massnahmen erfordern. Ohne diese Trennung bleibt jede Analyse unscharf.

Drittens: Einen Datenlogger mit ausreichender Speichertiefe. Er sammelt die Zähler- und Messwerte und stellt sie für die Auswertung bereit. Die Speichertiefe sollte mindestens ein Jahr betragen, idealerweise länger, damit Jahresvergleiche möglich sind.

Viertens: Eine einfache Visualisierung. Ein Dashboard, das den aktuellen Verbrauch, den Trend und die wichtigsten Abweichungen zeigt. Es muss nicht aufwendig sein, aber es muss existieren und regelmässig angeschaut werden.

Einbindung in die bestehende Gebäudeautomation

Wenn ein Gebäude bereits über ein GA-System verfügt, ist die Integration des Monitorings in dieses System oft der wirtschaftlichste Weg. Die Vorteile liegen auf der Hand: Die Infrastruktur ist vorhanden, viele Datenpunkte sind bereits erfasst, und die Visualisierung kann über die bestehende Managementebene erfolgen.

Die Herausforderung liegt in der Umsetzung. GA-Systeme verschiedener Hersteller haben unterschiedliche Möglichkeiten zur Datenexposition. Ältere Systeme unterstützen allenfalls Modbus, neuere BACnet oder proprietäre Schnittstellen. Die Frage ist, ob die vorhandene GA die benötigten Datenpunkte liefert, ob sie exportierbar sind und ob die Historisierung ausreicht.

In vielen Fällen lohnt sich eine pragmatische Lösung: Die Verbrauchszähler werden über M-Bus an einen eigenen Datenlogger angebunden, der unabhängig vom GA-System arbeitet, und die Prozesswerte werden über BACnet oder Modbus aus der GA bezogen. So entstehen zwei komplementäre Datenströme, die zusammen ein vollständiges Bild ergeben.

Wo sich mehr Investition auszahlt

Der Einstieg mit der Mindestinfrastruktur ist für viele Gebäude ausreichend. Mehr lohnt sich dort, wo der Verbrauch hoch ist, die Anlagen komplex sind oder regulatorische Anforderungen eine detailliertere Erfassung verlangen.

Typische Erweiterungen sind: Unterzähler für weitere Verbrauchergruppen (Kühlung, Beleuchtung, IT), Temperatur- und Volumenstromsensoren an den Heiz- und Kühlkreisen, eine automatisierte Alarmierung bei Grenzwertüberschreitungen und ein Reporting, das automatisch erstellt und versendet wird.

Die Entscheidung, ob sich eine Erweiterung lohnt, folgt derselben Logik wie bei jedem Investment: Steht der erwartete Nutzen in einem vernünftigen Verhältnis zum Aufwand? Ein Zähler, der ein Einsparpotenzial von mehreren tausend Franken pro Jahr sichtbar macht, hat sich in wenigen Monaten amortisiert. Ein Sensor, der eine bereits bekannte Information bestätigt, ist überflüssig.

Typische Fallstricke beim Aufbau

In der Praxis begegnen uns immer wieder dieselben Fehler, die den Nutzen des Monitorings schmälern oder zunichtemachen.

Zähler ohne Zuordnung. Es werden Zähler eingebaut, aber niemand dokumentiert, welchen Verbraucher sie erfassen. Nach einigen Jahren weiss niemand mehr, was der Zähler in der Unterverteilung auf Geschoss 2 misst. Deshalb gehört zu jedem Zähler ein Messstellenblatt mit Bezeichnung, Standort, Messgrösse und Zuordnung zum Energiefluss.

Daten ohne Auswertung. Ein Datenlogger zeichnet seit Jahren Viertelstundenwerte auf, aber niemand schaut sie an. Das ist das häufigste Muster: Die Infrastruktur ist vorhanden, aber der Prozess fehlt. Monitoring ist nur dann nützlich, wenn jemand die Daten regelmässig interpretiert und daraus Handlungen ableitet.

Parallele Systeme statt Integration. In manchen Gebäuden existieren drei Systeme nebeneinander: die Gebäudeautomation, ein separates Energiemonitoring-System und eine händische Zählerablesung. Die Daten sind nicht verknüpft, die Bezugsgrössen unterschiedlich, und die Auswertungen widersprechen sich. Eine integrierte Lösung, die alle Daten zusammenführt, ist aufwendiger in der Planung, aber einfacher im Betrieb.

Zu wenig Dokumentation beim Aufbau. Wer beim Einbau der Zähler und Sensoren nicht dokumentiert, wo sie sitzen, wie sie angeschlossen sind und in welcher Einheit sie messen, legt den Grundstein für Interpretationsfehler in der Zukunft. Die Dokumentation gehört zum Aufbau wie die Verkabelung.

Was eine gute Planung ausmacht

Eine gute Monitoring-Planung beginnt nicht mit der Produktwahl, sondern mit den Fragen, die das Monitoring beantworten soll. Diese Fragen bestimmen die Datenpunkte, die Datenpunkte bestimmen die Zähler und Sensoren, und die Zähler und Sensoren bestimmen die Schnittstellen.

Dieser Planungsprozess, vom Messkonzept zum konkreten Messstellenplan, ist Thema eines eigenen Beitrags. Er bildet die Brücke zwischen der strategischen Frage «Was will ich wissen?» und der technischen Frage «Was muss ich messen?», die dieser Beitrag behandelt.

Ein häufiges Missverständnis ist die Annahme, dass die Planung des Monitorings erst nach der Planung der Anlagen erfolgen kann. In der Praxis ist es umgekehrt: Wer die Monitoring-Anforderungen früh kennt, kann die Zähler und Sensoren in die Anlagenplanung integrieren. Der nachträgliche Einbau ist teurer und oft mit Kompromissen verbunden, etwa weil Leitungswege fehlen, Zählerplätze nicht vorgesehen sind oder Schnittstellen nicht kompatibel sind.

Was das Monitoring langfristig braucht

Ein Monitoring-System, das einmal aufgebaut und dann vergessen wird, liefert nach einigen Jahren keine brauchbaren Daten mehr. Batterien in Funkzählern müssen ersetzt werden, Kalibrierungen driften, Software muss aktualisiert werden, und neue Anlagen müssen eingebunden werden.

Deshalb gehört zum Aufbau auch eine Vereinbarung, wer das System pflegt, wie oft die Daten geprüft werden und wer auf Alarme reagiert. Ohne diese Vereinbarung verkommt das beste System zur Datenruine. Die Pflege ist kein grosser Aufwand, aber sie muss verbindlich geregelt sein. Ein einfacher Wartungsplan, wer einmal im Quartal die Datenqualität prüft, reicht in vielen Fällen aus.

Querverweise zu unseren Fachbeiträgen

• Welche Kennzahlen aus den Daten abgeleitet werden und wie man sie für Entscheidungen nutzt, zeigt unser Beitrag zum Monitoring aus der Entscheiderperspektive.
• Vom Messkonzept zum konkreten Messstellenplan führt ein eigener Beitrag.
• Wie man Einsparpotenziale aus den Daten liest und priorisiert, behandelt unser Beitrag zur Betriebsanalyse.
• Welche Massnahmen ohne Investition umsetzbar sind, zeigt unser Beitrag zu Quick Wins.

Fazit

Energiemonitoring aufzubauen ist kein Grossprojekt, wenn man strukturiert vorgeht. Die Zählerhierarchie folgt dem Energiefluss, die Datenpunkte folgen den Fragen, und die Schnittstellen folgen dem Bestand. Wer mit einer Mindestinfrastruktur beginnt und sie bei Bedarf erweitert, investiert dort, wo der Nutzen am grössten ist. Die teuerste Variante ist nicht die Infrastruktur, sondern das Fehlen einer solchen, weil die Verluste, die ohne Daten unsichtbar bleiben, in keiner Abrechnung auftauchen. Und die zweitteuerste ist ein System, das zwar installiert, aber nie gepflegt und nie ausgewertet wird. Der Schlüssel liegt nicht im Zähler, sondern in der Frage, die er beantwortet, und in der Verbindlichkeit, mit der die Antwort gelesen und genutzt wird.
