Graue Energie und Kreislaufwirtschaft in der TGA-Sanierung

Wenn über die Ökobilanz eines Gebäudes gesprochen wird, geht es fast immer um die Hülle: Dämmstoffe, Fenster, Beton. Die Gebäudetechnik kommt in dieser Diskussion selten vor, obwohl in ihr erhebliche Mengen an Metall, Kunststoff und Elektronik gebunden sind. Das ist erstaunlich, denn kaum ein anderes Gewerk wird bei einer Sanierung so selbstverständlich komplett zurückgebaut wie die Technik in den Schächten und Zentralen. Während bei der Hülle jede Massnahme sorgfältig gegen den Bestand abgewogen wird, gilt bei der Technik häufig die stillschweigende Annahme, dass alte Anlagen ganz verschwinden müssen. Diese Annahme ist teuer, sowohl finanziell als auch ökologisch.

In Kanalnetzen, Rohrleitungen, Schächten, Verteilern und Schaltgerätekombinationen steckt graue Energie, die bei jedem Rückbau verloren geht. Wer diese Substanz weiternutzt und nur die energetisch relevanten Komponenten ersetzt, spart doppelt: bei der Investition und in der Ökobilanz, oft sogar dreifach, wenn man die geringere Betriebsstörung mitrechnet. Dieser Beitrag zeigt, wie sich das systematisch beurteilen lässt und wo die Weiterverwendung an ihre Grenzen stösst.

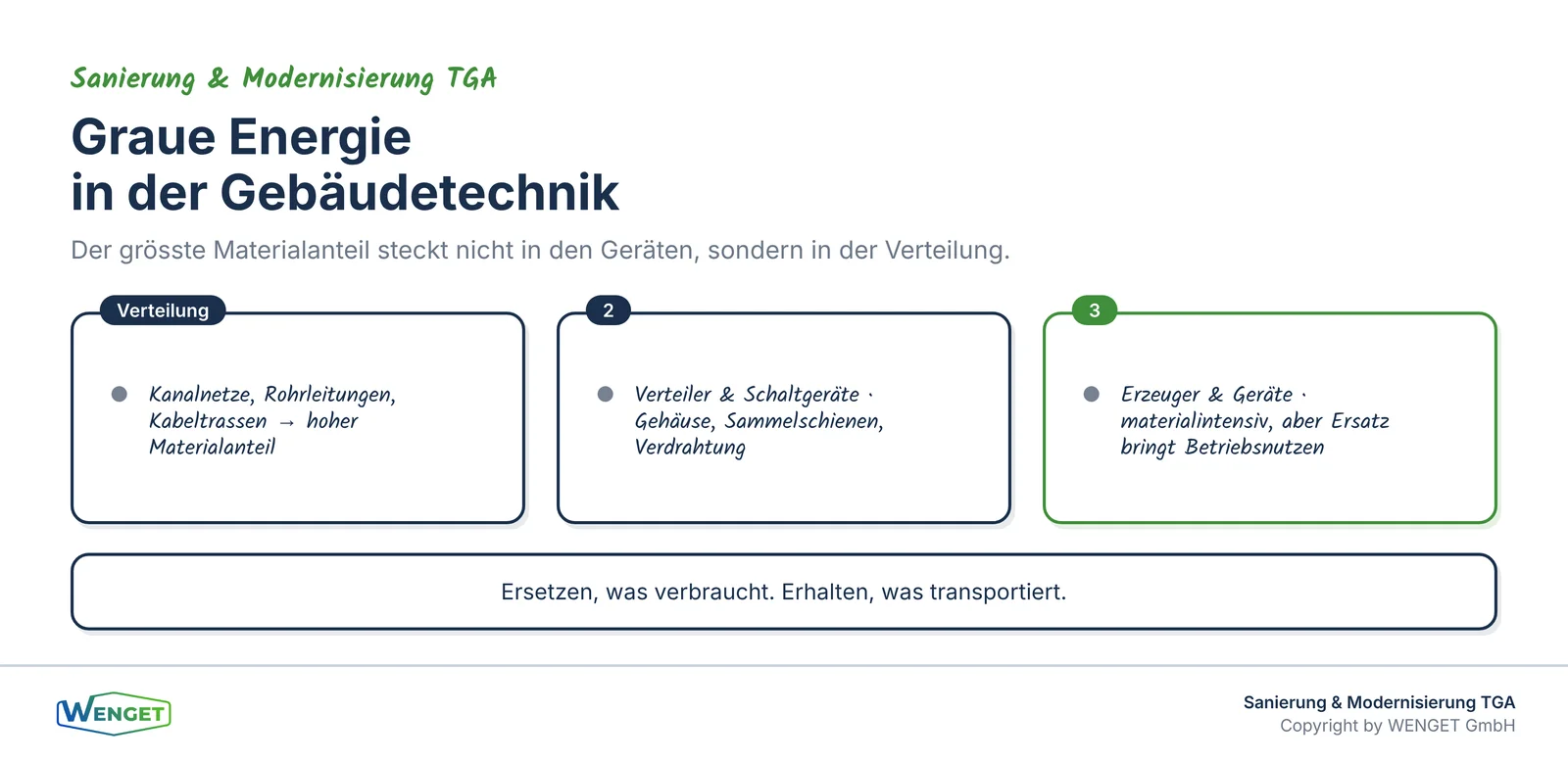

Wo in der TGA graue Energie steckt

Graue Energie ist der Energieaufwand für Herstellung, Transport, Einbau und Entsorgung. In der Gebäudetechnik verteilt sie sich anders, als man vermutet, und genau dieses Missverständnis führt zu Fehlentscheiden.

Der grösste Anteil liegt nicht in den Geräten, sondern in der Verteilung. Ein verzinktes Lüftungskanalnetz über mehrere Geschosse, ein Rohrleitungsnetz aus Stahl oder Kupfer, die Kabeltrassen und die Elektroinstallation: Diese Elemente enthalten viel Material, sind langlebig und funktional oft noch intakt, wenn die Geräte ersetzt werden. Sie sind zudem aufwendig herzustellen und zu transportieren, weil sie in grossen Mengen und über lange Wege verbaut werden.

Ein zweiter relevanter Anteil steckt in den Schaltgerätekombinationen und Verteilern. Gehäuse, Sammelschienen, Verdrahtung und Bauteile repräsentieren einen erheblichen Herstellungsaufwand. Auch hier gilt: Die Substanz ist oft in Ordnung, während nur die Steuerungsintelligenz veraltet ist.

Die Erzeuger und Geräte selbst sind materialintensiv, aber sie sind auch diejenigen Komponenten, deren Ersatz den grössten Betriebsnutzen bringt. Genau hier ist der Ersatz meist richtig, weil eine effizientere Erzeugung über die Betriebsjahre weit mehr Energie einspart, als in ihrer Herstellung steckt.

Diese Verteilung führt zu einer einfachen Regel: Ersetzen, was Energie verbraucht. Erhalten, was Energie transportiert, sofern es dicht, tragfähig und richtig dimensioniert ist. Diese Regel ersetzt keine Einzelfallprüfung, aber sie gibt der Beurteilung eine klare Richtung. Sie verhindert vor allem den häufigsten Fehler, nämlich die pauschale Entscheidung, mit der entweder alles ersetzt oder unkritisch alles behalten wird.

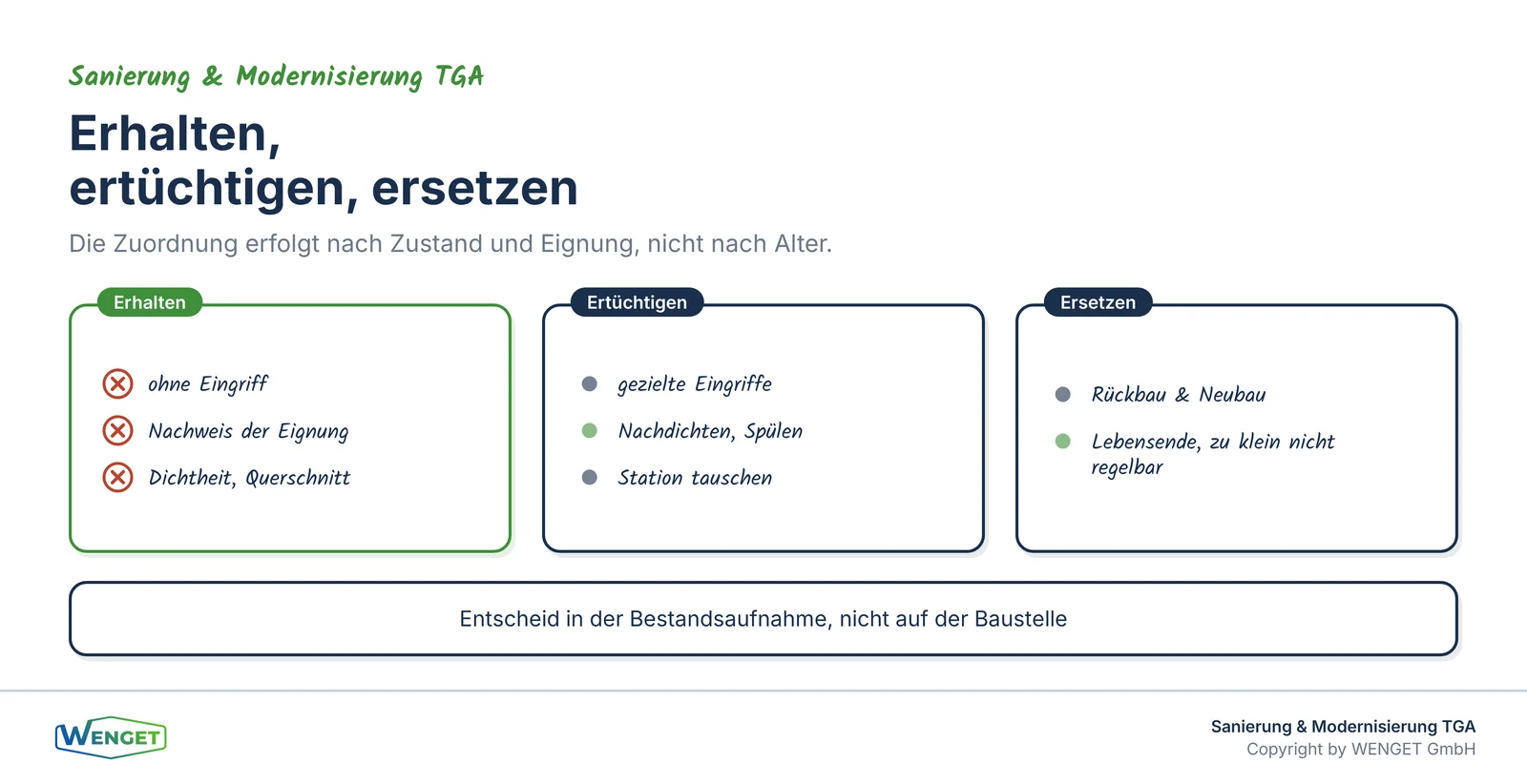

Erhalten, ertüchtigen, ersetzen

Für jede Komponente sind drei Wege möglich. Die Zuordnung erfolgt nicht nach Alter, sondern nach Zustand und Eignung für den künftigen Betrieb. Ein zwanzig Jahre altes Kanalnetz kann tadellos sein, während ein zehn Jahre altes Feldgerät bereits nicht mehr in ein modernes Automationskonzept passt.

Erhalten bedeutet Weiterverwendung ohne wesentliche Eingriffe. Voraussetzung ist der Nachweis, dass die Komponente die künftigen Anforderungen erfüllt: Dichtheit beim Kanalnetz, Druckstufe und Korrosionszustand bei Leitungen, ausreichender Querschnitt für den neuen Volumenstrom. Ohne diesen Nachweis bleibt das Erhalten eine Hoffnung, kein Entscheid.

Ertüchtigen bedeutet Weiterverwendung mit gezielten Eingriffen: Nachdichten von Kanalnetzen, Spülung und Wasseraufbereitung bei Heizkreisläufen, Ersatz einzelner Armaturen, Nachrüstung von Messstellen, Austausch der Automationsstation im bestehenden Verteiler. Das Ertüchtigen ist häufig der wirtschaftlichste Weg, weil es die vorhandene Substanz nutzt und trotzdem den heutigen Stand der Technik erreicht.

Ersetzen bedeutet Rückbau und Neubau. Das ist richtig bei Erzeugern am Lebensende, bei nicht mehr regelbaren Feldgeräten, bei unterdimensionierten Netzen und immer dort, wo Sicherheit oder Normkonformität nicht anders erreichbar sind. Ersetzen ist keine Niederlage der Kreislaufwirtschaft, sondern dort die richtige Wahl, wo Erhalt oder Ertüchtigung den Betrieb dauerhaft belasten würden.

Diese Zuordnung ist Teil der Bestandsaufnahme, nicht der Ausführung. Wird sie erst auf der Baustelle getroffen, entscheidet der Terminplan, und der entscheidet fast immer für den Rückbau. Deshalb gehört die Einteilung in Erhalten, Ertüchtigen und Ersetzen in die frühe Planungsphase, dokumentiert und begründet.

Zwei Beispiele aus der Praxis

Lüftung. In einem Verwaltungsgebäude aus den 1990er-Jahren wird das Monoblockgerät ersetzt, weil Wärmerückgewinnung und Ventilatoren nicht mehr dem Stand der Technik entsprechen. Das Kanalnetz bleibt. Voraussetzung ist eine Dichtheitsprüfung und die Prüfung, ob die Querschnitte für den neuen, meist tieferen Volumenstrom passen. Ein reduzierter Volumenstrom in einem bestehenden Kanalnetz führt zu tieferen Druckverlusten, was die Bilanz zusätzlich verbessert. Der Ersatz beschränkt sich damit auf das Gerät, während die materialintensive Verteilung erhalten bleibt.

Gebäudeautomation. Bei einer Erneuerung der Automation wird häufig der gesamte Verteiler ersetzt. In vielen Fällen ist das nicht nötig: Automationsstation und Ein- und Ausgangsmodule werden getauscht, das Gehäuse, die Verdrahtung zur Feldebene und die Leistungsteile bleiben. Voraussetzung ist eine Beurteilung der bestehenden Schaltgerätekombination. Wird in eine bestehende Kombination eingegriffen, sind die Anforderungen der Normenreihe SN EN 61439 zu beachten; der ursprüngliche Nachweis darf durch den Umbau nicht ungültig werden. Diese Beurteilung gehört zwingend zur Fachplanung und darf nicht dem Montageteam überlassen werden. Der Unterschied im Materialeinsatz und in den Kosten zwischen einem Komplettersatz und einem gezielten Umbau der Steuerungsebene ist erheblich und rechtfertigt den Aufwand der Beurteilung ohne Weiteres.

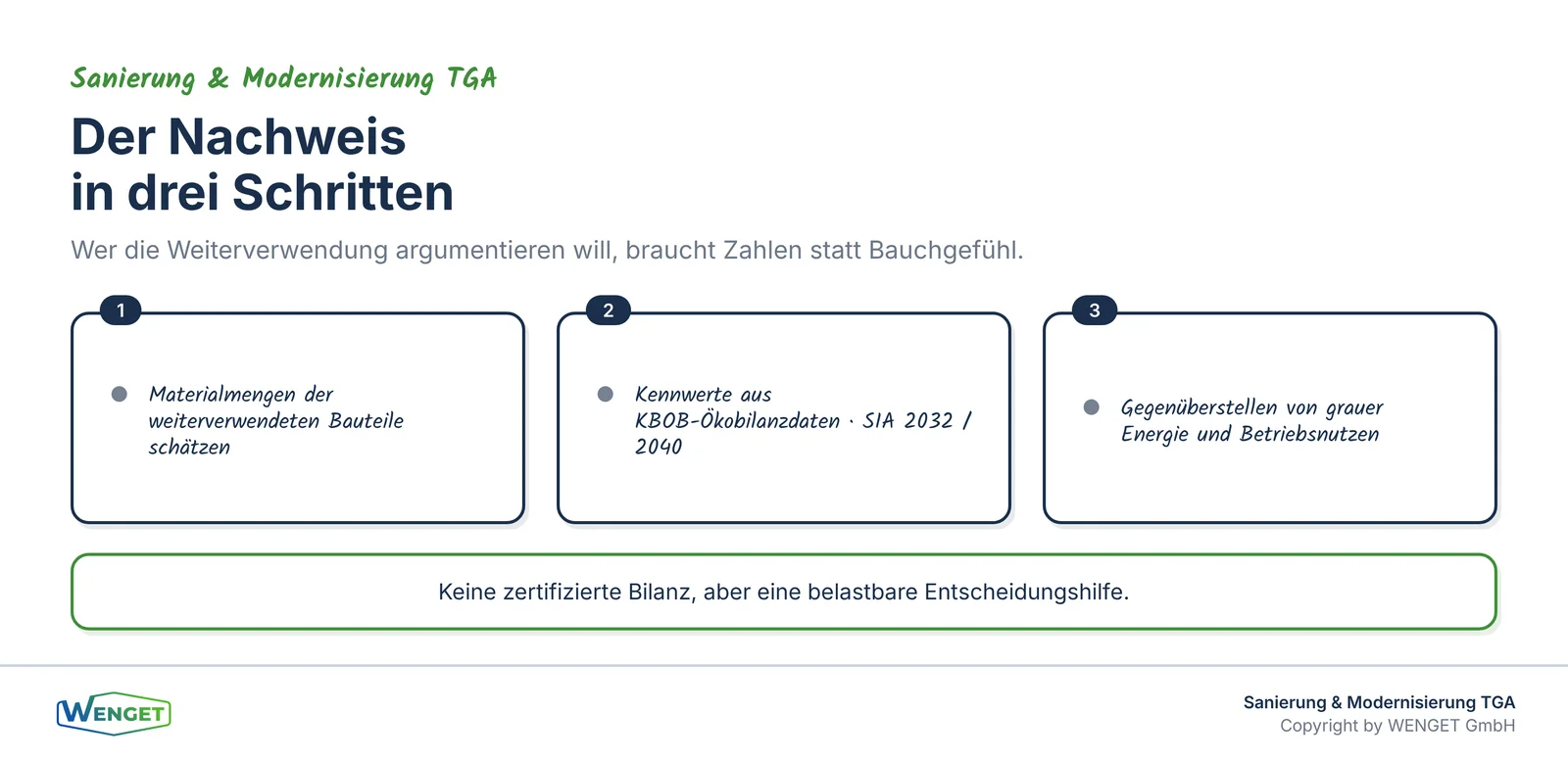

Der Nachweis

Wer die Weiterverwendung argumentieren will, braucht Zahlen. Zwei Grundlagen sind in der Schweiz etabliert.

Die KBOB-Ökobilanzdaten im Baubereich liefern Kennwerte für Materialien und Bauteile, inklusive Angaben zu Treibhausgasemissionen und nicht erneuerbarer Primärenergie. Sie sind die übliche Referenz für Ökobilanzen im Schweizer Bauwesen und werden von Behörden wie Zertifizierungsstellen anerkannt.

SIA 2032 beschreibt die Methodik zur Ermittlung der grauen Energie bei der Erstellung von Gebäuden, SIA 2040 ordnet Erstellung, Betrieb und Mobilität in Zielwerte ein. Zusammen bilden sie den Rahmen, in dem sich eine Argumentation zur Weiterverwendung bewegen sollte.

Für die Praxis reicht meist eine vereinfachte Betrachtung: Materialmengen der weiterverwendeten Bauteile schätzen, mit den Kennwerten multiplizieren, dem Betriebsnutzen des Ersatzes gegenüberstellen. Das Ergebnis ist keine zertifizierte Ökobilanz, aber eine belastbare Entscheidungshilfe. Wichtig ist dabei, die Annahmen offenzulegen, damit die Zahlen nachvollziehbar bleiben.

Regulatorisch gewinnt das Thema an Gewicht. Die MuKEn 2025 nehmen die Treibhausgasemissionen aus der Erstellung stärker in den Blick. Verbindlich wird das jedoch erst mit der Übernahme in das kantonale Recht. Wer heute bereits mit der grauen Energie argumentiert, ist damit auf eine Entwicklung vorbereitet, die in den kommenden Jahren an Bedeutung gewinnen wird.

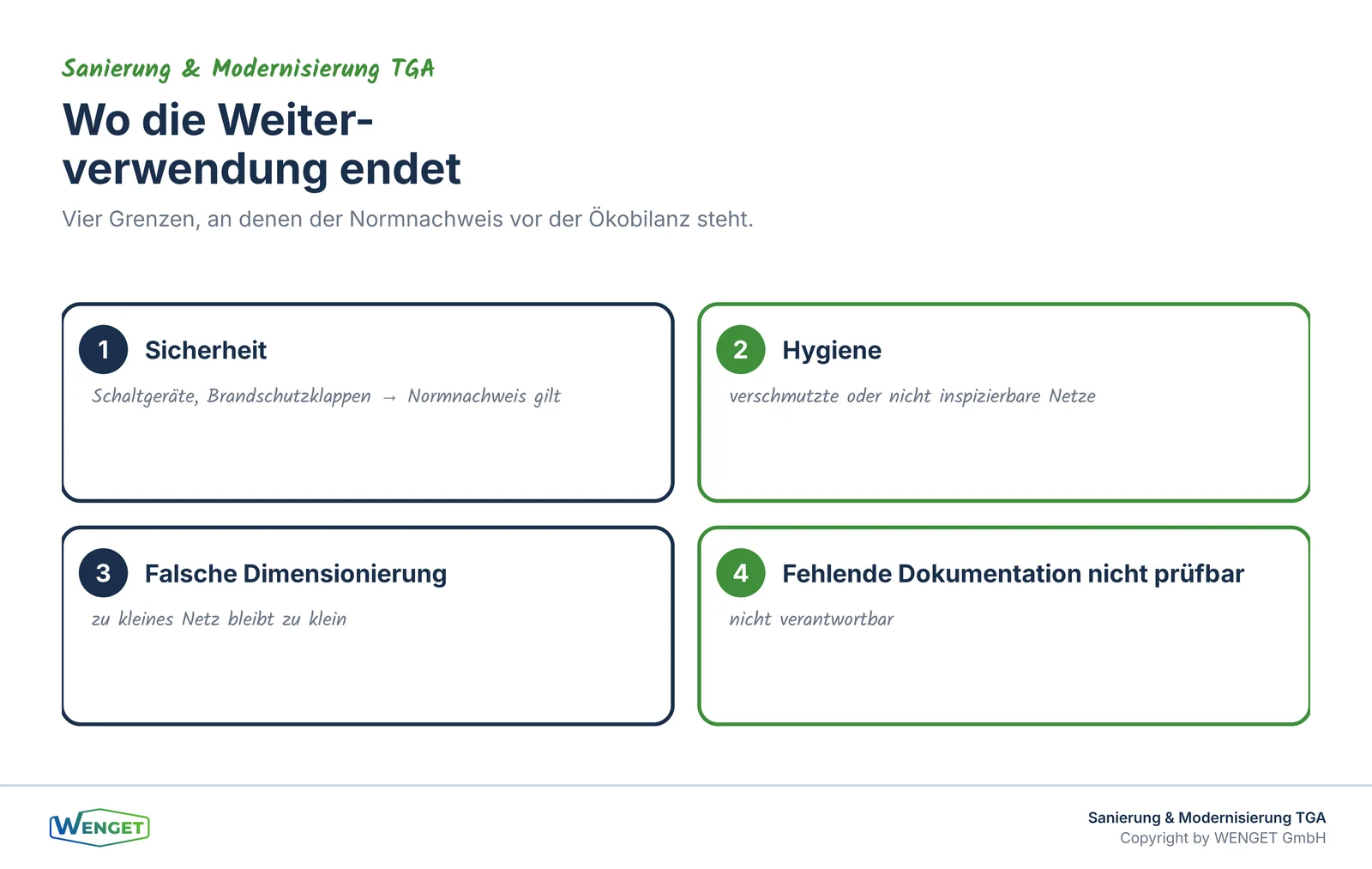

Wo die Weiterverwendung endet

Kreislaufwirtschaft darf nicht zum Argument werden, mit dem Sicherheitsanforderungen relativiert werden. Vier Grenzen sind klar.

Erstens: Sicherheitsrelevante Bauteile. Bei Schaltgerätekombinationen, Brandschutzklappen und sicherheitsgerichteten Funktionen gilt der Normnachweis, nicht die Ökobilanz. Wo die Sicherheit betroffen ist, hat die Weiterverwendung keinen Vorrang.

Zweitens: Hygiene. Ein Kanalnetz, das nicht inspizierbar oder nachweislich verschmutzt ist, wird gereinigt oder ersetzt. Dasselbe gilt für Trinkwasserleitungen mit Korrosions- oder Ablagerungsproblemen. Hygiene ist nicht verhandelbar, weil sie unmittelbar die Gesundheit der Nutzenden betrifft.

Drittens: Falsche Dimensionierung. Ein Netz, das für die künftige Nutzung zu klein ist, bleibt zu klein. Die eingesparte graue Energie wird durch den erhöhten Betriebsenergiebedarf über die Lebensdauer regelmässig überkompensiert. Hier wäre das Erhalten ein ökologischer Trugschluss.

Viertens: Fehlende Dokumentation. Was nicht dokumentiert und nicht prüfbar ist, kann nicht verantwortet weiterverwendet werden. Ohne belastbare Grundlagen bleibt nur der Ersatz, weil das Risiko sonst nicht kalkulierbar ist. Diese vier Grenzen sind keine Ausnahmen, die das Prinzip aushöhlen, sondern die Bedingungen, unter denen die Weiterverwendung überhaupt verantwortbar ist. Wer sie beachtet, kann die Kreislaufwirtschaft mit gutem Gewissen anwenden, statt sie als Vorwand für Kompromisse bei Sicherheit und Qualität zu missbrauchen.

Vom Prinzip zum Projekt

Damit aus dem Prinzip der Kreislaufwirtschaft ein umsetzbares Projekt wird, braucht es eine klare Reihenfolge. Am Anfang steht die Bestandsaufnahme, die jede relevante Komponente erfasst, ihren Zustand dokumentiert und sie einer der drei Kategorien zuordnet. Darauf folgt die überschlägige Bilanzierung, die zeigt, wo die Weiterverwendung tatsächlich einen Vorteil bringt. Erst danach wird die Ausführung geplant, mit klaren Vorgaben, welche Bauteile geschont und welche zurückgebaut werden.

Dieser Ablauf hat einen angenehmen Nebeneffekt: Er zwingt zu einer sauberen Dokumentation, die auch dem späteren Betrieb zugutekommt. Wer weiss, welche Leitungen und Verteiler weiterverwendet wurden, kann bei künftigen Eingriffen gezielter vorgehen. Kreislaufwirtschaft in der Gebäudetechnik ist damit nicht nur eine Frage der Ökobilanz, sondern auch ein Beitrag zu einem transparenter dokumentierten Gebäude.

Die wirtschaftliche Seite

Die Weiterverwendung wird oft als rein ökologisches Anliegen wahrgenommen. In der Praxis ist sie häufig zugleich die günstigere Variante. Wer ein tragfähiges Kanalnetz oder einen intakten Verteiler erhält, spart nicht nur das Material, sondern auch den Rückbau, die Entsorgung und einen erheblichen Teil der Montagezeit. Gerade der Rückbau wird in frühen Kostenschätzungen regelmässig unterschätzt, weil er als selbstverständlicher Bestandteil mitläuft.

Hinzu kommt der Faktor Zeit. Ein Umbau, der bestehende Substanz nutzt, lässt sich häufig schneller und mit weniger Eingriffen in den laufenden Betrieb umsetzen. In bewohnten oder genutzten Gebäuden ist das ein handfester Vorteil, weil jede zusätzliche Woche Baustelle Kosten und Störungen verursacht. Die Weiterverwendung reduziert damit nicht nur die graue Energie, sondern auch die Störung des Betriebs.

Allerdings gilt auch hier: Der wirtschaftliche Vorteil entsteht nur, wenn der Zustand sauber beurteilt wurde. Eine Weiterverwendung, die sich später als Fehlentscheid herausstellt und Nacharbeiten auslöst, ist teurer als ein von Anfang an geplanter Ersatz. Die Beurteilung des Bestands ist deshalb keine Formsache, sondern die Grundlage, auf der sich ökologischer und wirtschaftlicher Nutzen überhaupt erst treffen.

Die Rolle der Bauherrschaft

Ob die Weiterverwendung tatsächlich zum Zug kommt, entscheidet oft die Bauherrschaft mit der Formulierung ihrer Ziele. Wird von Beginn an verlangt, dass tragfähige Substanz geprüft und wo möglich erhalten wird, entsteht ein anderer Planungsauftrag, als wenn stillschweigend ein Komplettersatz erwartet wird. Eine klare Vorgabe im Pflichtenheft ist deshalb der wirksamste Hebel.

Bauherrschaften mit einem Umweltmanagementsystem nach SN EN ISO 14001 haben hier ohnehin eine Grundlage, an die sich anknüpfen lässt. Aber auch ohne formales System genügt eine bewusste Zielsetzung, um die Weiterverwendung von der Ausnahme zur Regel zu machen. Entscheidend ist, dass dieser Anspruch früh formuliert wird, solange die Zuordnung der Komponenten noch offen ist und nicht bereits der Terminplan die Antwort vorgibt.

Querverweise zu unseren Fachserien

• Ob eine bestehende Automation retrofittet oder ersetzt wird, behandeln wir in einem eigenen Beitrag zu Retrofit und Ersatz.
• Wie Massnahmen über den Lebenszyklus bewertet und etappiert werden, vertieft Teil 2 unserer Serie «Sanierungsfahrplan».
• Wie eine Bestandsaufnahme diese Zuordnung liefert, zeigt Teil 1 derselben Serie.
• Zur Erneuerung von Automationsstationen und zur Migration bestehender Systeme finden Sie eine eigene Serie in unserem Fachbereich.

Fazit

Die Gebäudetechnik ist in der Diskussion um graue Energie unterbelichtet, obwohl in ihrer Verteilung erhebliche Mengen an Material gebunden sind. Die Systematik ist einfach: ersetzen, was Energie verbraucht, erhalten, was Energie transportiert, und in jedem Fall vor der Ausführung entscheiden statt auf der Baustelle. Wo Sicherheit, Hygiene oder Dimensionierung dagegen sprechen, endet die Weiterverwendung. Innerhalb dieser Grenzen ist sie fast immer die wirtschaftlichere und die ökologischere Lösung zugleich. Der Aufwand dafür liegt in der Planung, nicht in der Ausführung, und genau dort ist er am besten investiert. Am Ende profitieren alle Beteiligten: die Bauherrschaft von tieferen Kosten, der Betrieb von einem besser dokumentierten Gebäude und die Umwelt von der eingesparten grauen Energie. Es lohnt sich deshalb, die Frage nach der Weiterverwendung nicht als Lästigkeit, sondern als selbstverständlichen Teil jeder TGA-Sanierung zu behandeln.

Sie haben Fragen dazu?

Sie möchten wissen, welche Teile Ihrer Anlage weiterverwendet werden können und wie sich das belegen lässt? Wir beurteilen den Bestand, ordnen die Komponenten nach Erhalten, Ertüchtigen und Ersetzen und liefern die Grundlagen für den Entscheid. Sprechen Sie mit uns, am besten bereits in der Konzeptphase. Weitere Beiträge zu Sanierung, Gebäudeautomation und Energieeffizienz finden Sie unter wenget.ch/insights.

Quellenverzeichnis

• SIA 2032 «Graue Energie, Ökobilanzierung für die Erstellung von Gebäuden»
• SIA 2040 «SIA-Effizienzpfad Energie»
• SIA 2047 «Energetische Gebäudeerneuerung» und Dokumentation SIA D 0249
• KBOB-Ökobilanzdaten im Baubereich
• SN EN 61439-1 und SN EN 61439-6 «Niederspannungs-Schaltgerätekombinationen», insbesondere zu Anforderungen bei Umbau und Erweiterung bestehender Anlagen
• EnDK, Mustervorschriften der Kantone im Energiebereich MuKEn 2025 (verabschiedet am 29.08.2025, Umsetzung durch die Kantone)
• SN EN ISO 14001 «Umweltmanagementsysteme» als Bezugsrahmen für Bauherrschaften mit Managementsystem
• Eigene Projekterfahrungen und Praxisbeispiele der WENGET GmbH
